17

критериям

идентифика-

ции (заложенного в память

чипа), тогда на экране поя-

вится контур рыбы.

В  правой  части  экрана

отображается  узкое  окно

реального  сигнала  (RTS).

В этом окне эхолот отобра-

жает  всю  полученную  им

информацию без какой-ли-

бо обработки (так называе-

мые «сырые данные»). Она

сложнее  для  восприятия,

чем  значки  рыб,  однако

даёт  много  дополнитель-

ной информации для опыт-

ного пользователя.

В RTS-окне можно наблю-

дать  эхо-сигналы  от  всех  объектов,  находящихся  в  зоне

луча. К примеру, вертикально падающий груз (кормушка)

хорошо будет виден в RTS-окне, но он не определится как

рыба, и контур рыбы мы не увидим на экране.

ВНИМАНИЕ!

  RTS-окно  выводится  только  в  моделях

ЭР-6Pro.

В  режиме  FISH  ID  дно  будет  прорисовываться  в  виде

темной полосы, по толщине которой можно судить о ха-

рактере дна.

В  полосе  донной  линии  будет  присутствовать  светлая

полоска в один пиксель. Именно эта полоска и показыва-

ет  место,  от  которого  производится  замер  и  вычисление

значения  глубины.  Все,  что  будет  располагаться  выше

этой  полоски,  будет  относиться  к  придонным  структу-

рам. Дополнительную информацию даёт плотность грун-

та,  выводимая  под  цифрами  глубины.  Например,  числа

1-5 характерны для илистого дна, а 15-20 – для твердого

дна. Если говорить точнее, эта величина характеризует не

плотность  дна  как  таковую,  а  силу  отражённого  от  него

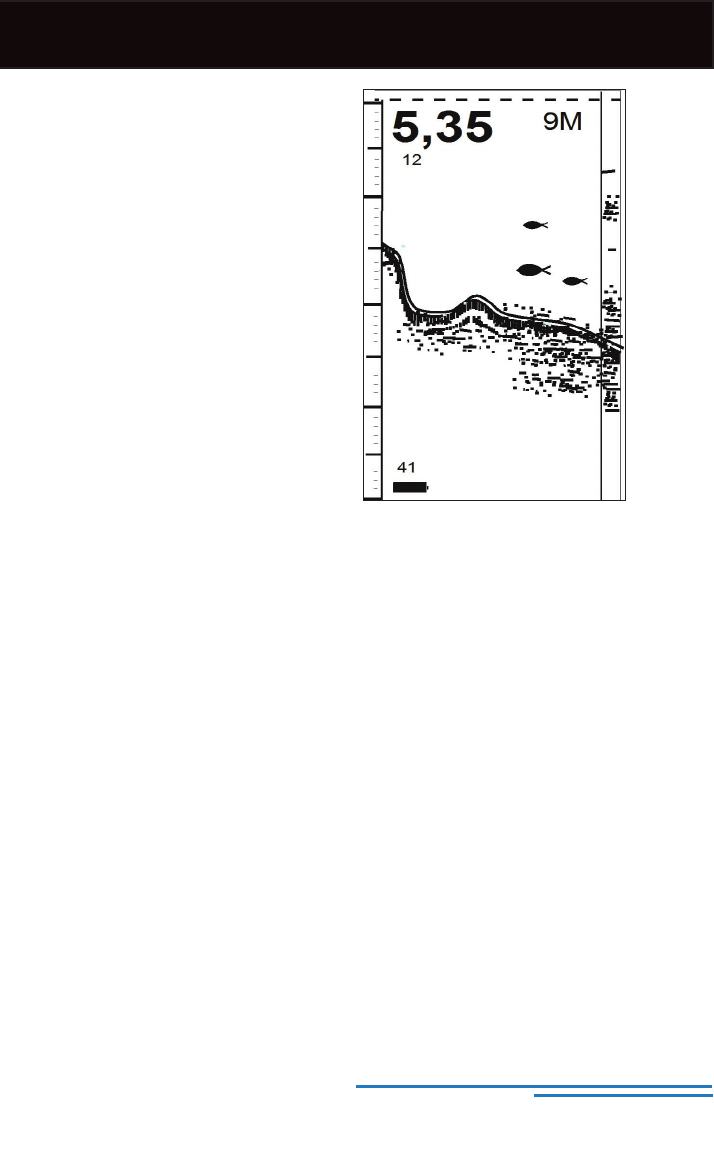

Вид экрана ЭР-6Pro

в режиме FISH ID

Меню настройки эхолота
