4

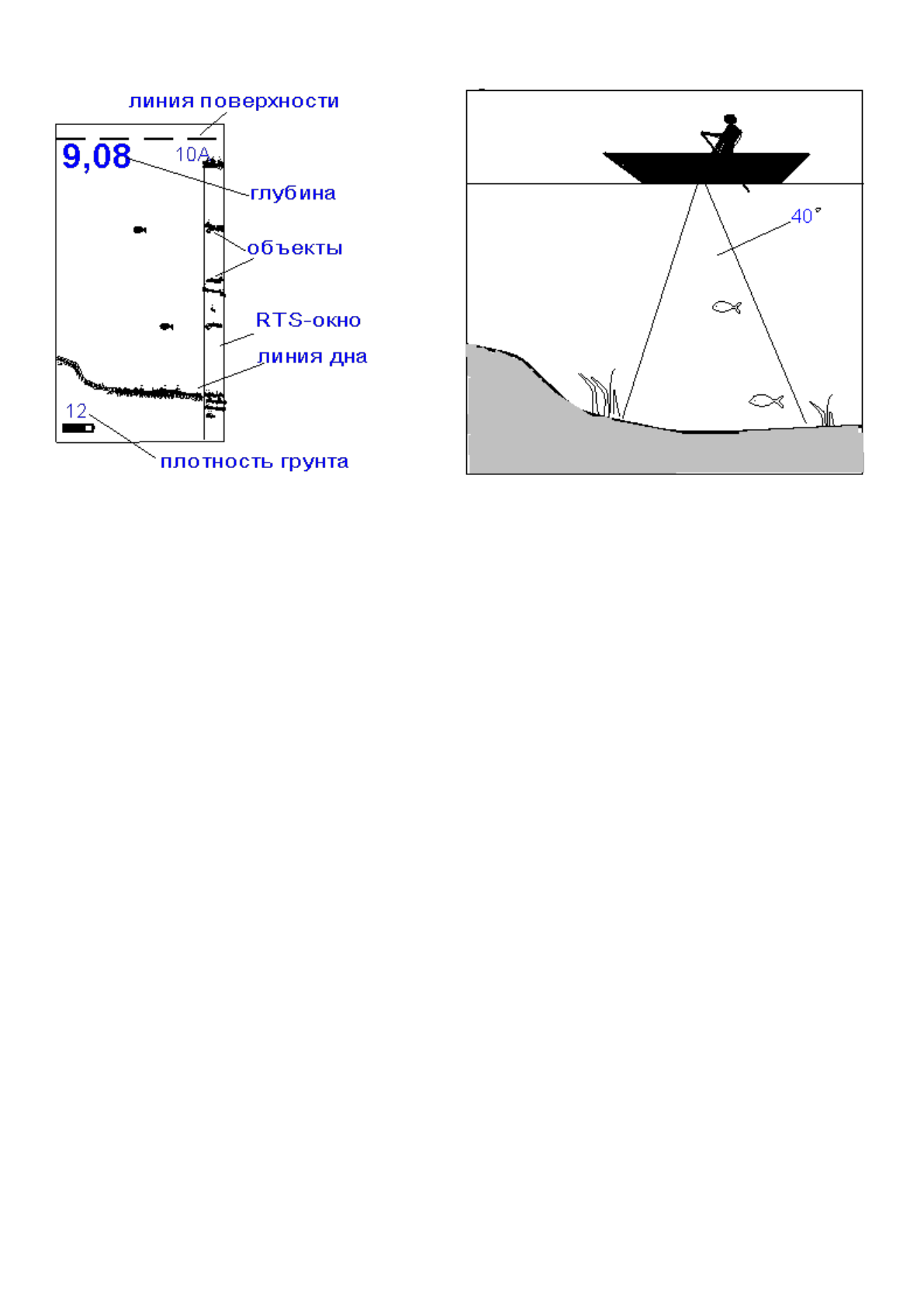

Картина на дисплее летом

Летний водоем

Микрокомпьютер  обрабатывает  электрические  сигналы  и  выводит  на  экран  эхолота

информацию  о  рельефе  дна  и  объектах,  попавших  в  зону  луча.  На  рисунках  выше  показаны

типичные картины на экране эхолота и соответствующая этим картинам информация в водной толще

водоѐма летом и зимой.

Посылки  в  воду  зондирующих  импульсов  выполняются  с  частотой,  регулируемой  от  двух  до

четырѐх раз в секунду. С такой же скоростью сдвигается картина на экране. Информация от текущего

эхо-импульса  будет  появляться  в  правой  части  экрана,  а  затем  сдвигаться  влево.  Верх  дисплея

соответствует поверхности воды, а нижняя часть – нижней границе выбранного диапазона глубин.

Очень  важно  понимать,  что  эхолот  отображает  на  экране  не  объѐмное  (трѐхмерное)

представление  водной  толщи,  а  лишь  проекцию  на  вертикальную  плоскость,  проходящую  через

середину  конуса  зондирования.  Это  и  создаѐт  иллюзию  того,  что  все  обнаруженные  лучом  объекты

расположены под датчиком.

Эхолоты  модели  ЭР-4  Pro-2  могут  отображать  как  обработанную  информацию  в  простом  для

понимания  формате,  так  и  необработанную  («сырую»,  которая  сложнее  для  восприятия,  но  и  более

информативна, чем в первом случае). С помощью меню можно подобрать наиболее подходящий вид

представления  информации.  Если  в  режиме  отображения  обработанной  информации  в  конус
