12

7. Если эхолот находится в рабочем режиме более  двух часов, и за это время ни одна из кнопок

не была нажата, то он автоматически выключится.

8.  Для  длительного  отключения  эхолота  рекомендуется  полностью  его  обесточить,  вытащив

батарейку.

Режимы отображения информации

Эхолот  может  отображать  информацию  в  одном  из  пяти  режимов,  выбираемых  с  помощью

меню: обработанная и сырая информация, только сырая информация, «зима», флэшер и глубиномер.

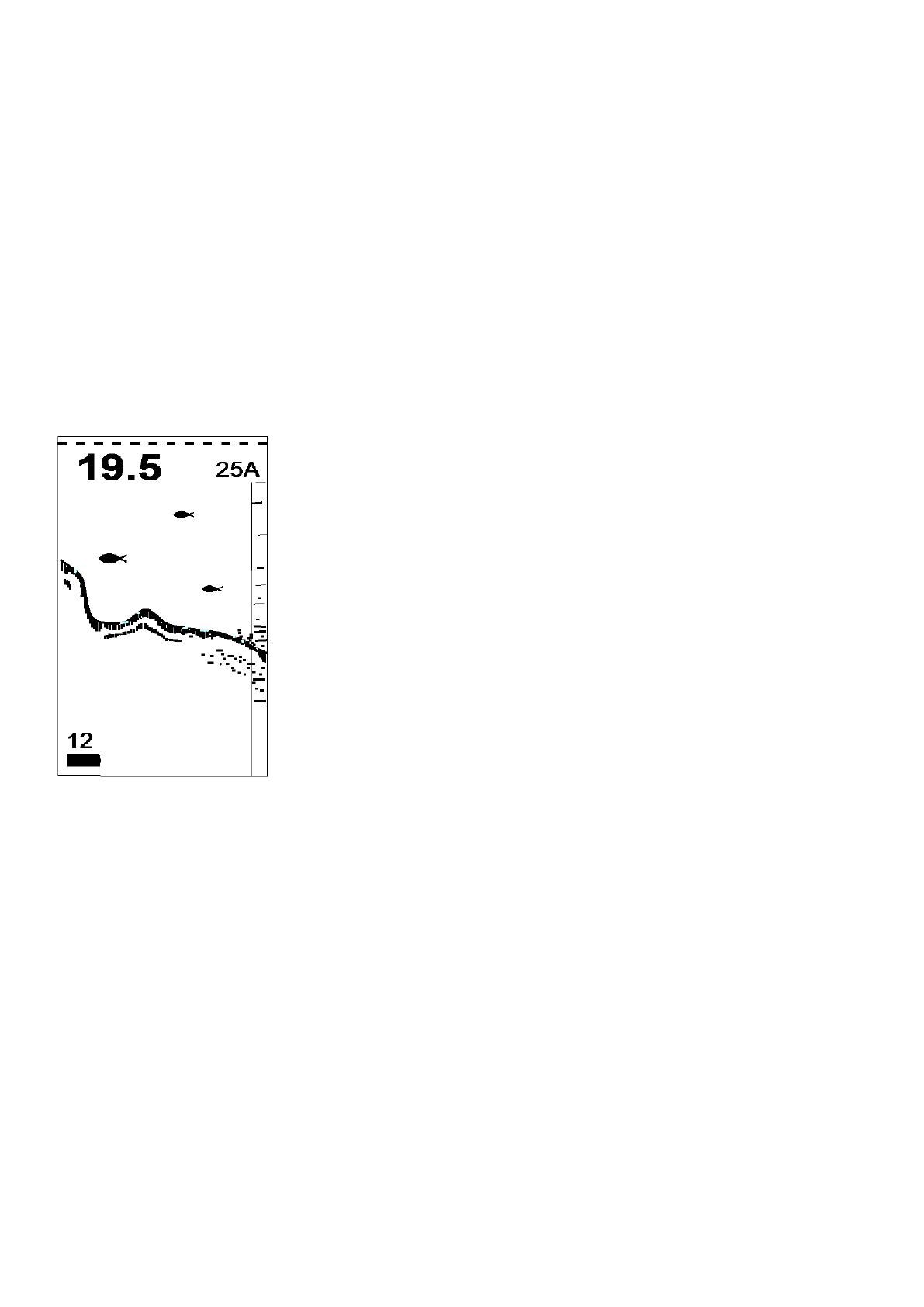

Режим  отображения

обработанной  и  сырой  информации

устанавливается  сразу  после  замены  батарейки.  В  этом  режиме  экран

делится  вертикальной  полосой  на  две  неравные  части.  Основную

площадь  занимает  окно,  в  котором  отображается  обработанная

информация:  линия  дна,  придонные  (отстоящие  от  дна  не  далее  1  м)  и

задонные  структуры,  а  также  значки  рыб,  обнаруженных  прибором.

Заметим,  что  рыбой  считается  не  каждый  объект,  а  лишь

удовлетворяющий  определѐнным  критериям,  из-за  чего  эхолот  может

«не  замечать»  настоящую  рыбу  или,  наоборот,  принимать  за  неѐ  другой

предмет.

Дно будет прорисовываться в виде полосы, по толщине которой можно судить о характере дна.

Так,  твѐрдое  дно  будет  показано  в  виде  широкой  линии,  а  илистое  –  в  виде  узкой.  Дополнительную

информацию  даѐт  плотность  грунта,  выводимая  над  символом  батарейки.  Например,  числа  1-5

характерны  для  илистого  дна,  а  20-25  –  для  твердого  дна.  Если  говорить  точнее,  эта  величина

характеризует  не  плотность  дна  как  таковую,  а  силу  отражѐнного  от  него  сигнала:  они  тем  больше,

чем лучше дно отражает сигнал и чем меньше  глубина (поскольку  с  увеличением расстояния сигнал

ослабевает).
