Принцип действия и возможности
эхолота «Практик ЭР-3»
Принцип действия эхолота «Практик» основан на излучении датчиком- преобразователем ультразвуковых волн в воду и
дальнейшем приеме отраженных от дна или других объектов эхо-импульсов.

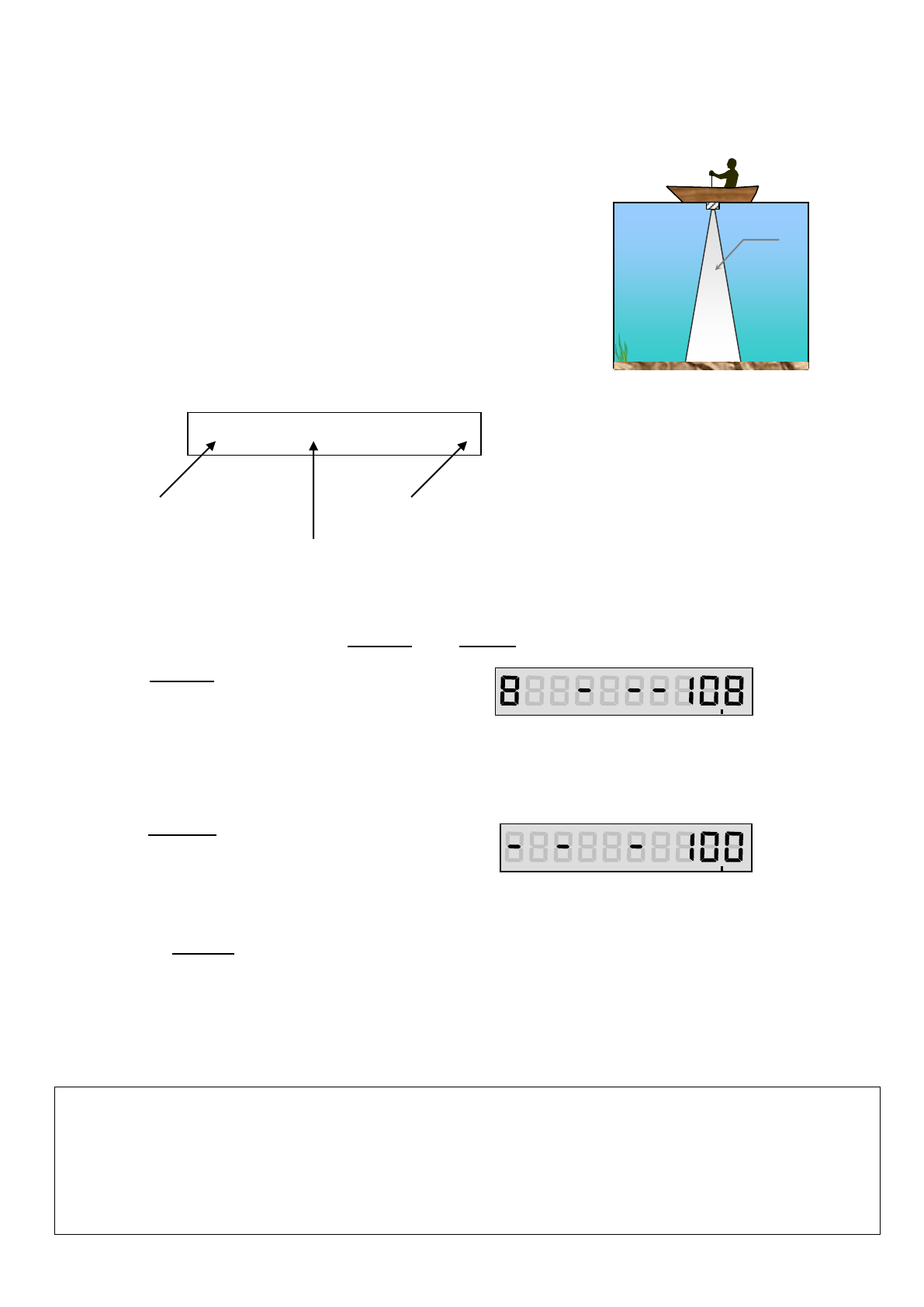

Зондирующий луч представляет собой конус,
вершина которого находится у поверхности, а
основание на дне. Когда звуковая волна
встречает
на
своем
пути
какое-либо
препятствие, то часть ее отражается и
возвращается
обратно
к
датчику-
преобразователю, который теперь уже работает
как приемник. Датчик преобразовывает
отраженную звуковую волну в электрический
сигнал.
Микрокомпьютер обрабатывает электрические сигналы и выводит на цифровой индикатор следующую информацию:
плотность дна
-з
начение глубины в метрах
рыба или другие объекты попавшие под луч.
Кроме этого, появление черточек на экране будет сопровождается звуковыми сигналами.
В эхолоте есть два режима работы , режим
«ТРАССА»
и
«ДНО1М».
В режиме
ТРАССА
– на экране в правой его части
отображается
глубина
в
метрах
а в левой части - оценивается плотность дна в относительных
единицах 8-бальной шкале, так 7-8 эт окамень, ракушечник, а
1-2 ил). Если между показаниями глубины и плотности дна
загорается черточка, это означает что в луч попала рыба или
другой объект. Расположение этого объекта по глубине
высчитывается умножением номера загоревшегося символа на
десятую часть глубины.
В режиме
ДНО 1М
на экран выводится глубина и
информация по распределению объектов только в метровом
придонном слое. Этот режим удобен для обнаружения подхода
рыбы к прикормке.
Видовой формат ДНО 1М наиболее эффективен, если излучатель закреплен на неподвижном плавсредстве или в
лунке на зимней рыбалке.
Технические характеристики эхолота
«Практик ЭР-3»
Диапазон измеряемых глубин, м
0,6-25
Угол зондирования, град
15
Точность (погрешность) измерения, м
0,1
Температурный диапазон,
о
С
от-10 до+40
Вывод информации:
индикатор, цифровой, 1 строка , 10 знаков
плотность
глубина
ВИД:
ТРАССА
дно
глубина
ВИД:
ДНО 1
М
15
о
