ПЕРВОЕ ЗНАКОМСТВО С ЭХОЛОТОМ; Электронный блок; Датчик-преобразователь - Практик ЭР-3 - Инструкция по эксплуатации - Страница 2

 Питание -батарейка типа»Крона», В

9,0

Потребляемый ток мА:

в режиме пониженного энергопотребления

в режиме измерения (эхолот

)

0,5

5.0 –9.0

Габаритные размеры, мм

электронный блок

излучатель

65х45х20



28х15

Вес прибора (с излучателем и батарейкой), г

130

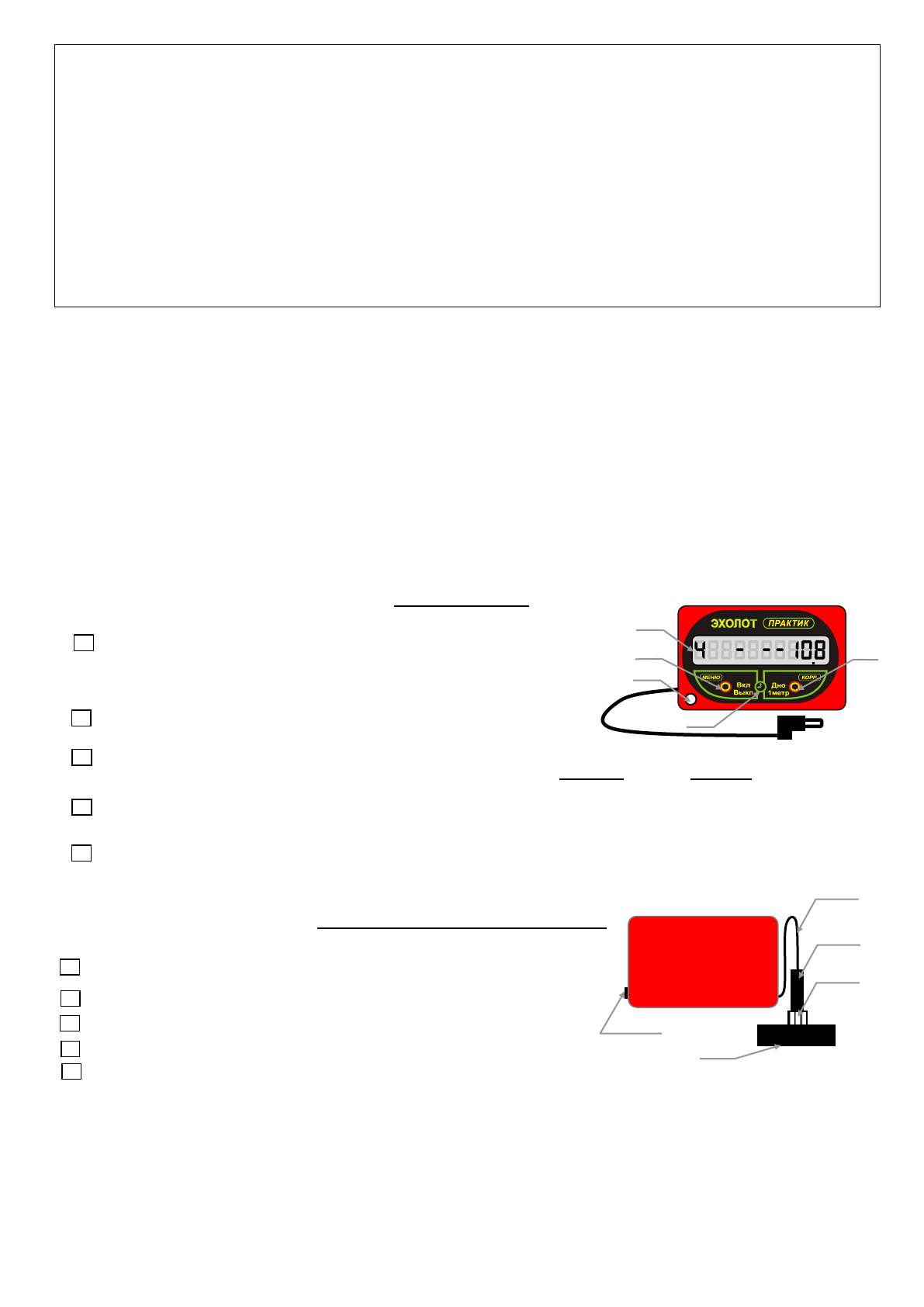

ПЕРВОЕ ЗНАКОМСТВО С ЭХОЛОТОМ


          Эхолот модели «Практик ЭР-3» конструктивно выполнен в виде трех блоков.



электронного блока



датчика-преобразователя



разъема питания.

Такое конструктивное решение позволяет использовать прибор даже в сильные морозы. Для этого
рекомендуется  электронный блок закрепить на  запястье руки как можно ближе к телу (для обогрева
блока). Шнур со штекером протащить через рукав верхней одежды и вставить штекер в разъем блока
питания. Блок питания закрепить под одеждой (нагрудный карман и т.д.)  Датчик вывести из под полы
одежды (конструкция морозостойкая). При движении по льду датчик можно положить в карман или в
голенище обуви.

Электронный блок

Жидкокристаллический индикатор (экран) эхолота.

Индикатор  работы  приемо-передающего тракта

эхолота. Индикатор разряда батареи

КНОПКА  «КОРР.- Дно 1метр»

     В рабочем режиме эта кнопка переключает эхолот из    режима

ТРАССА

 в режим

ДНО 1М

и наоборот.

     В режиме установки меню данной кнопкой устанавливаются значения  параметров меню.

КНОПКА «Вкл/Выкл -МЕНЮ »

Включает и выключает эхолот

Позволяет войти в электронное меню и выбрать пункт меню

.

КНОПКА «ЧАСЫ»

Совместно с кнопкой «ВКЛ/ВЫКЛ» служит для установки

                   текущего времени.

Датчик-преобразователь и блок питания

Разъем для подключения
электронного блока

Рабочая область датчика

Направляющий хвостовик

Крепление М5

Сигнальный кабель

Датчик-преобразователь

  является  одним  из  важнейших  элементов  эхолота.  Он  является  одновременно  как  излучателем

акустических  волн,  так  и  приемником  (микрофоном)  отраженных    от  дна  и  других  объектов  эхо-сигналов.  Конструкция  датчика

морозостойкая,  герметичная.  Датчик  следует  оберегать  от  сильных  ударов  о  твердые  предметы.  Для  корректного  измерения  глубины

рабочая область датчика должна  располагаться параллельно поверхности воды. В  условиях зимней рыбалки датчик желательно опуст ить
ниже  подводной  кромки  льда.  Сигнальный  кабель  следует  оберегать  от  ударов  острыми  предметами,  а  также  нельзя  сильно  перегибать  в

замороженном состоянии так как возможны нарушения изоляции и


ВКЛЮЧЕНИЕ ЭХОЛОТА  .

1. Подключите свежую батарейку соблюдая полярность. Закрепите батарейку крепежным хомутом.


1

2

3

4

8

 5

10

9

6

7

1

4

2

5

2

10

8

9

6

7
