6 5
Д л я о б е с п е ч е н и я п р а в и л ь н о й р а б о т ы
встроенного прибора кухонная мебель и выемка
д л я е г о в с т р а и в а н и я д о л ж н ы и м е т ь
соответствующие размеры. После встраивания
прибора- вокруг него не должно оставаться
открытого пространства; он должен быть со всех
сторон закрыт кухонной мебелью во избежание
возможности случайного прикосновения к
т о к о в е д у щ и м ( т о е с т ь , н а х о д я щ и м с я п о д
напряжением) компонентам духового шкафа.
Все детали, обеспечивающие такую защиту,
включая облицовочную панель (например, для
с л у ч а я , к о г д а п р и б о р у с т а н о в л е н с к р а я
кухонного гарнитура) должны быть закреплены
таким образом, который не допускал бы их
снятие без помощи инструмента. Духовой шкаф
м о ж н о у с т а н а в л и в а т ь з а д н е й и о д н о й и з
боковых сторон вплотную к другим электро-
бытовым приборам или стенкам большей
высоты. Другая боковая сторона, однако,
должна прилегать к электробытовым приборам
или мебели, имеющим равную с духовым
шкафом высоту.
Рис. 11
Рис. 13
Встраивание
Электрическое
подключение духового
шкафа к варочной
панели
Данный духовой шкаф может быть подключен
к варочным панелям, указанным в разделе
“ Т е х н и ч е с к и е д а н н ы е ” . Г н е з д о д л я
подключения варочной панели находится с
верхней стороны духового шкафа. Варочные
п а н е л и о б о р у д о в а н ы с о е д и н и т е л ь н ы м и
п р о в о д а м и , и д у щ и м и н а к о н ф о р к и / з о н ы
нагрева, и проводом заземления; эти провода
оснащены штекерами. Подключение варочной
панели к духовому шкафу выполняется путем
установки этих штекеров в соответствующее
гнездо духового шкафа.
Конструкция гнезда и штекеров выполнена
таким образом, который исключает их невер-ное
соединение.
И з г о т о в и т е л ь с н и м а е т с с е б я в с я к у ю
ответственность в случае несоблюдения
указанных мер безопасности.

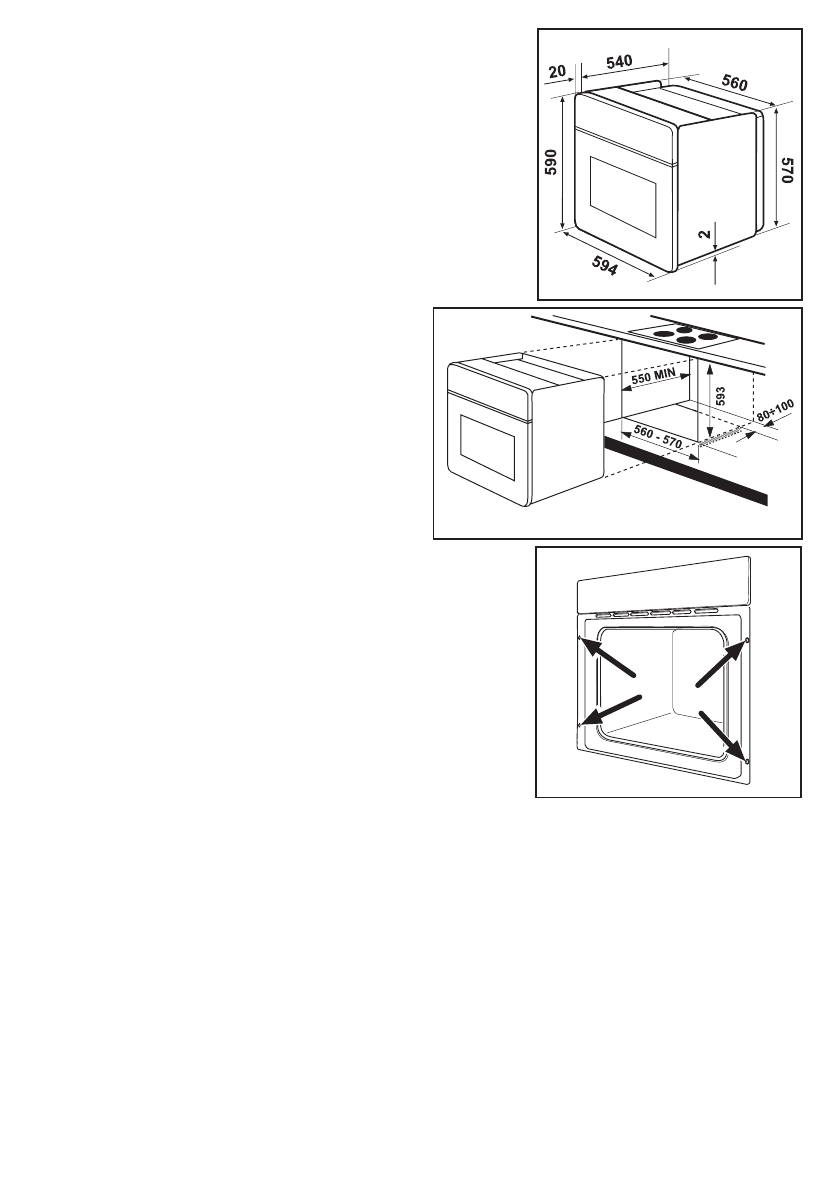

Размеры духового
шкафа (Рис. 11)
Встраивание под
столешницу кухонной
мебели
Размеры выемки под духовой шкаф должны
соответствовать приведенным на Рис. 12. Перед
тем, как выполнять встраивание духового
шкафа, подсоедините его к варочной панели (см.
соответствующую главу), затем установите
духовой шкаф под столешницу; откройте дверцу
духового шкафа и прикрепите его к кухонной
мебели с помощью четырех шурупов, пропустив
их через соответствующие отверстия в раме
духового шкафа (Рис. 13).
F O 2 6 6 2
Рис. 12
