Инструкция по монтажу

 ru

39

Тип варочной панели

a врезное встраивание, в
мм

a встраивание запод-
лицо, в мм

b в мм

Газовая варочная панель

32

43

5

Электрическая варочная

панель

32

35

2

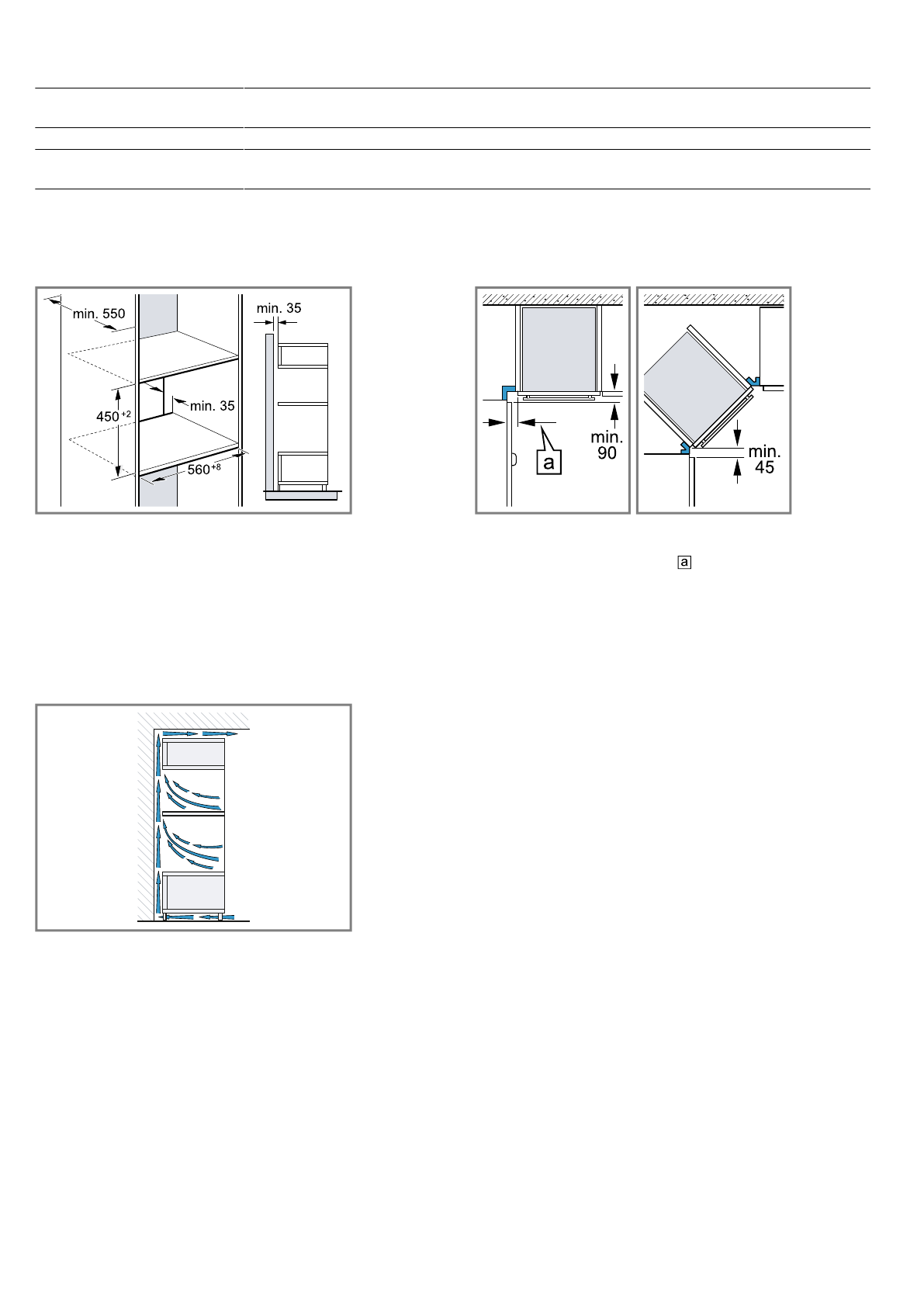

23.5 Встраивание в шкаф-колонну

При встраивании в шкаф-колонну соблюдайте

монтажные размеры и инструкции по установке.

¡

Для обеспечения вентиляции прибора в раздели-

тельных перегородках должно быть отверстие для

вентиляции.

¡

Для обеспечения оптимальной вентиляции прибо-

ра площадь вентиляционного отверстия должна

составлять не менее 200 см² в цоколе. Для этого

прорежьте отверстие в цоколе или установите вен-

тиляционную решетку. Необходимо убедиться в

том, что воздухообмен обеспечивается в соответ-

ствии с эскизом.

¡

В случае, если помимо задних стенок отдельных

секций шкаф-колонна имеет дополнительно зад-

нюю сплошную стенку, то её следует снять.

¡

Устанавливайте приборы на такой высоте, на кото-

рой будет удобно вынимать принадлежности.

23.6 Монтаж в углу

При монтаже в углу соблюдайте монтажные размеры

и указания по монтажу.

¡

Чтобы можно было открыть дверцу прибора, при

установке в углу учитывайте минимально допусти-

мые размеры. Значение   складывается из толщи-

ны фронтальных панелей мебели и высоты ручек.

23.7 Подключение к электросети

Для безопасного подключения прибора к электросети

соблюдайте данные инструкции.

¡

Прибор соответствует классу защиты I, поэтому он

должен эксплуатироваться только с подключён-

ным заземляющим проводом.

¡

Система защиты предохранителями настраивается

в соответствии с показателями мощности, указан-

ными на типовой табличке, и существующими

местными требованиями.

¡

Прибор должен быть обесточен во время любых

монтажных работ.

¡

Прибор можно подключать только при помощи се-

тевого провода, входящего в комплект поставки.

¡

Сетевой провод следует подключить к задней па-

нели прибора со слышимым щелчком. Сетевой

провод длиной 3 м можно приобрести в сервисной

службе.

¡

Сетевой провод можно заменить только таким же,

заказанным в сервисной службе.

¡

При установке обеспечьте защиту от прикоснове-

ния.

Электрическое подключение прибора с

вилкой с защитным контактом

Заметка:

Прибор можно подключать к сети только

через правильно установленную розетку с заземляю-

щим контактом.

▶

Bcтaвьтe вилку в розетку с заземляющим кон-

тактом.

При встраивании прибора обеспечьте свободный

доступ к вилке сетевого кабеля. Если это невоз-

можно, необходимо предусмотреть в стационар-
