Montaža



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Usisavanje prašine (PSB 500 RA)
(vidjeti slike A – F)



Prašina od materijala kao što su premazi sa sadržajem olo-
va, neke vrste drva, mineralnih materijala i metala, može
biti štetna za zdravlje. Dodirivanje ili udisanje prašine mo-
že uzrokovati alergijske reakcije i/ili oboljenja dišnih puto-
va korisnika električnog alata ili osoba koje se nalaze u bli-
zini.
Određena vrsta prašine, kao što je npr. prašina od hrasto-
vine ili bukve smatra se kancerogenom, posebno u kombi-
naciji sa dodatnim tvarima za obradu drva (kromat, zaštit-
na sredstva za drvo). Materijal koji sadrži azbest smiju
obrađivati samo stručne osobe.
– Po mogućnosti koristite usisavanje prašine prikladno za

materijal.

– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa filterom kla-

se P2.

Pridržavajte se važećih propisa za obrađivane materijale.



Izbjegavajte nakupljanje prašine na radnom mjestu.

Prašina se može lako zapaliti.



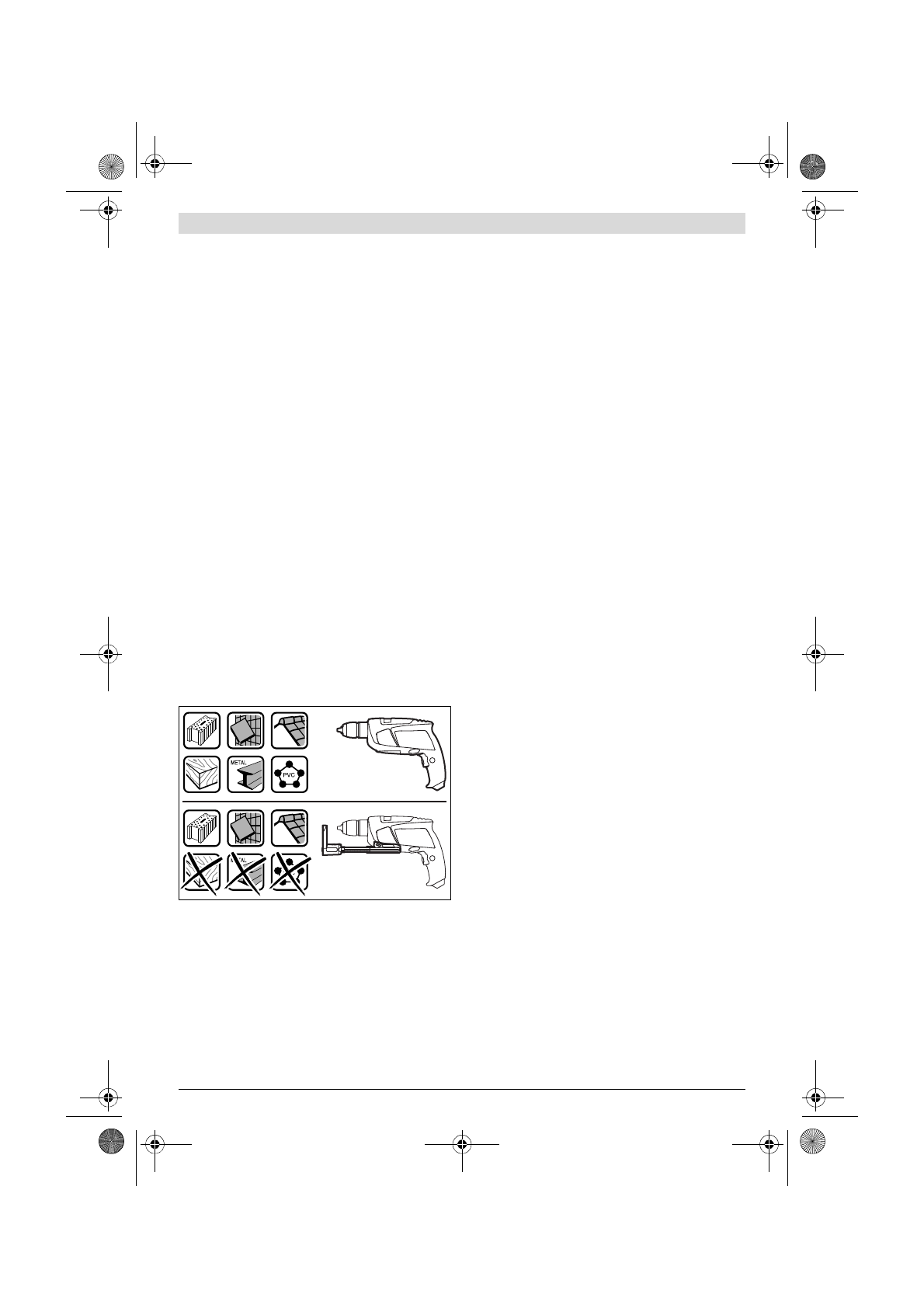

Usisnu napravu koristite samo kod obrade betona, ope-
ke i zidnog kamena.

Drvena ili plastična strugotina može

lako dovesti do začepljenja.



Pažnja, opasnost od požara! Sa ugrađenom usisnom na-
pravom ne obrađujte metalne materijale.

Zagrijana me-

talna strugotina može zapaliti dijelove usisne naprave.

Kako bi se održao optimalni rezultat usisavanja, molimo obra-
tite pozornost na slijedeće napomene:

– Usisna naprava mora biti priljubljena na izratku, odnosno

na zidu. Na taj će se način istodobno postići bušenje pod
pravim kutom.

– Kod primjene usisne naprave uvijek radite sa max. brojem

okretaja.

– Nakon dosizanja željene dubine bušenja izvucite najprije

svrdlo iz izbušene rupe i nakon toga isključite udarnu buši-
licu.

– Usisnu napravu koristite samo sa ugrađenim uloškom filte-

ra

17

, jer bi inače prašina/strugotina mogla dospjeti u unu-

trašnjost električnog alata i oštetiti ga.

– Redovito kontrolirajte stanje uloška filtera

17

. U slučaju

oštećenja uloška filtera, istog treba odmah zamijeniti.

– Osobito kod radova sa velikim promjerima svrdala, može

se istrošiti prsten za zaštitu od prašine

19

. U slučaju ošte-

ćenja treba ga zamijeniti.

Ugradnja usisne naprave (vidjeti sliku A)

Približite usisnu napravu

12

 sa prednje strane, do donje stra-

ne udarne bušilice. Pazite da usisna naprava

12

 nalegne do

kraja na kućište i da se blokira.

Čišćenje usisne naprave (vidjeti slike B – D)

Posuda za prašinu

13

 je dovoljna za cca. 10 bušenja sa pro-

mjerom svrdla od 10 mm.

Ako je usisavanje otežano ili ako je pokazivač stanja ispunje-
nosti

14

 pun, posuda za prašinu

13

 se mora isprazniti. U tu

svrhu pritisnite na nareckanu površinu tipke za deblokiranje

16

 i skinite posudu za prašinu

13

.

Ispraznite i očistite posudu za prašinu

13

. Očistite uložak fil-

tera

17

 lupkanjem.

Kontrolirajte uložak filtera

17

 na oštećenje i prema potrebi ga

zamijenite.

Pritisnite na držač uloška filtera

17

 i povucite ga prema van.

Zamijenite uložak filtera

17

, uključujući držač. Kod dosjeda-

nja držača pazite da je umetnuta gumena brtva

18

.

Ponovno stavite posudu za prašinu

13

 i za blokiranje pritisnite

na glatku površinu tipke za deblokiranje

16

.

Skidanje usisne naprave (vidjeti sliku E)

Za demontažu usisne naprave

12

 pritisnite na tipku za deblo-

kiranje

20

 i skinite usisnu napravu

12

 prema naprijed.

Smještanje usisne naprave (vidjeti sliku F)

Za smještanje usisne naprave

12

 u kovčeg, skinite usisnu na-

pravu

12

, primaknite je i nataknite stegu

21

.

Prije odlaganja usisne naprave stavite zatvarač

22

 ili isprazni-

te posudu za prašinu

13

.

Dodatna ručka



Vaš električni alat koristite samo s dodatnom ručkom
10.



Prije svih radova leptirasti vijak 11 mora biti čvrsto ste-
gnut.

Gubitak kontrole nad električnim alatom može prou-

zročiti ozljede.

Dodatnu ručku

10

 možete proizvoljno okrenuti, kako bi se po-

stigao siguran položaj tijela i bez zamora.

Leptirasti vijak za premještanje dodatne ručke

11

 okrenite u

smjeru suprotnom od kazaljke na satu i okrenite dodatnu
ručku

10

 u željeni položaj. Nakon toga ponovno stegnite lepti-

rasti vijak

11

 u smjeru kazaljke na satu.

Namještanje dubine bušenja (vidjeti sliku G)

S graničnikom dubine

1

 može se utvrditi željena dubina buše-

nja

X

.

Pritisnite tipku za namještanje graničnika dubine

5

 i umetnite

graničnik dubine u dodatnu ručku

10

.
