Сборка



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Пылеотсос (PSB 500 RA) (см. рис. A – F)



Пыль некоторых материалов, как напр., красок с
содержанием свинца, некоторых сортов древесины,
минералов и металлов, может быть вредной для здоро-
вья. Прикосновение к пыли и попадание пыли в дыха-
тельные пути может вызвать аллергические реакции
и/или заболевания дыхательных путей оператора или
находящегося вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считают-
ся канцерогенными, особенно совместно с присадка-
ми для обработки древесины (хромат, средство для за-
щиты древесины). Материал с содержанием асбеста
разрешается обрабатывать только специалистам.
– По возможности используйте пригодный для мате-

риала пылеотсос.

– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной ма-

ской с фильтром класса Р2.

Соблюдайте действующие в Вашей стране предписания
для обрабатываемых материалов.



Избегайте скопления пыли на рабочем месте.

Пыль

может легко воспламеняться.



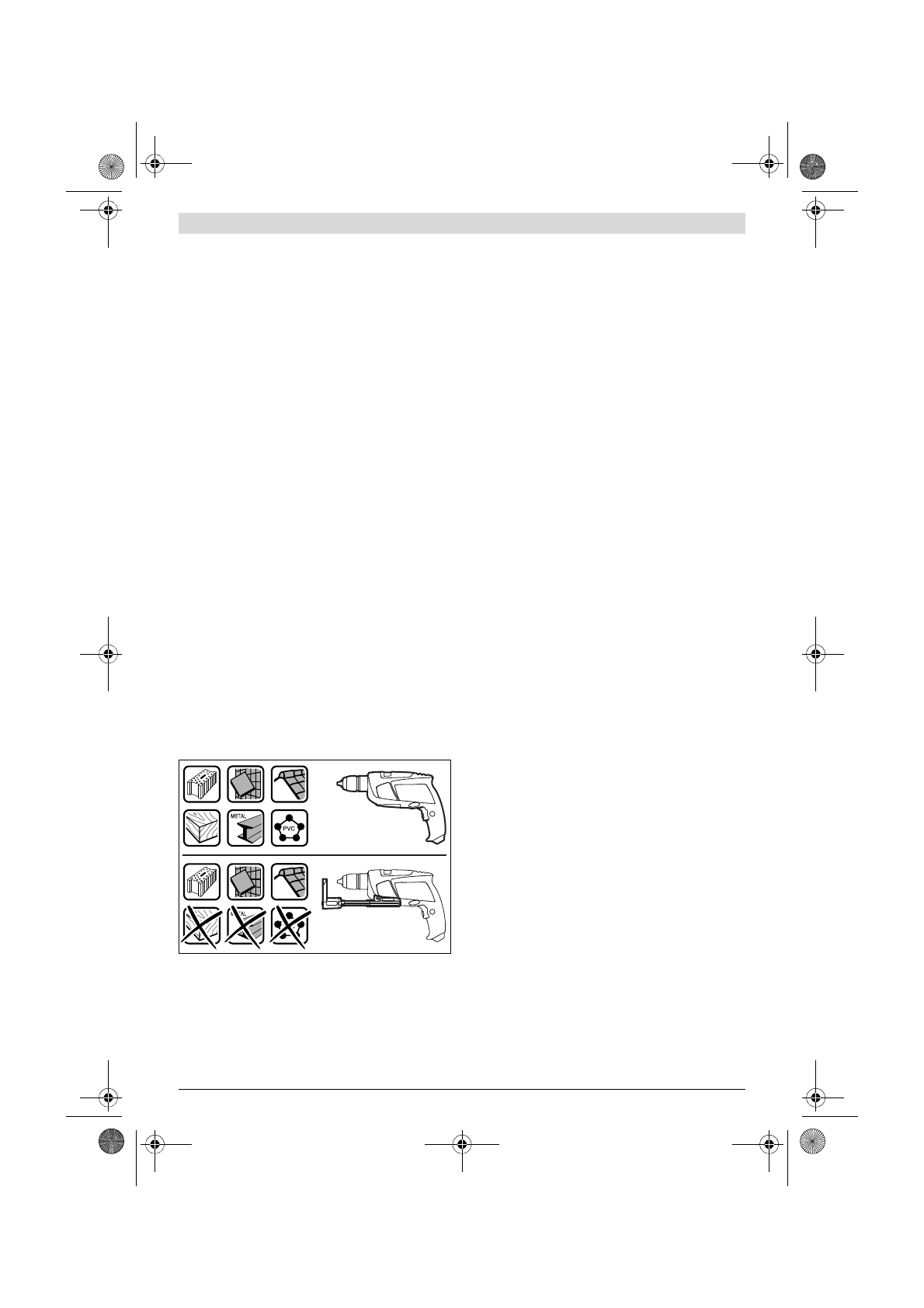

Применяйте пылеотсасывающее устройство только
при обработке бетона, кирпичей и каменной кладки.

Древесная или пластмассовая стружка может привести
к засорению.



Осторожно, опасность воспламенения! Не обраба-
тывайте металлические материалы с пылеотсасы-
вающим устройством.

От горячей металлической

стружки могут загореться детали пылеотсасывающего
устройства.

Для достижения оптимального отсоса пыли учитывайте
следующие указания:

– Пылеулавливающее устройство должно плотно приле-

гать к детали или к стене. Этим одновременно облегча-
ется сверление под прямым углом.

– При использовании пылеотсасывающего устройства

всегда работайте с максимальным числом оборотов.

– После достижения желаемой глубины отверстия снача-

ла выньте сверло из отверстия и после этого выключите
ударную дрель.

– Используйте устройство для отсоса только с установ-

ленным фильтроэлементом

17

, иначе пыль/стружка

могут проникнуть вовнутрь электроинструмента и по-
вредить его.

– Регулярно проверяйте состояние фильтроэлемента

17

. При повреждении немедленно замените фильтроэ-

лемент.

– Особенно при работе со сверлами большого диаметра

возможен быстрый износ пылезадерживающего коль-
ца

19

. При повреждении замените это кольцо.

Установка пылеотсасывающего устройства
(см. рис. А)

Подведите отсасывающее устройство

12

 спереди к ни-

жней стороне ударной дрели. Проверьте плотное приле-
гание отсасывающего устройства

12

 к корпусу и его фик-

сацию.

Очистка пылеотсасывающего устройства
(см. рис. В – D)

Контейнера для пыли

13

 хватает прибл. на 10 отверстий с

диаметром 10 мм.

При падении эффективности отсоса или если индикатор
заполнения

14

 покажет полное заполнение, следует опо-

рожнить контейнер для пыли

13

. Для этого нажмите на

рифленую поверхность кнопки разблокировки

16

 и сни-

мите контейнер для пыли

13

.

Опорожните и очистите контейнер

13

. Очистите фильтро-

элемент

17

 от пыли, постучав по нему.

Проверьте фильтроэлемент

17

 на предмет повреждений

и при необходимости замените его.

Нажмите на крепление фильтроэлемента

17

 и вытащите

фильтроэлемент. Поменяйте фильтроэлемент

17

 вместе с

креплением. При установке крепления следите за тем,
чтобы не забыть поставить прокладку

18

.

Установите контейнер для пыли

13

 на место и нажмите для

фиксирования на гладкую поверхность кнопки разблоки-
ровки

16

.

Снятие пылеотсасывающего устройства (см. рис. Е)

Чтобы снять устройство отсоса

12

, нажмите на кнопку раз-

блокировки

20

 и потяните устройство отсоса

12

 вперед.

Хранение устройства отсоса (см. рис. F)

Чтобы спрятать устройство отсоса

12

 в футляре, снимите

устройство отсоса

12

, сложите его и наденьте скобу

21

.

Установите замок

22

 или опорожните контейнер для пыли

13

, перед тем как снять отсасывающее устройство.

Дополнительная рукоятка



Пользуйтесь электроинструментом только с допол-
нительной рукояткой 10.



Перед выполнением любых работ убедитесь в том,
что барашковый винт 11 крепко затянут.

Выход ин-

струмент из-под контроля может иметь своим следст-
вием травмы.
