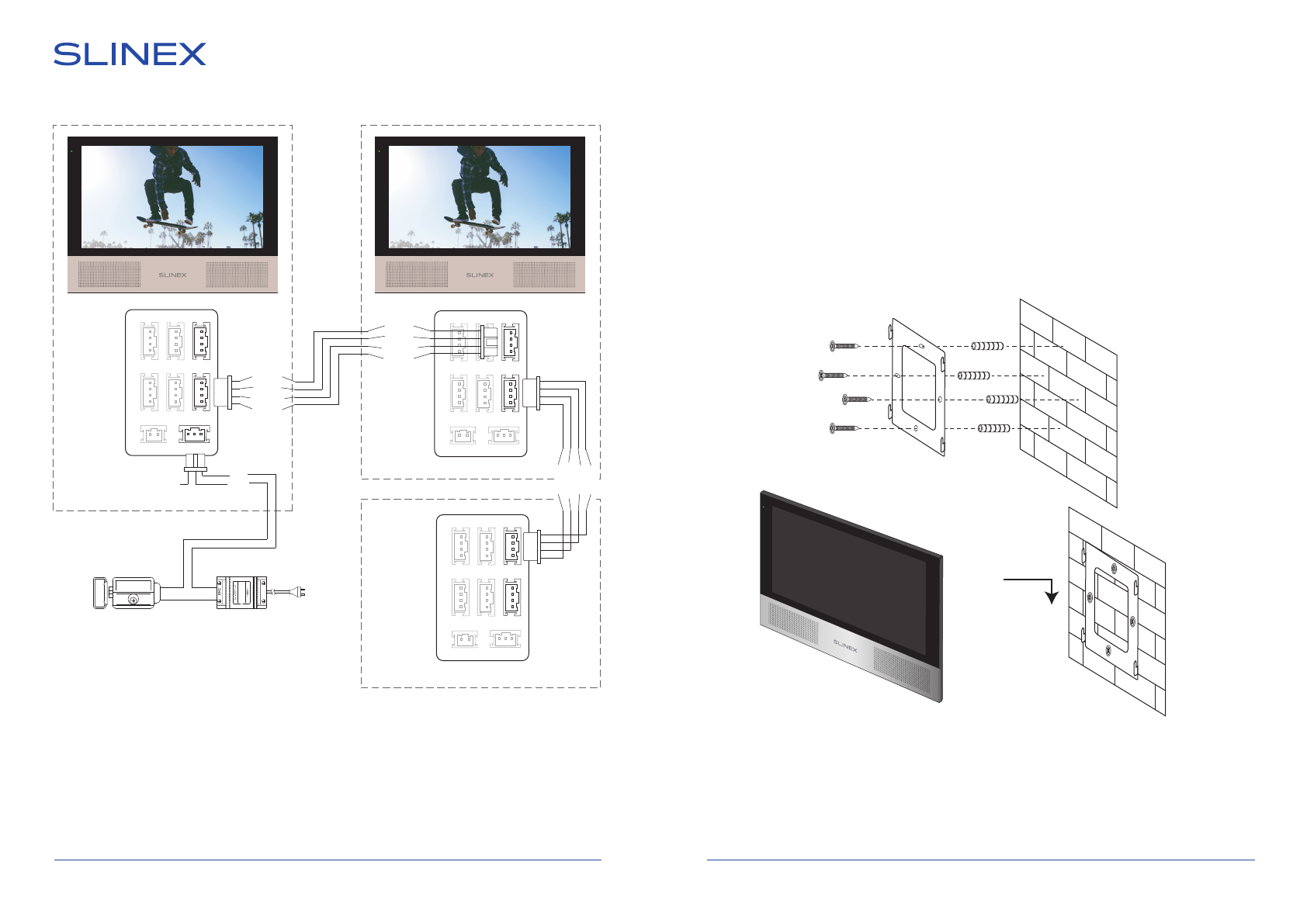

Схема 2. Подключение системы домофонов Sonik 10, а также дополнительного замка.
Примечания:
* Разъем «Питание» на домофоне предназначен для запитки домофона от внешнего
источника питания +13,5 В. При этом шнур питания ~100-240 В должен быть отключен от
сети, во избежание выхода из строя силовых цепей домофона;
** Для управления дополнительным замком нужно активировать его иконку в меню
«Настройки»
→
«Видео»
→
«Отображать иконку открытия ворот», а также настроить
время срабатывания реле в пункте «Время открытия». Номинальный ток встроенного реле
составляет 1 А;
*** Вызывные панели, камеры, адаптеры питания, замки и датчики движения изображенные на
схемах, в комплектацию домофона не входят.
4.3. Монтаж
1) Расположите кронштейн домофона в месте предполагаемого монтажа на высоте 150-160 см от
пола.
2) Разметьте и просверлите 4 отверстия в стене.
3) Поместите в отверстия пластиковые дюбеля из комплекта поставки.
4) Зафиксируйтке кронштейн домофона на стене с помощью саморезов.
5) Подключите коммуникационные провода на задней панели домофона и зафиксируйте его на
кронштейне.
SONIK
10
7
8
Sonik 10 (Комната 1)
Sonik 10 (Комната 2)
Аудио
Земля
Данные
Видео
Аудио
Земля
Данные
Видео
Ау
дио
Зем
ля
Д
анные
Вид
ео
Sonik 10 (Комната 3)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
Замок
Дополнительный
замок / ворота**
Адаптер питания
замка
Н.О.
Общ.
Н.З.
