4. Установка
4.1. Выбор кабеля
Перед подключением данного устройства, обязательно отключите его питание, а также питание всех
сопряженных устройств, если таковые имеются.
Тип используемого кабеля определяется в зависимости от расстояния между домофоном и
вызывной панелью. В случае подключения системы домофонов определяется расстояние от самой
дальней панели до последнего домофона в системе.
Можно использовать следующие типы кабелей:
а) Неэкранированный или экранированный 4-х жильный кабель:
• расстояние до 25 метров - неэкранированный кабель сечением 0,22 мм2 каждая жила;
• расстояние от 25 до 50 метров - неэкранированный кабель сечением 0,41 мм2 каждая жила;
• расстояние от 50 до 80 метров - экранированный кабель сечением 0,75 мм2 каждая жила.
б) Если длина линии составляет от 80 до 100 метров, то нужно использовать неэкранированный 3-х
жильный кабель с сечением 0,75 мм2 каждая жила и коаксиальный кабель типа RG-59 или RG-6 для
передачи видеосигнала:
в) Неэкранированная или экранированная витая пара (использование витой пары не рекомен-
дуется):
• расстояние до 25 метров - неэкранированная витая пара;
• расстояние от 25 до 50 метров - экранированная витая пара.
Питание
Аудио
Земля
Видео
Питание
Аудио
Земля
Видео
0 - 50 метров
Питание
Аудио
Земля
Видео
Экран
Питание
Аудио
Земля
Видео
Экран
50 - 80 метров
Питание
Аудио
Земля
Видео
Питание
Аудио
Земля
Видео
80-100 метров
RG-59 или RG-6
Питание
Аудио
Земля
Видео
Питание
Аудио
Земля
Видео
0 - 20 метров
Питание
Аудио
Земля
Видео
Питание
Аудио
Земля
Видео
20 - 40 метров
Экран
Экран

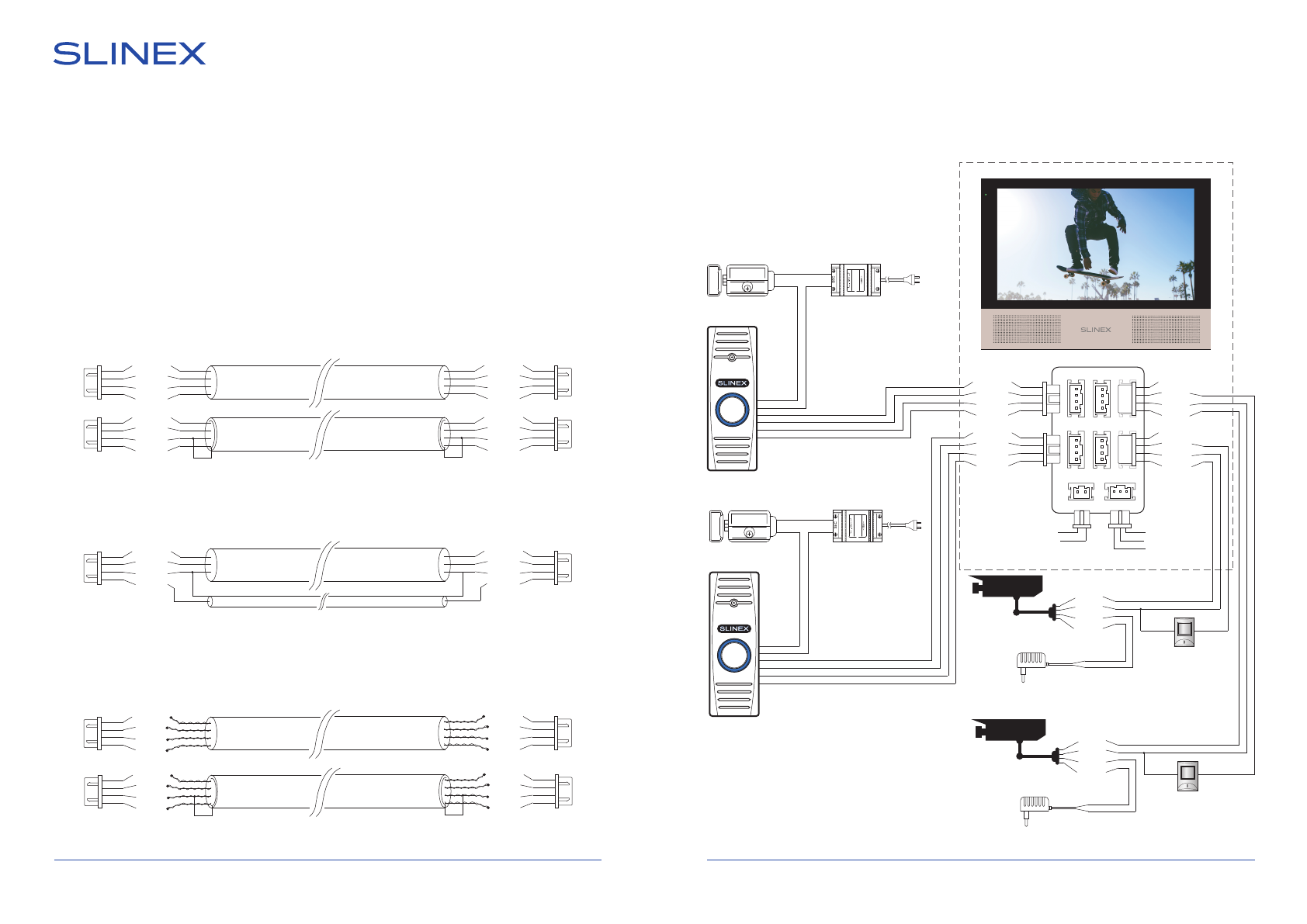

4.2. Схемы подключения
Схема 1. Подключение вызывных панелей и камер к домофону Sonik 10.
SONIK
10
5
6
Питание
Аудио
Земля
Видео
Не исп.
Сигн.
Земля
Видео
Не исп.
Сигн.
Земля
Видео
Замок
Вызывная
панель 1
Sonik 10 (Комната 1)
Адаптер питания
замка
Питание
Аудио
Земля
Видео
Вызывная
панель 2
Замок
Адаптер питания
замка
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
Земля
+13,5 В
*
Видео
Земля
Земля
+12 В
Адаптер
питания
камеры
Датчик
движения
Камера 2
Замок
Видео
Земля
Земля
+12 В
Адаптер
питания
камеры
Датчик
движения
Камера 1
Н.О.
Общ.
Н.З.
Характеристики
