SM-07
5
6
4.2. Schematic diagrams

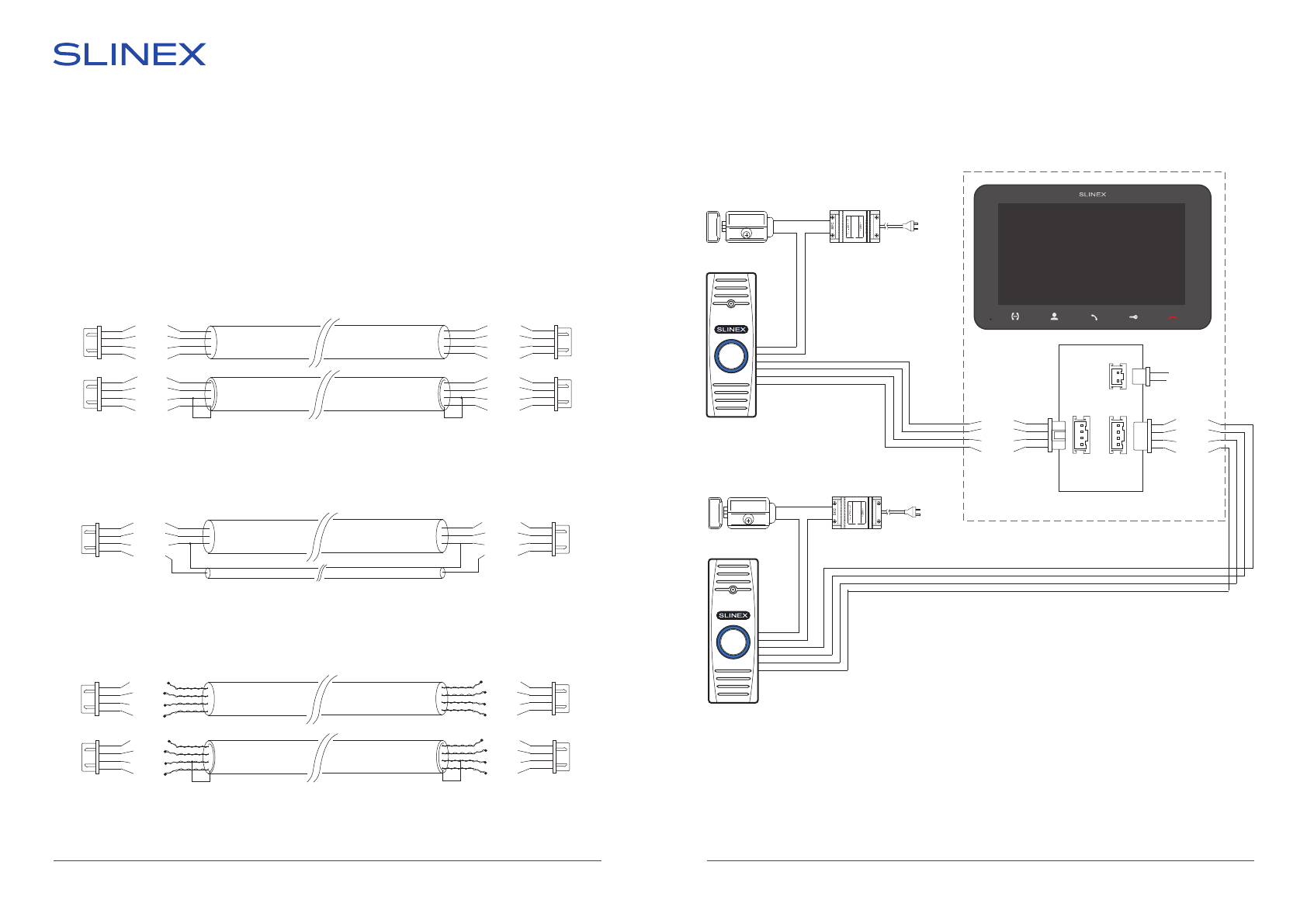

Diagram 1. SM-07 monitor, outdoor panels and locks connection.
4. Installation
4.1. Cable requirements
Disconnect all power cables before device installation.
Сable type that is used for device connection depends on the distance between the last indoor monitor in
the system and outdoor panel:
а) Use 4-wire cable with such parameters:
• distance up to 25 meters (82 ft.) use a cable with 0,22 mm2 square of one wire (AWG 24);
• distance 25 to 50 (82-164 ft.) meters use a cable with 0,41 mm2 square of one wire (AWG 21);
• distance 50 to 100 meters (164-328 ft.) use a cable with 0,75 mm2 square of one wire (AWG 18).
b) If the distance between door monitor and door panel is between 80 and 100 meters (262-328 ft.) then
use a 3-wire cable with 0,75 mm2 (AWG 18) square of one wire and RG-59 or RG-6 coaxial cable for the
video signal.
c) Shielded or non-shielded twisted pair (not recommended):
• distance up to 25 meters (82 ft.) non-shielded twisted pair can be used;
Power
Audio
Ground
Video
Power
Audio
Ground
Video
Power
Audio
Ground
Video
Power
Audio
Ground
Video
Power
Audio
Ground
Video
Power
Audio
Ground
Video
0 - 50 m
Shield
Shield
50 - 80 m
80 - 100 m
RG-59 or RG-6
0 - 25 m
25 - 50 m
Power
Audio
Ground
Video
Power
Audio
Ground
Video
Power
Audio
Ground
Video
Power
Audio
Ground
Video
Shield
Shield
164 - 262 ft.
0 - 164 ft.
262 - 328 ft.
0 - 82 ft.
82 - 164 ft.
Power
Audio
GND
Video
Power
Audio
GND
Video
Lock
Outdoor
panel 1
Outdoor
panel 2
Lock power
supply
Lock
Lock power
supply
SM-07
GND
+13,5 V
*
Door 1
Door 2
Power
Notes:
* Use
«Power» connector on the monitor to connect external power
supply +13,5 V. While use external power supply please keep main
power cord ~100-240 V disconnected from the outlet, otherwise it
can damage monitor circuits.
** Outdoor panels, power supplys and locks displayed on the scheme
are optional devices and aren’t included into monitors kit.
