Комплект видеодомофона
·
Руководство пользователя
8
3
Разъемы и подключение
3.1
Разъемы
и интерфейсы
3.1.1
Разъемы видеодомофона
На задней панели видеодомофона расположены 4 группы четырехпроводных
разъемов для подключения видеодомофона или вызывной панели, 1 разъем для
подключения камеры и 1 разъем для подключения питания.

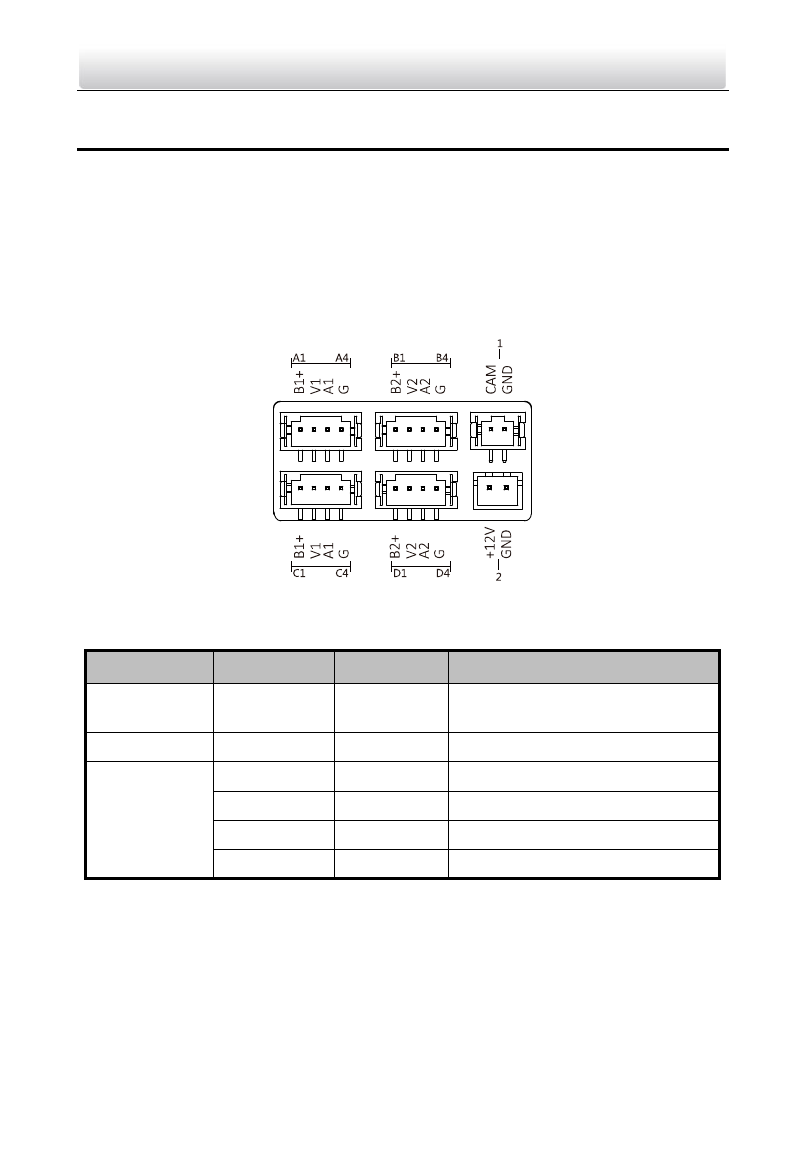

Рисунок 3
-1
Разъемы видеодомофона
Таблица 3
-1
Описание разъемов (видеодомофон)
Название
№
Интерфейс
Описание
Камера
1
CAM
Подключение аналоговой
камеры
Питание
2
12 VDC
12
В
DC
питания
4х
проводный
интерфейс
A1/B1/C1/D1
B1+/B2+
Питание вызывной панели
A2/B2/C2/D2
V1/V2
Видеовход
A3/B3/C3/D3
A1/A2
Аудио вход/выход
A4/B4/C4/D4
G
Заземление
3.1.2
Разъемы вызывной панели
На задней панели вызывной панели расположены 2 группы проводов
для
подключения. Первая группа используется для подключения видеодомофона, а
вторая для подключения замка.
