Комплект видеодомофона



·



Руководство пользователя



10



Поддерживается  одновременное



подключение



2  вызывных  панелей  в  системе

видеодомофонии.



Поддерживается  одновременное



подключение



3  домофонов  в  системе

видеодомофонии.



В качестве примера будут приведены три типа подключения.



Примечание:





В  соответствии  с  расстоянием



установки  вызывной  панели



и



видеодомофона



приведена таблица соответствия дальности



передачи



и типа

 RVV4

кабеля.



Дальность передачи (ДП

Характеристики кабеля RVV4



ДП



≤ 10 м



RVV4 * 0.2

мм

10 м

 <

ДП





30 м



RVV4 * 0.5

мм

30 м

 <

ДП





50 м



RVV4 * 0.75

мм

2



50 м

 <

ДП





100 м



RVV4 * 1.5

мм

2







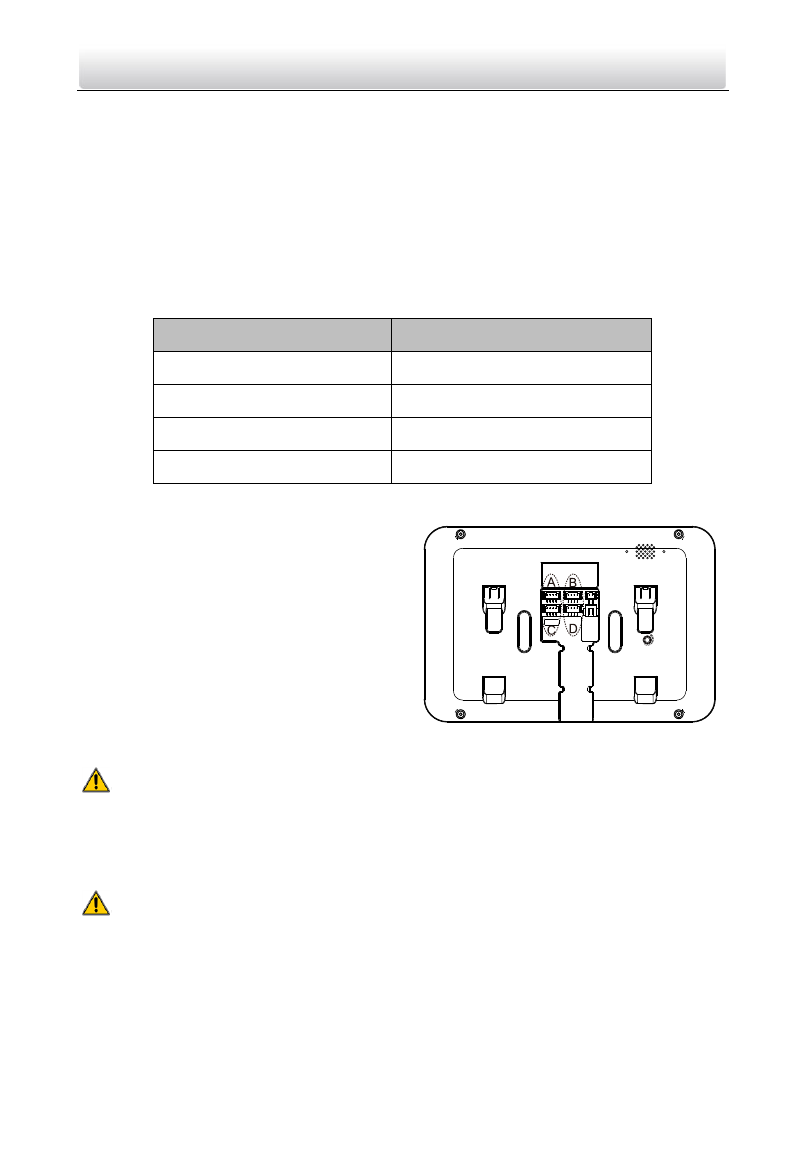

На  задней  панели  видеодомофона



четырехпроводный



интерфейс  A  и

четырехпроводный



интерфейс

составляют  каскадную  группу;  А
четырехпроводный



интерфейс  B  и

четырехпроводный



интерфейс

составляют каскадную группу.





Связь  между

и

  B/D

не  может  быть

реализована.





Связь  между

  C

и

  B/D

не  может  быть

реализована.





Внимание



Не  подключайте



контакты  питания  четырехпроводного  кабеля  к  контактам

(

видео

или

 A (

аудио

четырехпроводного интерфейса

3.2.1



Подключение

 1 (1

вызывная панель и

видеодомофон

Внимание





Не  подвергайте



кабели  питания  на



задней  панели  вызывной  панели



физическому воздействию, чтобы



избежать



их отсоединения



Используйте  изоленту  для  изоляции  места  соединения  проводов,  чтобы

избежать короткого замыкания.
