3. Подключение дополнительных устройств
■
Подключение дополнительных мониторов (не входят в комплект) и создание
многоабонентской системы требует до 3 дополнительных мониторов и одной дополнительной
вызывной панели. Максимальная емкость системы – 4 монитора и 2 вызывных панели.
■
Монитор, к которому подсоединена вызывная панель (в системе, где требуется более одного
монитора), называется основным. Остальные – подчиненными.
■
Подключать вызывные панели можно только к одному монитору в системе. Дополнительные
мониторы подключаются к основному при помощи разъемов IN (входной разъѐм) и OUT
(выходной разъѐм).
Назначения контактов приведены ниже:
1.Белый: Аудио (Audio)
2.Черный: «Земля» (GND)
3.Синий: Данные
4.Жѐлтый: Видео

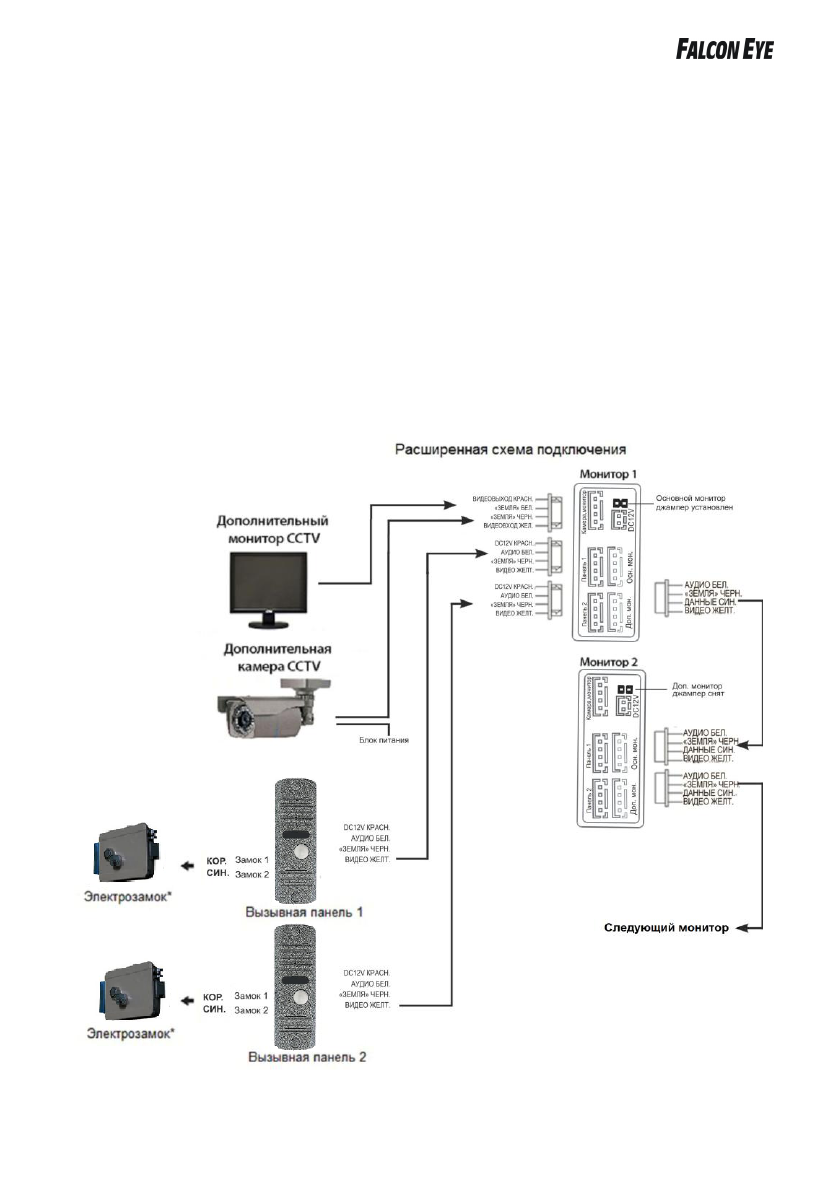

Рисунок 2
Содержание
- 3 Особенности; ВНИМАНИЕ; Меры предосторожности
- 4 Описание продукта; Элементы управления и индикация
- 5 Таблица No1; Наименование
- 6 Кнопки управления; Интерком или переадресация звонка на другой монитор.
- 7 Установка и схема подключения; Примечание; Отключите монитор от электропитания перед монтажом.; Пластиковый
- 8 Схема подключения
- 9 Подключение дополнительных устройств; Рисунок 2
- 10 Требования к линиям связи:
- 11 Эксплуатация; *Необходимо подключение двух вызывных панелей
- 13 Переадресация вызова на другой монитор
- 14 Комплектация
- 15 Спецификация
