8

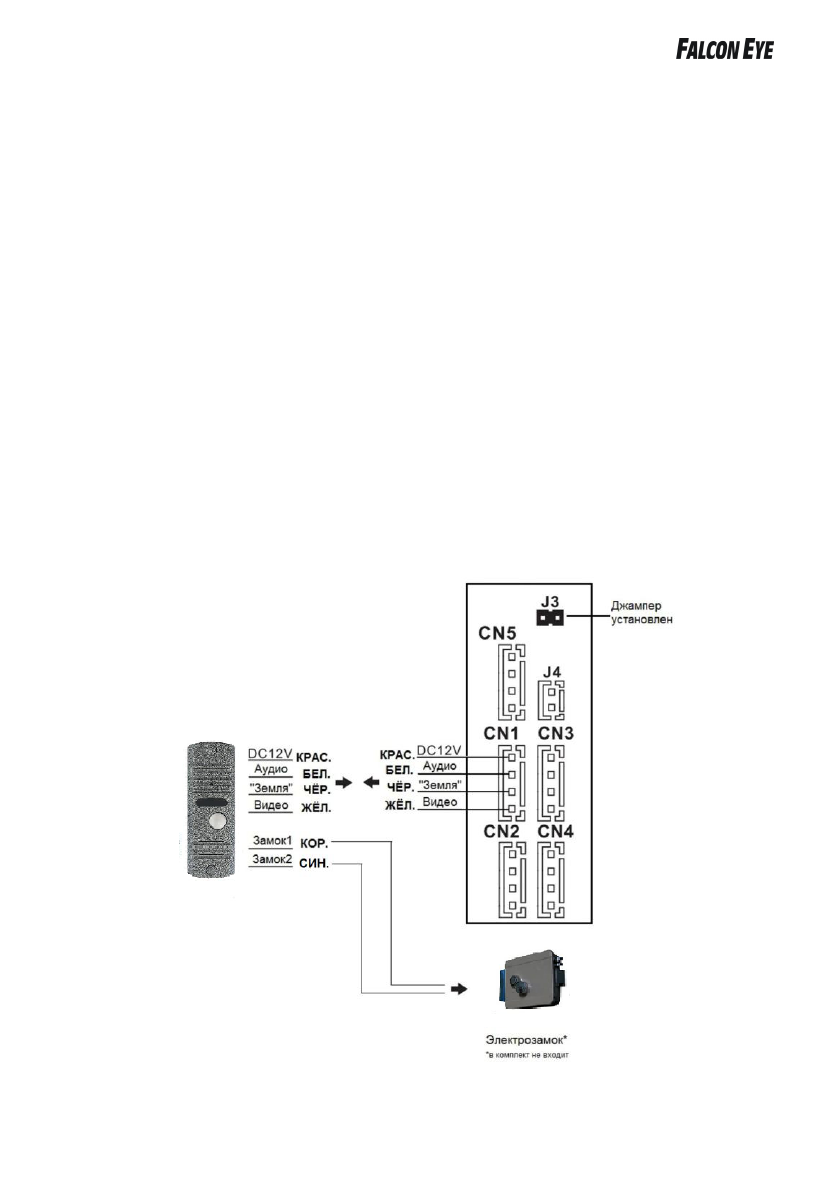

2. Схема подключения
■
При использовании одной вызывной панели, Вам необходимо подключать еѐ к разъему
монитора CN1. Соблюдайте соответствие цветов и назначение соединительных проводов
монитора и панели (рис. 1). В случае использования дополнительной вызывной панели (не входит
в комплект), подключать следует к разъему CN2.
Разъѐмы CN1 и CN2 имеют одинаковые функциональные возможности (рис. 2).
Назначение и цвета проводов:
1. Красный: DC12B
2. Белый: Аудио
3. Чѐрный: «Земля» (GND)
4. Жѐлтый: Видео
Управление электрическим замком осуществляется при помощи нормально-разомкнутых
контактов реле (N.O.) вызывной панели (рис 1,2):
1.Коричневый: Замок 1
2.Синий: Замок 2
ВНИМАНИЕ!
При подключении соблюдайте соответствие цветов и назначение соединительных проводов
монитора и панели.
Содержание
- 3 Особенности; ВНИМАНИЕ; Меры предосторожности
- 4 Описание продукта; Элементы управления и индикация
- 5 Таблица No1; Наименование
- 6 Кнопки управления; Интерком или переадресация звонка на другой монитор.
- 7 Установка и схема подключения; Примечание; Отключите монитор от электропитания перед монтажом.; Пластиковый
- 8 Схема подключения
- 9 Подключение дополнительных устройств; Рисунок 2
- 10 Требования к линиям связи:
- 11 Эксплуатация; *Необходимо подключение двух вызывных панелей
- 13 Переадресация вызова на другой монитор
- 14 Комплектация
- 15 Спецификация
