9
www.ctvcctv.ru
В комплект поставки входит специальный коннектор (2шт.) - четырехпроводный
кабель длиной 20 см, с одной стороны имеет разъем для подключения к видеомо-
нитору, с другой - провода для подключения к соединительному кабелю, идущему
к вызывной панели.
■ СХЕМА ПОДКЛЮЧЕНИЯ
■ Если Вы используете только одну вызывную панель (входит в комплект), то не-
обходимо подключать ее к разъему монитора CN1, соблюдая соответствие цвета
и назначения соединительных проводов на мониторе и панели. Если вы собирае-
тесь использовать дополнительную вызывную панель (в комплект не входит), то
подключите ее к разъему CN2. Все подключения необходимо производить только
при выключенном питании монитора.
Разъёмы CN1 и CN2 имеют одинаковые функциональные возможности.
Вызывная панель подключается согласно этикетке, расположенной на кабеле. На-
значение и цвета проводов указаны в Таблице 4 настоящей инструкции.

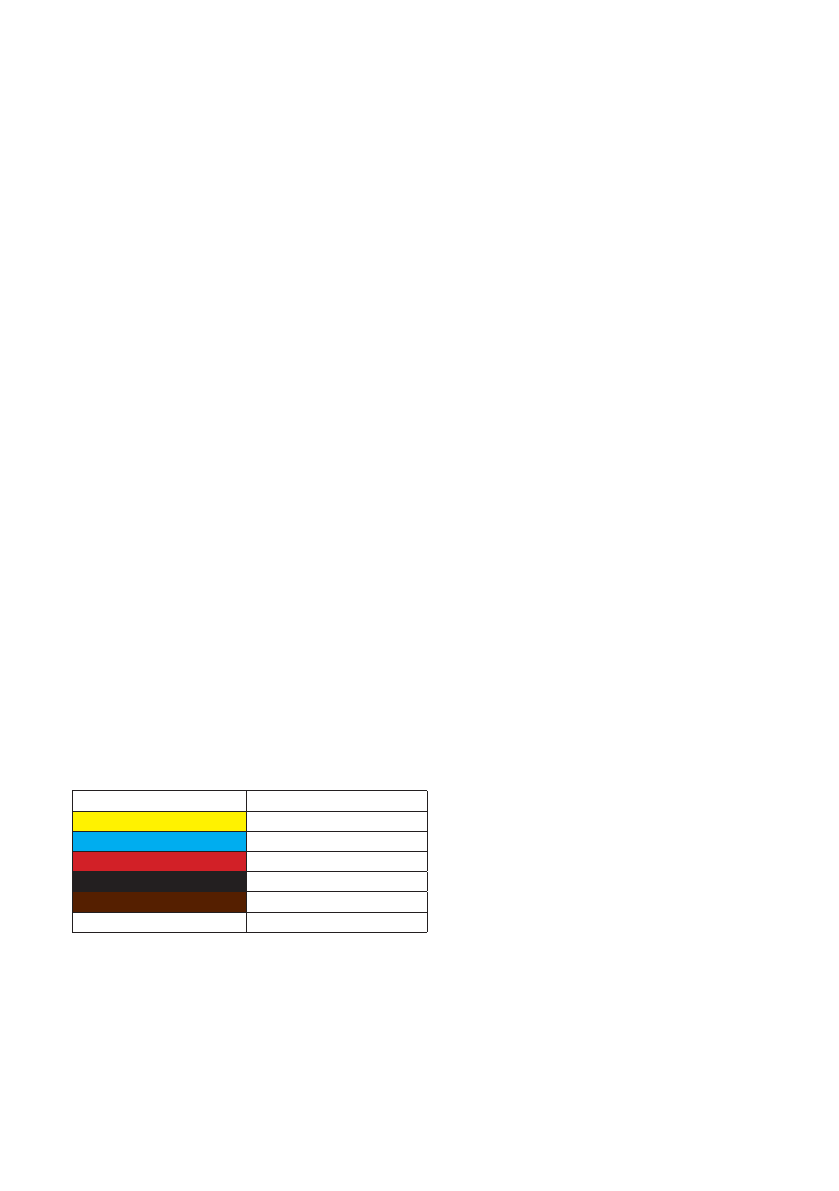

Таблица 4
Цвет провода
Сигнал
Желтый
Видео
Синий
Аудио
Красный
12В
Черный
Общий
Коричневый
Реле замка
Белый
Реле замка
Управление электрическим замком осуществляется при помощи нормально-ра-
зомкнутых контактов реле вызывной панели.
1. Установите монтажную коробку в стену в соответствии с рекомендациями её
изготовителя. Рекомендуется использовать повсеместно распространенную уста-
новочную коробку для розеток и выключателей с расстоянием между отверсти-
ями крепления 60 мм. Например, Legrand Diplomat 31301 с внешним диаметром
76мм и глубиной 40мм или подобную.
2. Выведите в коробку коммутационные кабели и кабель питания.
3. Просверлите в стене четыре отверстия под дюбели. Установите дюбели.
4. Прикрутите монтажную пластину к стене и к монтажной коробке 4 винтами
- верхний и нижний винты крепятся к стене, средние - к монтажной коробке.
Пропустите кабели подключения через отверстие в центре пластины.
5. Подключите монитор к панели. Схема подключения приведена в следующем
разделе инструкции.
6. Аккуратно уложите кабель за монтажной пластиной в монтажную коробку.
7. Установите монитор на пластину.
После этого монитор можно подключать к розетке и подавать на него питание.
