HT-X18HR

5

1

Общая информация

HT-X18HR(R)

TINSRA009SJZZ

H

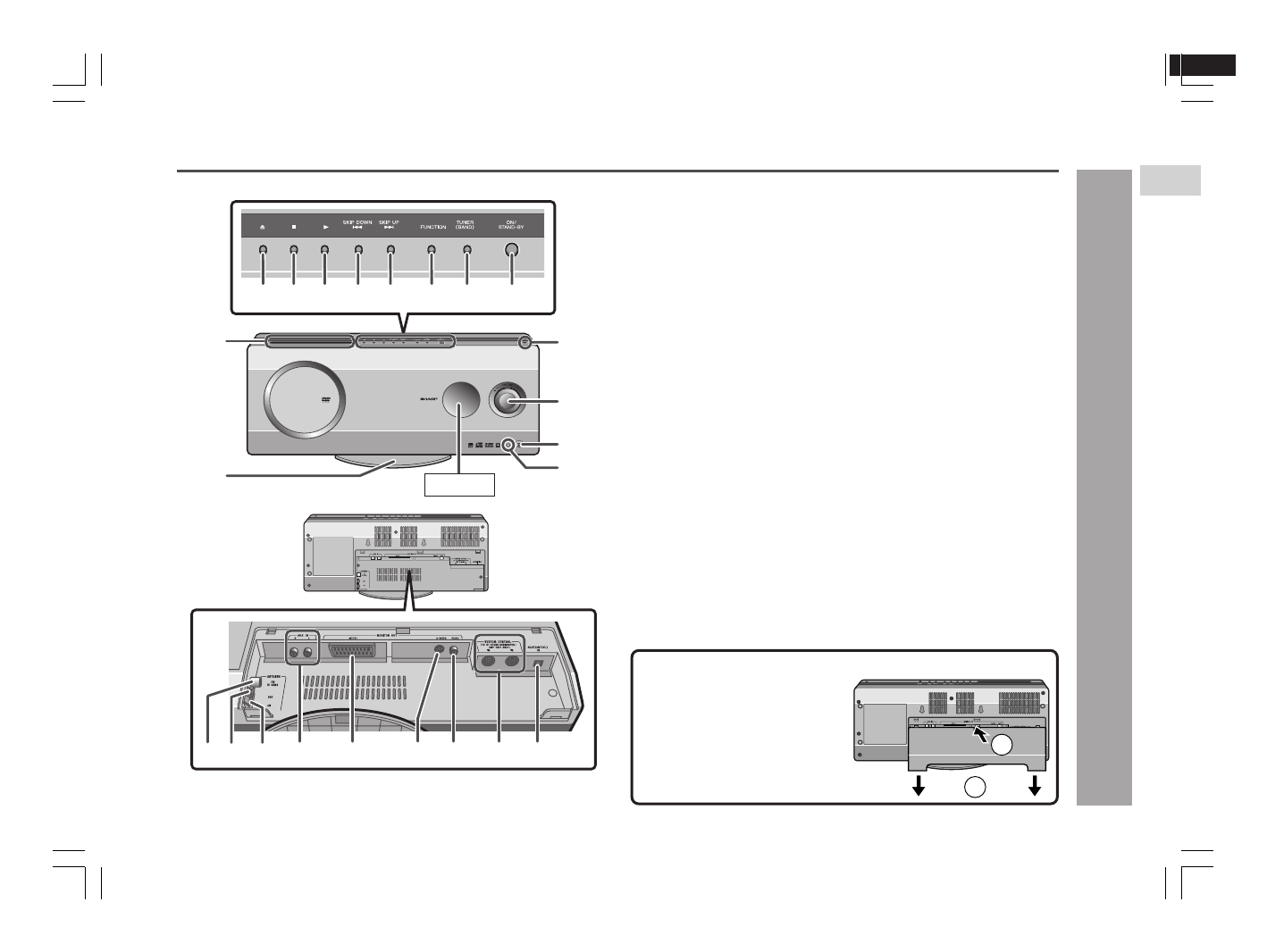

Верхняя и передняя панели

Страница для справок

  1.

Кнопка выброса диска ................................................................... 27

  2.

Кнопка остановки ...................................................................... 26, 27

  3.

Кнопка воспроизведения .............................................................. 27

  4.

Кнопка перехода на одну главу (дорожку) вниз или
ускоренного воспроизведения назад .......................................... 29

  5.

Кнопка перехода на одну главу (дорожку) вверх или
ускоренного воспроизведения вперед ....................................... 29

  6.

Кнопка выбора функции ................................................................ 53

  7.

Кнопка приемника (диапазона) .................................................... 45

  8.

Кнопка включения/режима ожидания ........................................ 23

  9.

Отделение дисков ........................................................................... 26

10.

Стойка главного блока .................................................................... 16

11.

Датчик дистанционного управления ........................................... 24

12.

Регулятор громкости ...................................................................... 25

13.

Гнездо для подключения головных телефонов ....................... 22

H

Тыльная панель

Страница для справок

  1.

Гнездо для подключения ЧМ-антенны 75 Ом ....................... 18, 19

  2.

Гнездо для подключения заземления антенны ................... 18, 19

  3.

Гнездо для подключения АМ-антенны .................................. 18, 19

  4.

Гнезда дополнительного входа (аудио сигнала) ....................... 65

  5.

Гнездо выхода SCART .................................................................... 21

  6.

Гнездо выхода S-video .................................................................... 21

  7.

Гнездо видеовыхода ....................................................................... 22

  8.

Гнезда подсоединения системы (к блоку сабвуфера/
усилителя) ................................................................................... 18, 19

  9.

Гнездо оптического цифрового аудиовхода .............................. 65

Органы управления и индикаторы

1

2

3

4

5

6

7

8

12

11

9

10

13

11

2

1

3

4

5

7

6

8

9

Дисплей

1

2

Снятие задней крышки главного блока:

Перед подсоединением системы
снимите заднюю крышку.

HT-X18HR(R)  TINSRA009SJZZ

2
