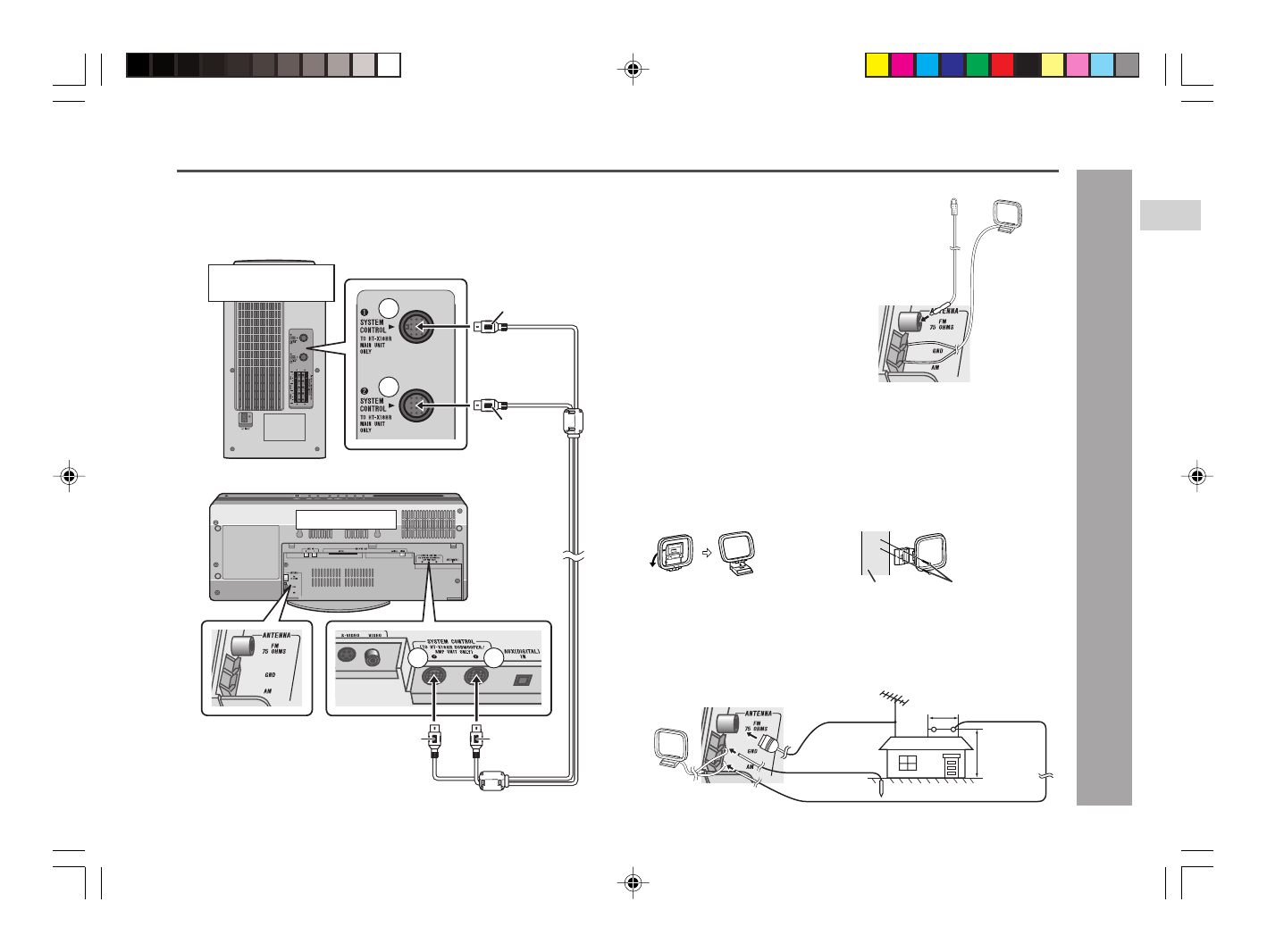

Подсоединение соединительного кабеля
системы

Подсоедините главный блок и блок сабвуфера/усилителя следующим
образом.

1

2

1

2

Черный

Синий

Синий

Черный

Антенные гнезда

Блок сабвуфера/
усилителя

Главный блок

ЧМ-

антенна

Рамочная
АМ-антенна

Шурупы
(не входят в
комплект)

Стена

Рамочная
АМ-антенна

Внешняя АМ-антенна

15 м

7,5 м

Внешняя
ЧМ-антенна

Провод
заземления

Заземляющий стержень

H

Подсоединение антенн

Прилагаемая ЧМ-антенна:

Подсоедините провод ЧМ-антенны к
гнезду FM 75 OHMS и найдите такое
п ол оже н и е   п р о в од а  Ч М - а н т е н н ы ,
которое обеспечивает самый высокий
уровень принимаемого сигнала.

Прилагаемая рамочная АМ-антенна:

Подсоедините провод рамочной АМ-
а н т е н н ы   к   г н е з д а м  А М   и   G N D.
Установите рамочную АМ-антенну в
п ол оже н и е   о п т и м а л ь н о го   п р и е м а .
Поставьте рамочную АМ-антенну на
полку и т.п. или прикрепите ее к стойке или к стене винтами/шурупами
(не входят в комплект).

Примечание:

Размещение антенны на системе или вблизи сетевого шнура переменного
тока может привести к помехам. Для наилучшего приема размещайте
антенну подальше от системы.

Установка рамочной АМ-антенны:

< Монтаж >

< Крепление на стене >

Внешняя ЧМ-  или АМ-антенна:

Используйте внешнюю ЧМ- или АМ-антенну, чтобы добиться более
качественного приема. Проконсультируйтесь с продавцом системы.
При использовании внешней АМ-антенны провод рамочной АМ-антенны
всегда должен быть подсоединен.
