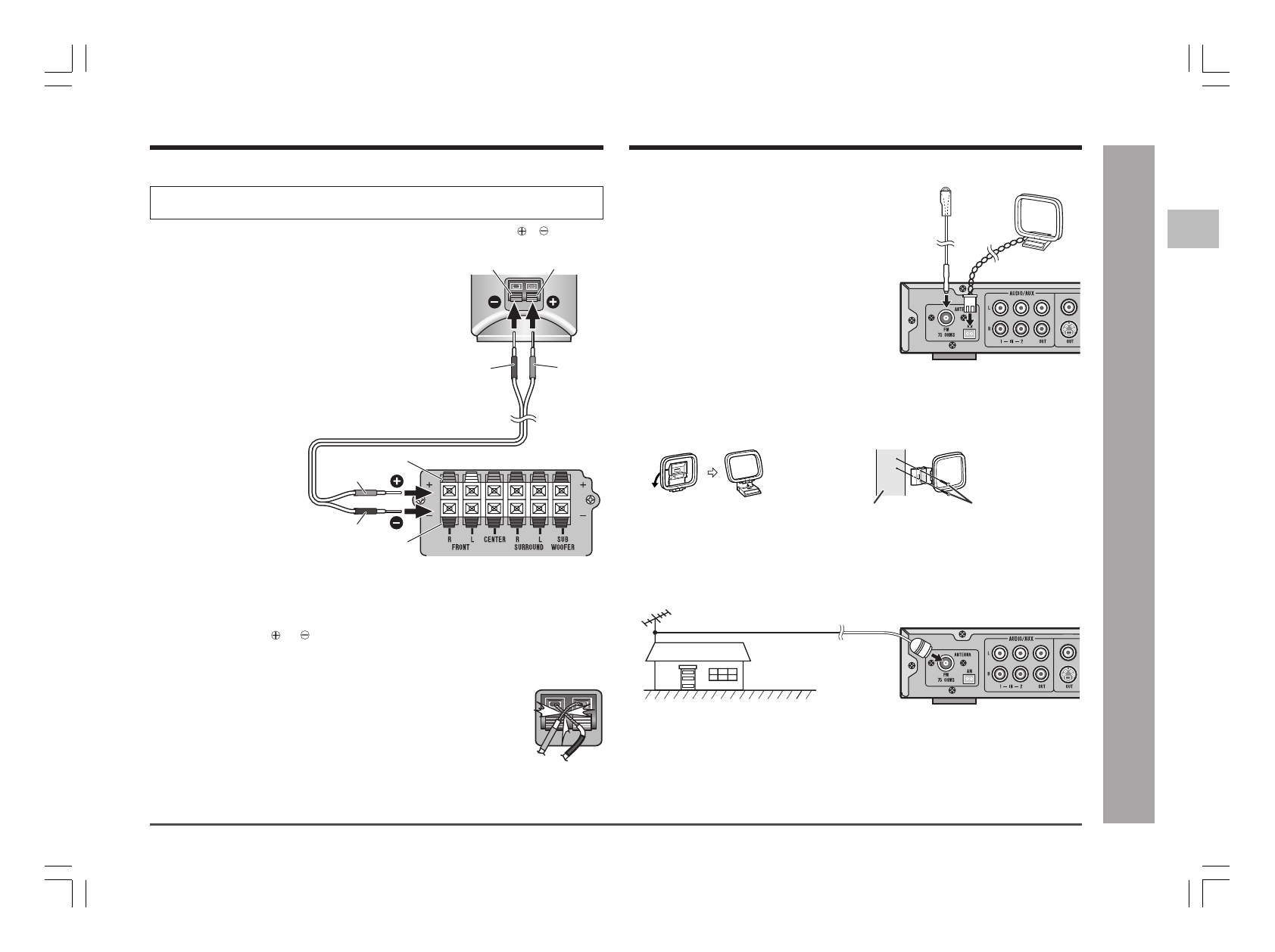

Подсоединение проводов системы

- Подсоединение громкоговорителей / Подсоединение антенны  -

■

Подсоединение проводов громкоговорителя

При  подсоединении  громкоговорителей  не  включайте  кабель  питания
переменного тока в розетку.

Для предотвращения короткого замыкания между гнездами   и  , сначала
подсоедините провода к громкоговорителям, а затем к аппарату.

1

Подсоедините провода к
громкоговорителям.

2

Подсоедините  другой  конец  к  главному
аппарату.

Внимание:

•

Входящий  в  комплект  поставки  громкоговоритель  для  модели  HT-
CN500DVHR  предназначен  исключительно  для  модели  HT-CN500DVHR.
Не подключайте громкоговорители для модели HT-CN500DVHR к другому
оборудованию.  Также  не  подключайте  другие  громкоговорители  к
моделям HT-CN500DVHR. Это может привести к неисправностям.

• Н е   п е р е п у т а й т е

  и

,   а   т а к ж е   п р а в ы е   и   л е в ы е   к л е м м ы   п р о в о д о в

громкоговорителей.  (Правый  громкоговоритель располагается справа, если
стоять к аппарату лицом.)

•

Следите  за  тем,  чтобы  оголенные  провода  громкоговорителей  не
касались друг друга.

• Не  становитесь  и  не  садитесь  на  громкоговорители.  Вы  можете

получить травму.

• Не замыкайте накоротко провода громкоговорителей. Если при

этом включить питание, может произойти поломка.

• При отсоединении проводов громкоговорителей, выньте кабель

питания  переменного  тока  из  розетки,  а  затем  отсоедините
провода громкоговорителей от главного аппарата.

Подсоединение антенны

Прилагаемая ЧМ-антенна:

Подсоедините  провод  ЧМ-антенны  к  гнезду
FM 75 OHMS и найдите положение провода
ЧМ-антенны,  обеспечивающее  наивысший
уровень принимаемого сигнала.

Прилагаемая рамочная АМ-антенна:

Подключите рамочную АМ-антенну к гнезду
А М .   Н а й д и т е   п о л о ж е н и е   о п т и м а л ь н о г о
приема  рамочной  АМ-антенны.  Установите
рамочную  АМ-антенну  на  полке  и  т.п.  или
прикрепите ее к стойке или к стене винтами
(не входят в комплект поставки).

Примечание:

Размещение антенны на аппарате или вблизи провода питания может вызывать
помехи. Для наилучшего приема размещайте антенну подальше от аппарата.

Установка рамочной АМ-антенны:

<Сборка>

<Прикрепление к стене>

Внешняя ЧМ-антенна:

Используйте внешнюю ЧМ-антенну в случае необходимости более качественного
приема. Проконсультируйтесь с Вашим дилером.

Стена

Винты (не входят в
комплект поставки)

Внешняя ЧМ-антенна

Черный

Красный

Черный

Красный

Красный

Красный

Черный

Черный

Неправильно

ЧМ-антенна

Рамочная
АМ-антенна
