7

HT-CN500DVHR

HTCN500DVHR(R)

92LCN500R-0270

KHz

A - B

REPEAT 1

SLEEP

PROG

CHP

PRESET

TRK

TITLE

CD MP3

STEREO V

MHz

DIGITAL
Pro Logic

R

L

RS

LS

C

S

(1)

1

7

2

4

8

9

10

5

6

11

12

13

12

14

R

L

RS

LS

C

S

(3)

(2)

(4)

(6)

(5)

15

16

27

26

25

24

23

22

21

17 18 19 20

28 29 30 31

3

Органы управления и индикаторы

Страница для справок

1. Кнопка включения/режима ожидания ...................................................... 16
2. Лоток для дисков .......................................................................................... 23
3. Кнопка открытия/закрытия лотка для дисков ....................................... 23
4. Датчик дистанционного управления ......................................................... 16
5. Кнопка воспроизведения или паузы ................................................... 23, 24
6. Кнопка останова ............................................................................................ 24
7. Индикатор режима ожидания ..................................................................... 16
8. Кнопка функций ................................................................................. 14, 23, 39
9. Кнопка режима уровня громкоговорителей ...................................... 22, 46

10. Гнездо для подключения головных телефонов ..................................... 22
11.Кнопка переключения на одну главу (композицию) вниз или

настройки в сторону убывания ............................................................. 25, 39

12.Кнопки увеличения и уменьшения громкости или регулировки

уровня громкоговорителей ................................................................... 22, 46

13.Кнопка переключения на одну главу (композицию) вверх или

настройки в сторону возрастания ........................................................ 25, 39

14. Индикаторы громкоговорителей ................................................................ 44

Страница для справок

15.Индикатор Dolby Pro Logic ............................................................................ 44

16. Индикатор сигнала Dolby Digital ................................................................. 43
17. Индикатор DVD ............................................................................................... 24
18. Индикатор паузы ............................................................................................ 24
19. Индикатор воспроизведения ...................................................................... 24
20. Индикатор заголовка .................................................................................... 26
21. Индикатор композиции ................................................................................. 34
22. Индикатор предварительной установки тюнера .................................... 40

23. Индикатор главы ........................................................................................... 26
24. Индикатор программы .................................................................................. 35
25. Индикатор режима сна ................................................................................. 47
26. Индикатор повтора ........................................................................................ 29
27. Индикатор повтора A - B .............................................................................. 30
28. Индикатор сигнала DTS ................................................................................ 43
29. Индикатор стереосигнала (2 канала) или приема ЧМ-стерео ......... 39, 43
30. Индикатор SVCD/VCD/CD .............................................................................. 24
31. Индикатор MP3 или JPEG ............................................................................. 24

(1) Индикатор левого переднего

громкоговорителя

(2) Индикатор центрального

громкоговорителя

(3) Индикатор правого переднего

громкоговорителя

(4) Индикатор левого громкогово-

рителя окружающего звучания

(5) Индикатор сабвуфера
(6) Индикатор правого громкого-

ворителя окружающего звучания

■

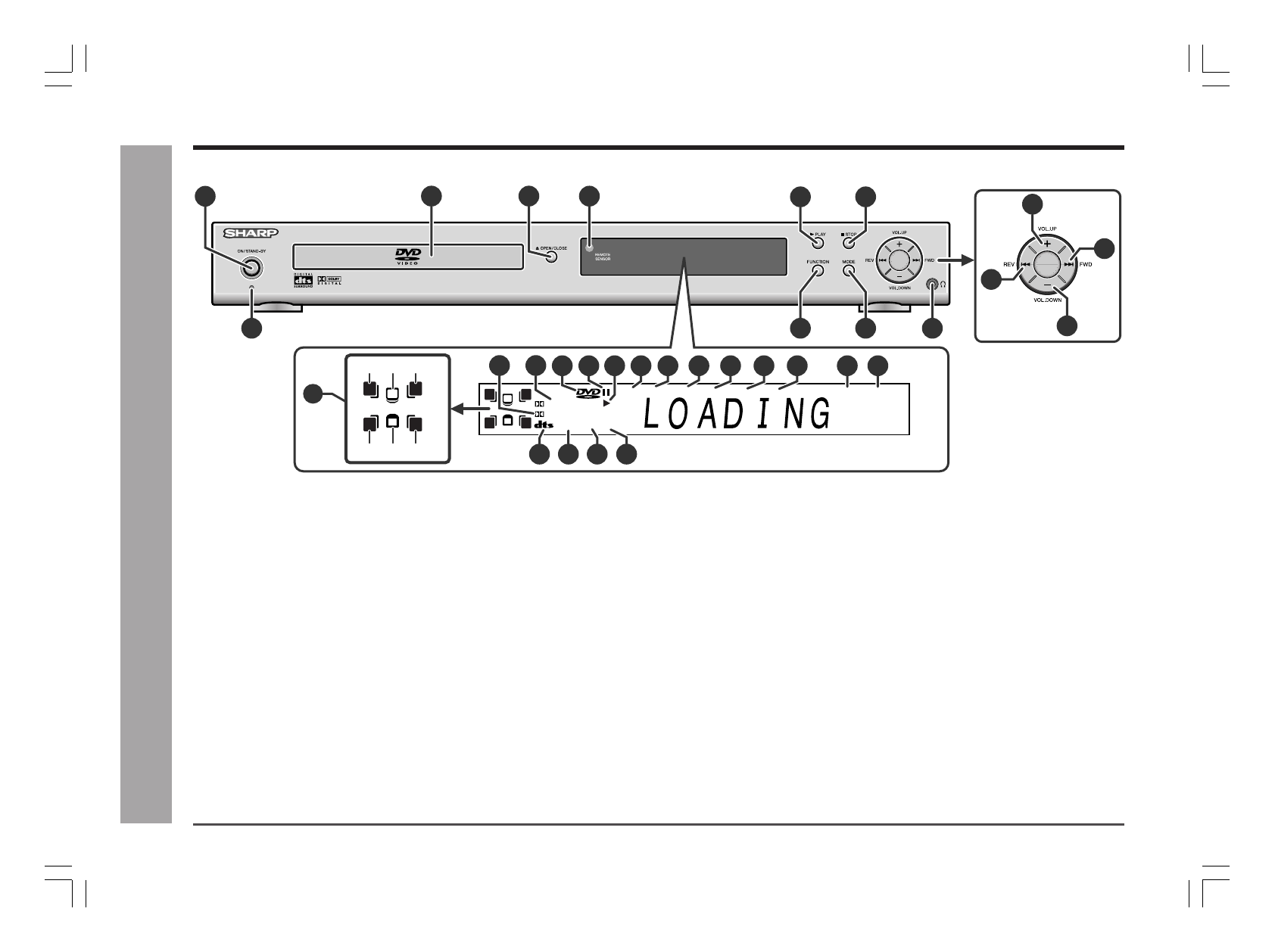

Главный аппарат (передняя панель)

Общая информация

- Органы управления и индикаторы -
