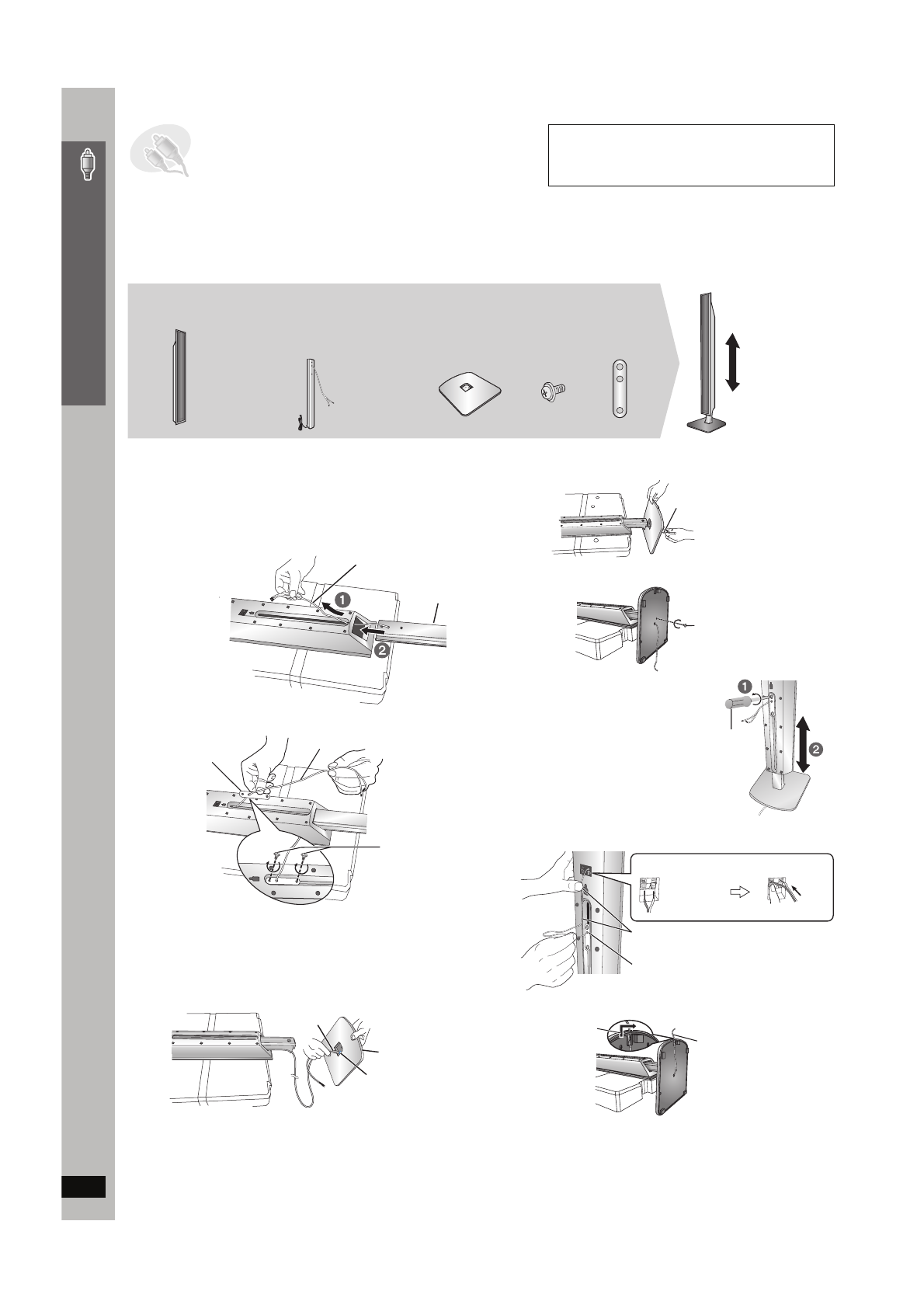

Прикрепите колонку к стойке.; ШАГ; Сборка фронтальных колонок - Panasonic SC-HT892 - Инструкция по эксплуатации - Страница 6

R

Q

T

8806

Прос

та

я ус

та

новка

6

Подготовка

≥

Во избежание повреждения и царапин положите мягкую ткань и производите сборку колонок на ткани.

≥

Для сборки используйте крестовую отвертку.

≥

Перед началом сборки, установкой и подсоединением убедитесь в том, что вы располагаете всеми указанными компонентами.

≥

Правая и левая колонки и стойки не различаются.

≥

Для установки на стене обратитесь к стр. 7.

1

Прикрепите колонку к стойке.

При креплении колонки к стойке подложите под колонку
пенопласт для устойчивости.

1

Пропустите кабель колонки (короткую его часть) через
основание колонки и через паз в задней ее части.

2

Протягивая кабель через паз, сдвиньте стойку
колонки в основание колонки.

3

Пропустите кабель через центральное отверстие к
пластине и закрепите пластину при помощи двух винтов.

2

Прикрепите стойку к основанию.

1

Пропустите кабель колонки через основание.

Для большего удобства свободно сложите кабель
пополам (сильно не перегибайте), пропустите согнутую
часть в отверстие и затем пропустите оставшуюся часть
кабеля через основание.

2

Вставьте стойку в основание, аккуратно протягивая
конец кабеля колонки.

3

Закрепите стойку на основании.

4

Отрегулируйте высоту
колонки.

1

Ослабьте винты так,
чтобы колонку можно
было сдвинуть вверх
или вниз.

2

Поднимите колонку на
желаемую высоту и
затем затяните винты.

5

Подключите кабель колонки.

6

Закрепите кабель колонки на основании.

ШАГ

1

Сборка фронтальных колонок

Прилагаемые стойки специально предназначены для
установки фронтальных колонок Panasonic SB-FS995.
Используйте их только как указано в данной
инструкции.

2

Фронтальные колонки

2

Основания

2

Стойки

6

Винтов

2

Пластинки

Высота колонок
может
регулироваться.

Мин:

 110

см

Макс:

 135

см

Кабель

Колонка

Стойка

Пенопласт

Винты

Надежно
затяните.

Пластина

Кабель

Основание

Скругленная
сторона

Большое отверстие

Кабель

Кабель

Винт

Надежно затяните.

Крестовая
отвертка

_

:

Белый

`

:

Синий

Полностью вставьте провод.

Нажмите!

Вставьте кабель колонки в паз.

Протяните излишки кабеля обратно
через держатель пластины.

Кабель

Вставьте кабель

в паз.
