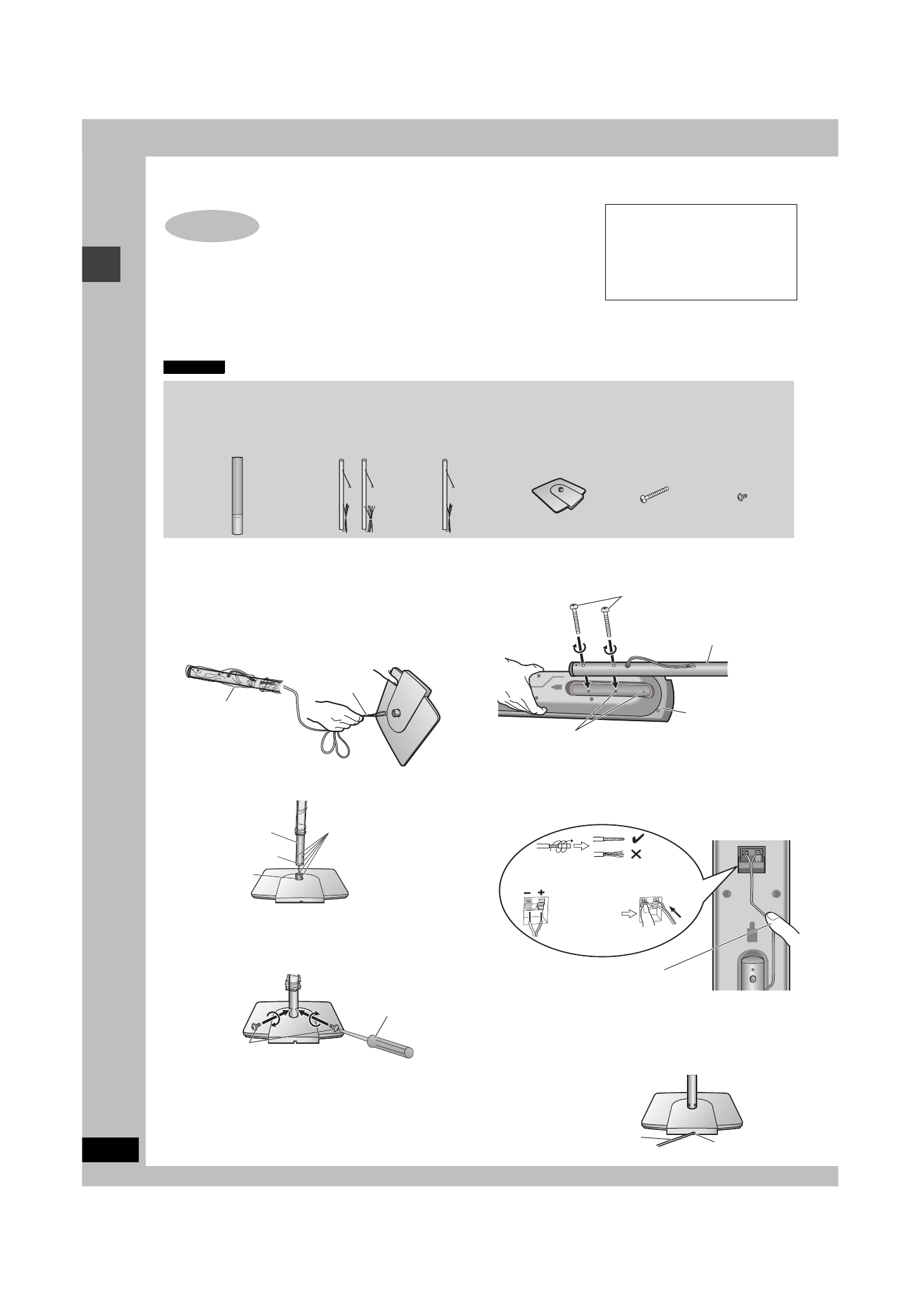

Простая установка

Подготовка

≥

Во избежание повреждений или царапин, подстелите мягкую ткань, и выполняйте сборку на ней.

≥

Для сборки используйте крестообразную отвертку.

≥

Перед началом сборки, установки и подсоединения, убедитесь в наличии всех указанных компонентов.

≥

Правые и левые акустические системы и трубки одинаковые.

 Во избежание вытягивания кабелей из трубок при сборке опор акустических систем, оставьте на трубках пластиковую оболочку.

1

Соберите опоры акустических
систем.

1

Проденьте кабель акустической системы через
отверстие в опоре.

Чтобы облегчить продевание, осторожно сложите кабель
посередине (так, чтобы не осталось перегиба), вставьте его
петлеобразный участок в отверстие, а затем протяните
оставшуюся часть кабеля через отверстие в опоре.

2

Вставьте трубку.

3

Прикрепите трубку к опоре.

Надежно затяните винты.

2

Закрепите опоры на акустических системах.

Попеременно заворачивая верхний и нижний винты до полной
затяжки, добейтесь, чтобы опора установилась прямо.

Трубку можно прикрепить и в нижней задней части
акустической системы.

Переставляя опору между верхней и нижней точками крепления с
задней стороны акустической системы, можно менять ее высоту.

3

Подсоедините кабели к акустическим
системам.

4

Закрепите кабели акустических
систем на их опорах.

ШАГ

1

 Сборка акустических систем

Конструкция опор, входящих в
комплект, специально разработана
для монтажа фронтальных и тыловых
акустических систем Panasonic
SB-FS881 или фронтальных
акустических систем Panasonic
SB-FS842. Используйте опоры только
так, как указано в описании установки.

[HT880]

Фронтальные и тыловые акустические системы

[HT840]

Фронтальные акустические системы

Примечание

[HT880]

4 фронтальные/

тыловые акустические
системы

[HT840]

2 фронтальные

акустические системы

[HT880]

4 опоры

[HT840]

2 опоры

Трубки

[HT880]

4 трубки

≥

2

k

трубки с коротким

кабелем: Для фронтальных

акустических систем

≥

2

k

трубки с длинным кабелем:

Для тыловых акустических
систем

[HT880]

8 коротких
винтов

[HT840]

4 коротких
винтов

[HT880]

8 длинных

винтов

[HT840]

4 длинных

винтов

[HT840]

2 трубки

Кабель

Опора

Оставьте длину кабеля с
запасом для последующего
подсоединения.

Пластиковая
оболочка

Вставьте трубку, одновременно осторожно втягивая кабель
акустической системы.

При вставке трубки
совместите канавку и эти
отверстия с опорой.

Опора трубки

Трубка

Опора

Канавка

Короткие винты

Крестообразная
отвертка

(не прилагается)

Перед выполнением следующей операции, снимите
пластиковую оболочку с трубки.

Акустическая
система

Длинные винты

Трубка

Удалите виниловую изоляцию
на концах проводов.

Задняя сторона

акустической системы

_

:

 Медный

`

:

Серебристый

Вставьте!

Если на акустической системе остался излишек кабеля,
заправьте его в отверстие рядом с верхней частью трубки,
одновременно вытянув кабель с нижней стороны опоры.

Вдавите кабель акустической системы
в канавку.

Задняя
сторона
опоры

Как можно дальше вдавите
кабель акустической
системы в канавку в опоре.

Кабель

Канавка

Сб

орка

 а

кустиче

ски

х

 си

стем
