8

RQT7980

≥

Прикрепите наклейки для акустических кабелей, чтобы облегчить подсоединение.

≥

На клеммах сабвуфера присутствует высокое выходное напряжение. Будьте осторожны при подсоединении акустических кабелей.

≥

Не допускайте короткого замыкания между положительными (

i

) и отрицательными (

j

) проводами акустических систем.

≥

Будьте внимательно, чтобы подсоединить положительные (медные) проводники только к положительным (

i

) клеммам, а

отрицательные (серебристые) проводники только к отрицательным (

j

) клеммам. Неправильное соединение может привести к

повреждению акустических систем.

≥

Не подсоединяйте аппарат через видеомагнитофон.

Изображение может воспроизводиться с искажениями из-за функции защиты от копирования.

≥

Перед подсоединением выключите телевизор. Руководствуйтесь инструкцией по эксплуатации телевизора.

∫

Телевизор с входным гнездом VIDEO IN

∫

Телевизор с входным гнездом S-VIDEO IN

Выходное гнездо S-VIDEO OUT

За счет разделения сигналов цветности (C) и яркости (Y) при

использовании выхода S-VIDEO OUT получается более

естественное изображение, чем при использовании выхода

VIDEO OUT. (Конечный результат зависит от телевизора.)

∫

Телевизор с разъемом SCART

Разъем SCART (AV)

Чтобы улучшить качество изображения, можно переключить
выход видеосигнала с разъема SCART(AV) с “Video” на
“S-Video” или “RGB” в соответствии с типом используемого
телевизора. Выберите опцию “S-Video/YPbPr” или “RGB/No
Output” в меню QUICK SETUP (

➜

стp. 10).

∫

Телевизор с входными гнездами COMPONENT
VIDEO IN

Выходные гнезда COMPONENT VIDEO OUT

На эти гнезда можно подавать чересстрочные и

прогрессивные видеосигналы, обеспечивающие более чистое

изображение, чем при использовании входа S-VIDEO OUT.

При соединении через эти выходные гнезда выводятся

цветоразностные сигналы (P

B

/P

R

) и сигнал яркости (Y),

благодаря чему достигается более высокое качество

цветопередачи.

≥

Обозначения входных гнезд компонентного видеосигнала

зависит от конкретного телевизора или монитора

(например, Y/P

B

/P

R

, Y/B-Y/R-Y, Y/C

B

/C

R

). Соедините гнезда

одинакового цвета.

≥

При выполнении этого подключения выберите опцию

“Video/YPbPr” или “S-Video/YPbPr” в меню QUICK SETUP

(

➜

стp. 10). Если выбрана опция “RGB/No Output”, сигнал

RGB выводится через разъем SCART (AV), но сигналы не

будут выводиться с компонентных выходов.

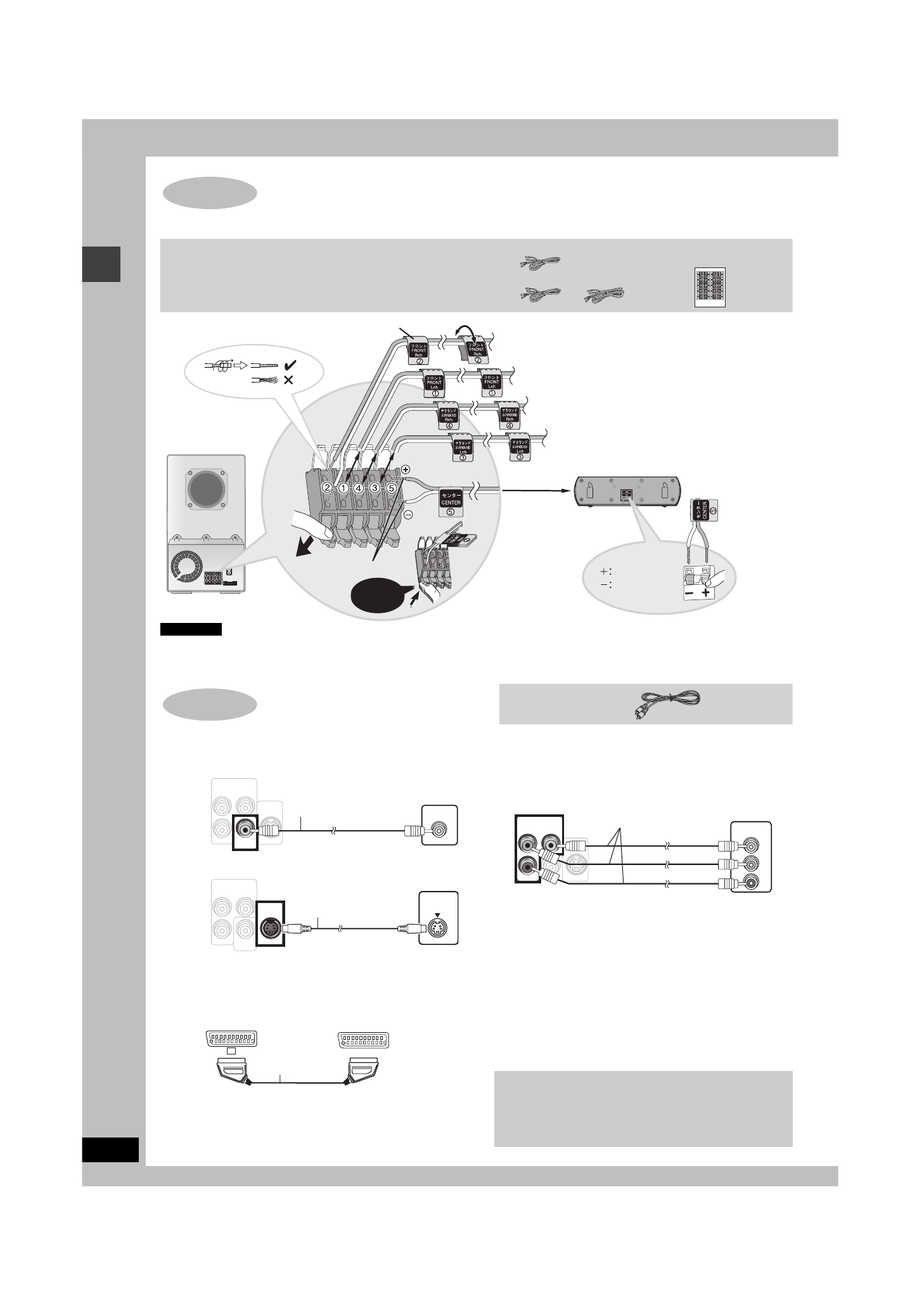

ШАГ

3

Соединение акустических систем с сабвуфером

Лист с наклейками для
акустических кабелей

Акустический кабель

[HT880]

≥

1

k

короткий кабель: для центральной акустической системы

[HT840]

≥

1

k

короткий кабель: для центральной акустической системы

≥

2

k

длинных кабеля: для тыловых акустических систем

Наклейка для акустического кабеля

2

ФРОНТАЛЬНАЯ (П)

1

 ФРОНТАЛЬНАЯ (Л)

4

 ТЫЛОВАЯ (П)

3

 ТЫЛОВАЯ (Л)

5

 ЦЕНТРАЛЬНАЯ

АКТИВНЫЙ
САБВУФЕР

Медный
Серебристый

Полностью вставьте
проводник.

Щелчок!

Примечание

ШАГ

4

Подсоединение видео

Видеокабель

COMPONENT VIDEO OUT

COMPONENT VIDEO OUT

P

B

P

R

Y

S-VIDEO

S-VIDEO

OUT

OUT

VIDEO

VIDEO

OUT

OUT

(PROGRESSIVE/INTERLACE)

(PROGRESSIVE/INTERLACE)

VIDEO IN

Задняя
сторона
основного
аппарата

Видеокабель

(прилагается)

Телевизор

(не прилагается)

COMPONENT VIDEO OUT

P

B

P

R

Y

S-VIDEO

S-VIDEO

OUT

OUT

VIDEO

OUT

(PROGRESSIVE/INTERLACE)

S-VIDEO

IN

Телевизор

(не прилагается)

Кабель S-video

(не прилагается)

Задняя
сторона
основного
аппарата

AV

AV

Телевизор

(не
прилагается)

Кабель Scart

(не прилагается)

Задняя
сторона
основного
аппарата

Воспроизведение прогрессивного

видеосигнала

Подсоединитесь к входным гнездам компонентного

видеосигнала на телевизоре, совместимом с форматом

625p или 525p. (При соединении с несовместимым

телевизором возможно искажение видеоизображения.)

COMPONENT VIDEO OUT

P

B

P

R

Y

S-VIDEO

OUT

VIDEO

OUT

(PROGRESSIVE/INTERLACE)

(PROGRESSIVE/INTERLACE)

COMPONENT

VIDEO IN

P

R

P

B

Y

Телевизор

(не прилагается)

Видеокабели

(не прилагается)

Задняя сторона
основного аппарата

Соеди

н

ени

е

 акустич

еск

их

с

и

стем с са

бвуфером/

П

одсое

д

инен

и

е виде

о
