Condtrol Auto RotоLaser NEW - Инструкция по эксплуатации

Страница 3 - AUTO RotoLaser CONDTROL; СОДЕРЖ АНИЕ

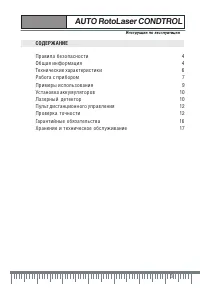

3 AUTO RotoLaser CONDTROL СОДЕРЖ АНИЕ Правила безопасности 4Общая информация 4Технические харак теристики 6Работа с прибором 7Примеры использования 9Установка акк умуляторов 10Лазерный детек тор 10Пульт дистанционного управления 12Проверка точности 12Гарантийные обязательства 16Хранение и техническо...

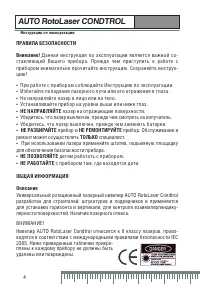

Страница 5 - Харак теристики; Зарядное устройство

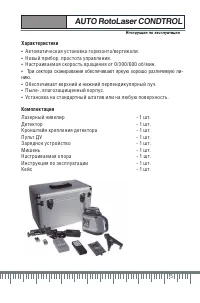

5 AUTO RotoLaser CONDTROL Харак теристики • Автоматическая установка горизонта /вертика ли.• Новый прибор, простота управления.• Настраиваемая скорость вращения от 0/300/600 об/мин.• Три сектора сканирования обеспечивают яркую хорошо различимую ли-нию.• Обеспечивает верхний и нижний перпендик улярны...

Страница 6 - ТЕХНИЧЕСКИЕ Х АРАКТЕРИСТИКИ

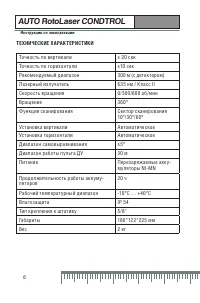

AUTO RotoLaser CONDTROL 6 ТЕХНИЧЕСКИЕ Х АРАКТЕРИСТИКИ Точность по вертика ли ± 20 сек Точность по горизонта ли ±10 сек Рекомендуемый диапазон 300 м (с детектором) Лазерный излучатель 635 нм / К ласс II Скорость вращения 0/300/600 об/мин Вращение 360° Функция сканирования Сек тор сканирования 10°/30°...

Страница 7 - РАБОТА С ПРИБОРОМ; – Включение / Выключение; – Вк лючение функции на-; Установка горизонтали; на панели управления при-; SPEED; Чем мед леннее скорость вращения, тем ярче пучок.

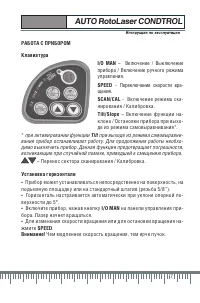

7 AUTO RotoLaser CONDTROL РАБОТА С ПРИБОРОМ Клавиат ура I/O MAN – Включение / Выключение прибора / Включение ручного режима управления. SPEED - Переключение скорости вра- щения. SCAN/CAL - Вк лючение режима ска- нирования / Ка либровка. Tilt/Slope – Вк лючение функции на- к лона / Остановки прибора ...

Страница 8 - • В приборе предусмотрено 3 сек тора сканирования. На жатием кнопки

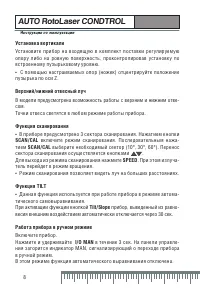

AUTO RotoLaser CONDTROL 8 Установка вертикали Установите прибор на входящую в комплек т поставки рег улируемую опору либо на ровную поверхность, проконтролировав установк у по встроенному пузырьковому уровню. • С помощью настраиваемых опор (ножек) отцентрируйте положение пузырька по оси Z. Верхний/н...

Страница 9 - , при этом на панели управления загорится соответ-; ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ

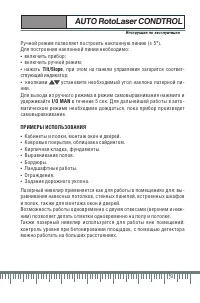

9 AUTO RotoLaser CONDTROL Ручной режим позволяет построить нак лонную линию (± 5°).Д ля построения нак лонной линии необходимо:• вк лючить прибор; • вк лючить ручной режим; • нажать Tilt/Slope , при этом на панели управления загорится соответ- ствующий индикатор;• кнопками установите необходимый уго...

Страница 10 - УСТАНОВКА АККУМУЛЯТОРОВ; Перед первым использованием необходимо зарядить ак-; ЛАЗЕРНЫЙ ДЕТЕКТОР; ОТКРЫТЬ

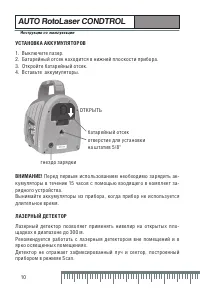

AUTO RotoLaser CONDTROL 10 УСТАНОВКА АККУМУЛЯТОРОВ 1. Вык лючите лазер.2. Батарейный отсек на ходится в нижней плоскости прибора.3. Откройте батарейный отсек.4. Вставьте акк умуляторы. ВНИМАНИЕ! Перед первым использованием необходимо зарядить ак- к умуляторы в течение 15 часов с помощью входящего в ...

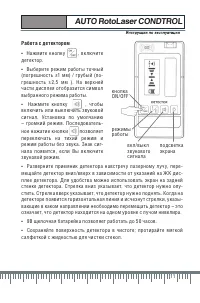

Страница 12 - ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ; Пульт ДУ

AUTO RotoLaser CONDTROL 12 ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Пульт дистанционного управления (пульт ДУ ) дублирует кнопки, рас-положенные на панели управления прибора и слу жит д ля изменения режимов работы на расстоянии. Максима льная да льность действия пульта ДУ – 30 м. ПРОВЕРКА ТОЧНОСТИ Проверка г...

Страница 13 - * процедуру проверки необходимо провести по осям Х1-Х2 и Y1-Y2; Проверка отвеса

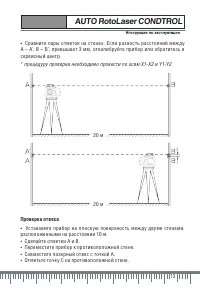

13 AUTO RotoLaser CONDTROL • Сравните пары отметок на стена х. Если разность расстояний меж ду А – А’, B – B’, превышает 3 мм, отка либруйте прибор или обратитесь в сервисный центр. * процедуру проверки необходимо провести по осям Х1-Х2 и Y1-Y2 Проверка отвеса • Установите прибор на плоск ую поверхн...

Страница 14 - • После вк лючения прибора отпустите

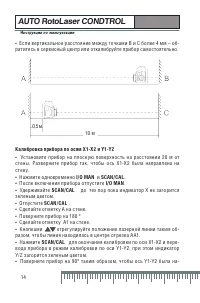

AUTO RotoLaser CONDTROL 14 • Если вертика льное расстояние меж ду точками В и С более 4 мм – об-ратитесь в сервисный центр или откалибруйте прибор самостоятельно. Калибровка прибора по осям X1-X2 и Y1-Y2 • Установите прибор на плоск ую поверхность на расстоянии 20 м от стены. Разверните прибор так, ...

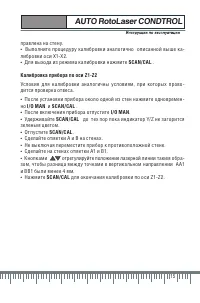

Страница 15 - Калибровка прибора по оси Z1-Z2

15 AUTO RotoLaser CONDTROL правлена на стену.• Выполните процедуру ка либровки ана логично описанной выше ка-либровки оси X1-X2.• Д ля выхода из режима ка либровки на жмите SCAN/CAL . Калибровка прибора по оси Z1-Z2 Условия д ля ка либровки ана логичны условиям, при которых прово-дится проверка отве...

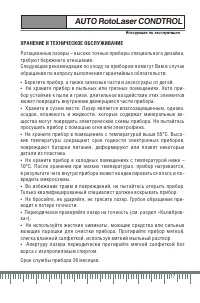

Страница 16 - ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; ПРИБОР No; ХРАНЕНИЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

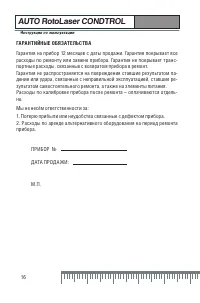

AUTO RotoLaser CONDTROL 16 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Гарантия на прибор 12 месяцев с даты продажи. Гарантия покрывает все расходы по ремонту или замене прибора. Гарантия не покрывает транс-портные расходы, связанные с возвратом прибора в ремонт.Гарантия не распространяется на повреждения ставшие рез...
