Lemax Premier 80 164811 - Инструкции по применению и эксплуатации на русском языке читать онлайн

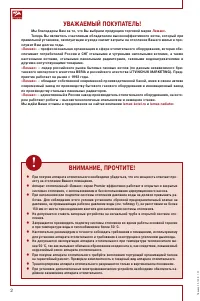

Страница 2 - УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!; Мы благодарны Вам за то, что Вы выбрали продукцию торговой марки

2 Премьер 55-100, В. 1.00 ВНИМАНИЕ, ПРОЧТИТЕ! z При покупке аппарата отопительного необходимо убедиться, что его мощность отвечает про- екту на отопление Вашего помещения. z Аппарат отопительный «Лемакс» серии Premier эффективно работает в открытых и закрытых системах отопления, с использованием и б...

Страница 3 - СОДЕРЖАНИЕ

3 СОДЕРЖАНИЕ 1. ОБЩИЕ УКАЗАНИЯ .......................................................................................................... 42. КОМПЛЕКТНОСТЬ ............................................................................................................ 43. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......

Страница 4 - ОБЩИЕ УКАЗАНИЯ; Статистика отказов показывает, что 94% проблем с аппаратами; КОМПЛЕКТНОСТЬ; Аппарат отопительный изготовлен в соответствии с ТУ; собранном виде с газогорелочным устройством.; ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

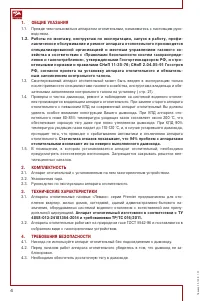

4 Премьер 55-100, В. 1.00 1. ОБЩИЕ УКАЗАНИЯ 1.1. Прежде чем пользоваться аппаратом отопительным, ознакомьтесь с настоящим руко- водством. 1.2. Работы по монта ж у, инструк та ж по эксплуатации, запуск в работ у, профи- лак тическое обслу живание и ремонт аппарата отопительного производятся специализ...

Страница 8 - Категорически; запрещается самовольно устанавливать аппарат отопительный и

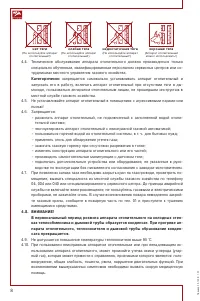

8 Премьер 55-100, В. 1.00 нет тяги (Не используйте аппарат отопительный!) слабая тяга (Не используйте аппарат отопительный!) недостаточная тяга (Не используйте аппарат отопительный!) хорошая тяга (Аппарат отопительный можно использовать!) 4.4. Техническое обслуживание аппарата отопительного должно п...

Страница 9 - УСТРОЙСТВО АППАРАТА ОТОПИТЕЛЬНОГО

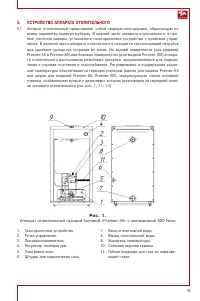

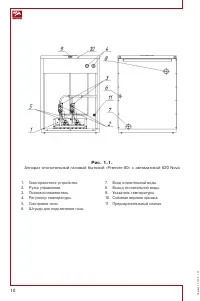

9 5. УСТРОЙСТВО АППАРАТА ОТОПИТЕЛЬНОГО 5.1. Аппарат отопительный представляет собой сварную конструкцию, образующую по всему периметру водяную рубашку. В нижней части аппарата отопительного, в про-ёме топочной камеры, установлено газогорелочное устройство с органами управ-ления. В верхней части аппа...

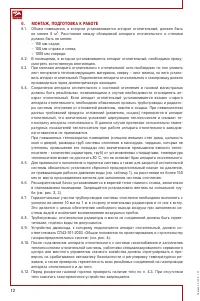

Страница 12 - МОНТАЖ, ПОДГОТОВКА К РАБОТЕ; не менее 8 м

12 Премьер 55-100, В. 1.00 6. МОНТАЖ, ПОДГОТОВКА К РАБОТЕ 6.1. Объем помещения, в котором устанавливается аппарат отопительный, должен быть не менее 8 м 3 . Расстояние между облицовкой аппарата отопительного и стенами должно быть не менее:– 150 мм сзади;– 100 мм справа и слева;– 1000 мм спереди. 6.2...

Страница 13 - ПРИМЕРНАЯ СХЕМА ОТКРЫТОЙ СИСТЕМЫ ОТОПЛЕНИЯ; предохранительный клапан.

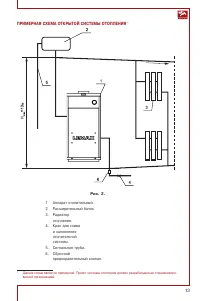

13 ПРИМЕРНАЯ СХЕМА ОТКРЫТОЙ СИСТЕМЫ ОТОПЛЕНИЯ * * Данная схема является примерной. Проект системы отопления должен разрабатываться специализиро- ванной организацией. Рис. 2. 1. Аппарат отопительный.2. Расширительный бачок.3. Радиатор отопления. 4. Кран для слива и заполнения отопительной системы. 5....

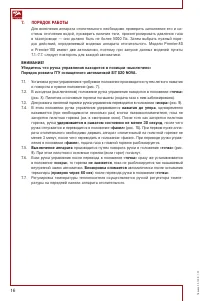

Страница 16 - ПОРЯДОК РАБОТЫ

16 Премьер 55-100, В. 1.00 7. ПОРЯДОК РАБОТЫ Для включения аппарата отопительного необходимо проверить заполнение его и си-стемы отопления водой, проверить наличие тяги, проконтролировать давление газа в газопроводе — оно должно быть не более 5000 Па. Затем выбрать нужный поря-док действий, определя...

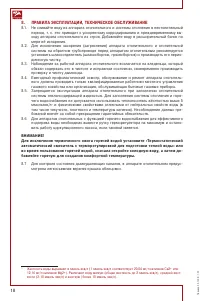

Страница 18 - ПРАВИЛА ЭКСПЛУАТАЦИИ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; мотрена легкосъемная верхняя крышка облицовки.

18 Премьер 55-100, В. 1.00 8. ПРАВИЛА ЭКСПЛУАТАЦИИ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 8.1. Не сливайте воду из аппарата отопительного и системы отопления в неотопительный период, т. к. это приводит к ускоренному корродированию и преждевременному вы-ходу аппарата отопительного из строя. Добавляйте воду в расш...

Страница 19 - ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; циями на это не уполномоченными

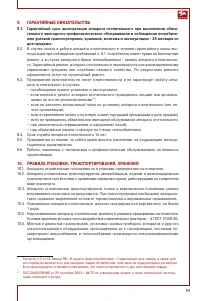

19 9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 9.1. Гарантийный срок эксплуатации аппарата отопительного при выполнении обяза- тельного ежегодного профилактического обслуживания и соблюдении потребите-лем условий транспортировки, хранения, монтажа и эксплуатации - 36 месяцев со дня продажи. * 9.2. В случае отказа ...

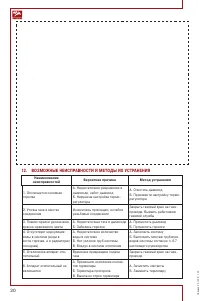

Страница 20 - ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ; Наименование; СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

20 Премьер 55-100, В. 1.00 12. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Наименование неисправностей Вероятная причина Метод устранения 1. Отключается основная горелка А. Недостаточное разрежение в дымоходе, забит дымоходБ. Нарушена настройка термо-регулятора А. Очистить дымоход Б. Произвести н...

Страница 21 - И ПРОФИЛАКТИЧЕСКОГО ОБСЛУЖИВАНИЯ; Дата; Проверить состояние дымохода и силу тяги в нем

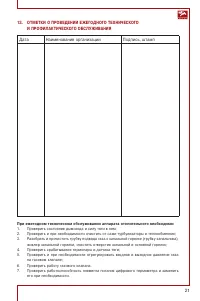

21 13. ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО И ПРОФИЛАКТИЧЕСКОГО ОБСЛУЖИВАНИЯ Дата Наименование организации Подпись, штамп При ежегодном техническом обслуживании аппарата отопительного необходимо: 1. Проверить состояние дымохода и силу тяги в нем; 2. Проверить и при необходимости очистить от ...

Страница 22 - КОНТРОЛЬНЫЕ ТАЛОНЫ; КОНТРОЛЬНЫЙ ТАЛОН НА МОНТА Ж; СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ

22 Премьер 55-100, В. 1.00 14. КОНТРОЛЬНЫЕ ТАЛОНЫ КОНТРОЛЬНЫЙ ТАЛОН НА МОНТА Ж 1. Дата монтажа __________________________________________________________________________ 2. Кем произведен монтаж ________________________________________________________________ ________________________________________...
