Лемакс Clever L100 - Инструкции по применению и эксплуатации на русском языке читать онлайн

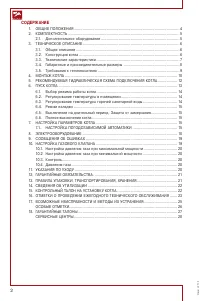

Страница 2 - СОДЕРЖАНИЕ

2 Clever L V1.15 СОДЕРЖАНИЕ 1. ОБЩИЕ ПОЛОЖЕНИЯ ................................................................................................. 42. КОМПЛЕКТНОСТЬ ...................................................................................................... 5 2.1. Дополнительное оборудование...

Страница 4 - ОБЩИЕ ПОЛОЖЕНИЯ; означает, что приведена важная информация без

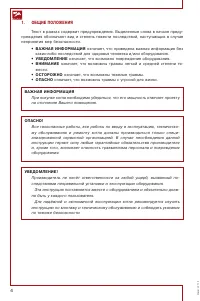

4 Clever L V1.15 1. ОБЩИЕ ПОЛОЖЕНИЯ Текст в рамках содержит предупреж дения. Выделенные слова в начале преду- преж дения обозначают вид и степень тяжести последствий, наступающих в случае непринятия мер безопасности. y ВА ЖНАЯ ИНФОРМАЦИЯ означает, что приведена важная информация без каких-либо после...

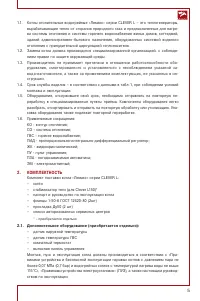

Страница 5 - КОМПЛЕКТНОСТЬ; ством по эксплуатации.

5 1.1. Котлы отопительные водогрейные «Лемакс» серии CLEVER L – это теплогенераторы, вырабатывающие тепло от сгорания природного газа и предназначенные для нагре-ва системы отопления и системы горячего водоснабжения жилых домов, коттеджей, зданий административно-бытового назначения, оборудованных си...

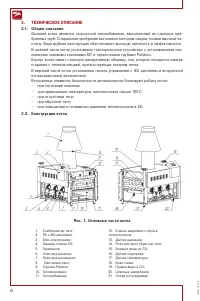

Страница 6 - ТЕХНИЧЕСКОЕ ОПИСАНИЕ

6 Clever L V1.15 3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 3.1. Общее описание Основой котла является скоростной теплообменник, выполненный из стальных оре-бренных труб. Спиральное оребрение выполнено методом сварки токами высокой ча-стоты. Водотрубная конструкция обеспечивает высокую прочность и эффективность. В ниж...

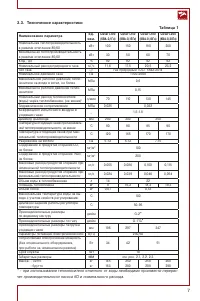

Страница 7 - Таблица 1; Наименование параметра; мм

7 3.3. Технические характеристики Таблица 1 Наименование параметра Ед. изм. Clever L100 (КВА-0,1Гн) Clever L150 (КВА-0,15Гн) Clever L180 (КВА-0,18Гн) Clever L200 (КВА-0,20Гн) Номинальная теплопроизводительность в режиме отопления 80/60 кВт 100 150 180 200 Минимальная теплопроизводительностьв режиме ...

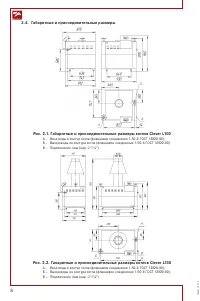

Страница 8 - Габаритные и присоединительные размеры

8 Clever L V1.15 3.4. Габаритные и присоединительные размеры Рис. 2.2. Габаритные и присоединительные размеры котлов Clever L150 А – Вход воды в контур котла (фланцевое соединение 1-50-6 ГОСТ 12820-80);Б – Выход воды из контура котла (фланцевое соединение 1-50-6 ГОСТ 12820-80);В – Подключение газа (...

Страница 9 - – содержание растворенного кислорода – 20 мкг/дм

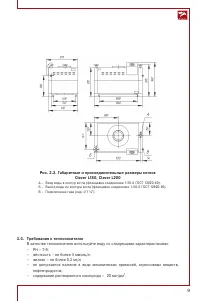

9 Рис. 2.3. Габаритные и присоединительные размеры котлов Clever L180, Clever L200 А – Вход воды в контур котла (фланцевое соединение 1-50-6 ГОСТ 12820-80);Б – Выход воды из контура котла (фланцевое соединение 1-50-6 ГОСТ 12820-80);В – Подключение газа (нар. ∅ 1 ¼″ ). 3.5. Требования к теплоносител...

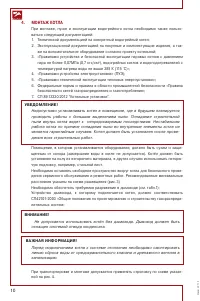

Страница 10 - МОНТАЖ КОТЛА; же на вспомогательное оборудование согласно проекту котельной

10 Clever L V1.15 4. МОНТАЖ КОТЛА При монтаже, пуске и эксплуатации водогрейного котла необходимо также пользо-ваться следующей документацией:1. Технической документацией на конкретный водогрейный котел;2. Эксплуатационной документацией на покупные и комплектующие изделия, а так- же на вспомогательн...

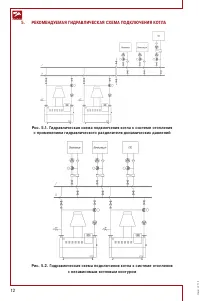

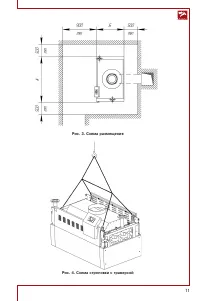

Страница 12 - РЕКОМЕНДУЕМАЯ ГИДРАВЛИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ КОТЛА; с независимым котловым контуром

12 Clever L V1.15 5. РЕКОМЕНДУЕМАЯ ГИДРАВЛИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ КОТЛА Рис. 5.1. Гидравлическая схема подключения котла к системе отопления с применением гидравлического разделителя динамических давлений Рис. 5.2. Гидравлическая схема подключения котла к системе отопления с независимым котловым к...

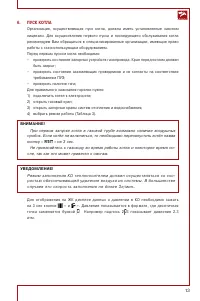

Страница 13 - ПУСК КОТЛА; – проверить наличие тяги

13 6. ПУСК КОТЛА Организация, осуществляющая пуск котла, должна иметь установленные законом лицензии. Для осуществления первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в специализированные организации, имеющие право работы с газоиспользующим оборудованием. Перед первым пус...

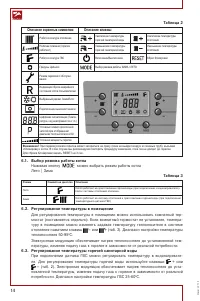

Страница 14 - Нажимая кнопку; Таблица 3; Регулирование температуры в помещении; Регулирование температуры горячей санитарной воды; или

14 Clever L V1.15 Таблица 2 Описание экранных символов: Описание клавиш: Работа в контуре отопления Увеличение температуры горячей санитарной воды Увеличение температуры отопления Наличие пламени (горелка работает) Уменьшение температуры горячей санитарной воды Уменьшение температуры отопления Работ...

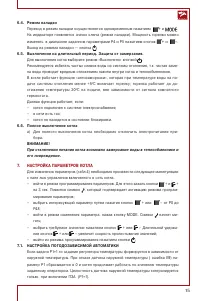

Страница 15 - НАСТРОЙКА ПАРАМЕТРОВ КОТЛА; НАСТРОЙК А ПОГОДОЗАВИСИМОЙ АВТОМАТИКИ

15 6.4. Режим наладки Переход в режим наладки осуществляется одновременным нажатием + и . На индикаторе появляется значок ключа (режим наладки). Мощность горелки можно изменять в диапазоне заданном параметрами Р4 и Р5 нажатием кнопок + и – . Выход из режима наладки — кнопка . 6.5. Выключение на длит...

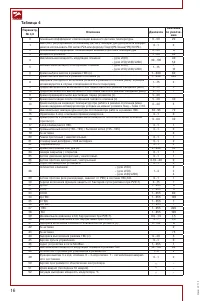

Страница 16 - Таблица 4

16 Clever L V1.15 Таблица 4 Параметр, № п/п Описание Диапазон Значение по умолча- нию 0 Линейный коэффициент компенсации внешнего датчика температуры. 0…50 20 1 Выкл./вкл. регулирование по внешнему датчику температуры (для расчета коэффи-циентов использовать ПО Lemax PZA или формулу Тзад=((Р0-Твнеш)...

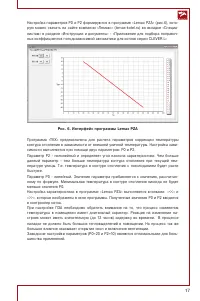

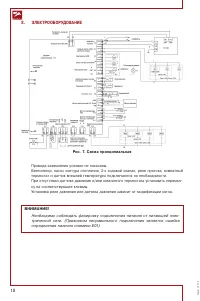

Страница 18 - ЭЛЕКТРООБОРУДОВАНИЕ; Провода заземления условно не показаны.

18 Clever L V1.15 8. ЭЛЕКТРООБОРУДОВАНИЕ Рис. 7. Схема принципиальная Провода заземления условно не показаны. Вентилятор, насос контура отопления, 3-х ходовой клапан, реле протока, комнатный термостат и датчик внешней температуры подключаются по необходимости. При отсутствии датчика давления и/или к...

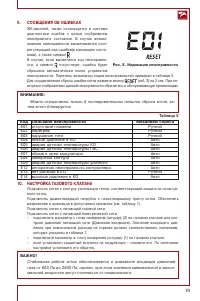

Страница 19 - СООБЩЕНИЯ ОБ ОШИБКАХ; Таблица 5; НАСТРОЙКА ГАЗОВОГО КЛАПАНА

19 9. СООБЩЕНИЯ ОБ ОШИБКАХ ЖК-дисплей, также используется в системе диагностики ошибок с целью отображения неисправного состояния. В случае возник-новения неисправности высвечивается соот-ветствующий код ошибки(в мигающем состо-янии), а также символ . В случае, если высветился код неисправно-сти, а ...

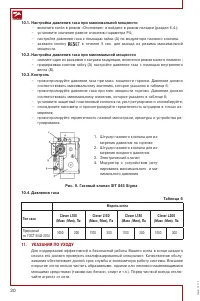

Страница 20 - Настройка давления газа при максимальной мощности; в течение 5 сек. для выхода из режима максимальной; Настройка давления газа при минимальной мощности; мерения давления на горелке; Таблица 6; УКАЗАНИЯ ПО УХОДУ

20 Clever L V1.15 10.1. Настройка давления газа при максимальной мощности – включите котёл в режим «Отопление» и войдите в режим наладки (раздел 6.4.); – установите значение равное значению параметра Р4;– настройте давление газа с помощью гайки (А) на модуляторе газового клапана.– зажмите кнопку в т...

Страница 21 - ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; уведомления, не ухудшающие эксплуатационных характеристик.

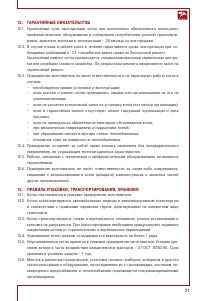

21 12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 12.1. Гарантийный срок эксплуатации котла при выполнении обязательного ежегодного профилактического обслуживания и соблюдении потребителем условий транспорти-ровки, хранения, монтажа и эксплуатации – 24 месяца со дня продажи. 12.2. В случае отказа в работе котла в те...

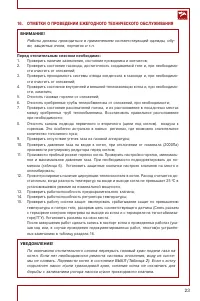

Страница 23 - ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ; Перед отопительным сезоном необходимо:

23 16. ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ВНИМАНИЕ! Работы должны проводиться в применением соответствующей одежды, обу-ви, защитных очков, перчаток и т.п. Перед отопительным сезоном необходимо: 1. Проверить наличие заземления, состояние проводника и контактов; 2. Проверить со...

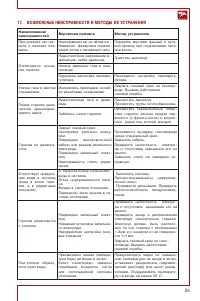

Страница 25 - ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ; Вероятная причина

25 17. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Наименованиенеисправностей Вероятная причина Метод устранения При розжиге нет сиг-нала о наличии пла-мени. Неисправностью не является..Неверная фазировка подклю-чения котла к питающей сети Поменять местами фазный и нуле-вой провод при подключении...

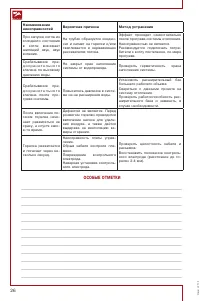

Страница 26 - ОСОБЫЕ ОТМЕТКИ

26 Clever L V1.15 Наименованиенеисправностей Вероятная причина Метод устранения При запуске котла из холодного состояния в котле возникает шипящий звук, звук кипения. На трубах образуется конден-сат и капает на горелки и/или скапливается в нержавеющих рассекателях потока. Эффект проходит самостоятел...

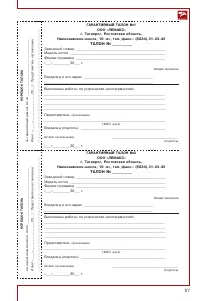

Страница 27 - ГАРАНТИЙНЫЕ ТАЛОНЫ

27 ГАРАНТИЙНЫЙ ТАЛОН №1 ООО «ЛЕМАКС» г. Таганрог, Ростовская область, Николаевское шоссе, 10 «в», тел./факс.: (8634) 31-23-45 ТАЛОН № __________ Заводской номер ___________________________________________________Модель котла ______________________________________________________Фирма-продавец ______...
