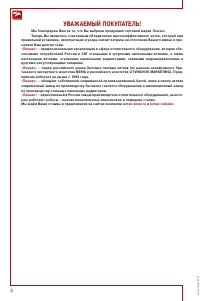

Страница 2 - УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!; Мы благодарны Вам за то, что Вы выбрали продукцию торговой марки

2 Lemax-Clever V1.05 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Мы благодарны Вам за то, что Вы выбрали продукцию торговой марки Лемакс . Теперь Вы являетесь счастливым обладателем высокоэффективного котла, который при правильной установке, эксплуатации и уходе снизит затраты на отопление Вашего жилья и про-служит Вам д...

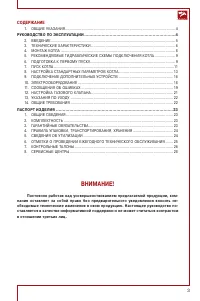

Страница 3 - СОДЕРЖАНИЕ

3 Lemax-Clever V1.05 ВНИМАНИЕ! Постоянно работая над усовершенствованием предлагаемой продукции, ком- пания оставляет за собой право без предварительного уведомления вносить не-обходимые технические изменения в свою продукцию. Настоящее руководство по-ставляется в качестве информативной поддержки и ...

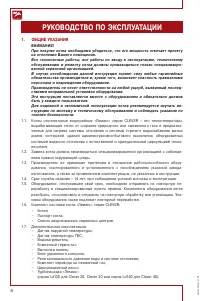

Страница 4 - РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ; ОБЩИЕ УКАЗАНИЯ; нием правил окружающей среды.

4 Lemax-Clever V1.05 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 1. ОБЩИЕ УКАЗАНИЯ ВНИМАНИЕ! При покупке котла необходимо убедиться, что его мощность отвечает проекту на отопление Вашего помещения. Все газоопасные работы, все работы по вводу в эксплуатацию, техническому обслуживанию и ремонту котла должны производи...

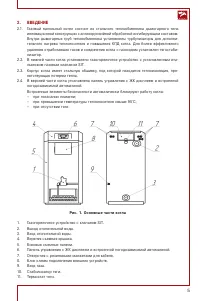

Страница 5 - ВВЕДЕНИЕ

5 Lemax-Clever V1.05 2. ВВЕДЕНИЕ 2.1. Газовый напольный котел состоит из стального теплообменника дымогарного типа инновационной конструкции с антикоррозийной обработкой ингибирующим составом. Внутри дымогарных труб теплообменника установлены турбулизаторы для дополни-тельного нагрева теплоносителя ...

Страница 6 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Таблица 1; Наименование параметров; му отопления с учётом всех теплопотерь здания.

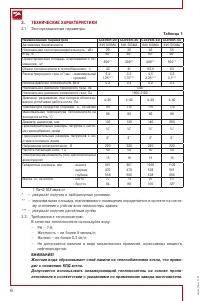

6 Lemax-Clever V1.05 3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3.1. Эксплуатационные параметры. Таблица 1 Наименование параметров CLEVER-20 CLEVER-30 CLEVER-40 CLEVER-55 Автоматика безопасности 845 SIGMA 845 SIGMA 845 SIGMA 845 SIGMA Номинальная теплопроизводительность, кВт 20 30 40 55 КПД, % 90* 90* 90* 90* Ор...

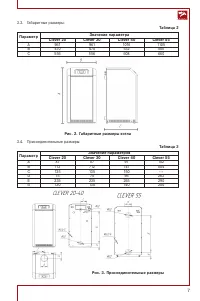

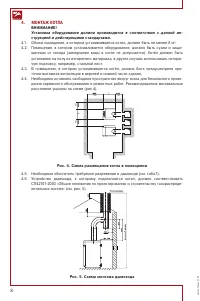

Страница 8 - МОНТАЖ КОТЛА; точно-вытяжная вентиляция в верхней и нижней части здания.; Рис. 4. Схема размещения котла в помещении

8 Lemax-Clever V1.05 4. МОНТАЖ КОТЛА ВНИМИАНИЕ! Установка оборудования должна производится в соответствии с данной ин-струкцией и действующими стандартами. 4.1. Объем помещения, в котором устанавливается котел, должен быть не менее 8 м 3 . 4.2. Помещение, в котором устанавливается оборудование, долж...

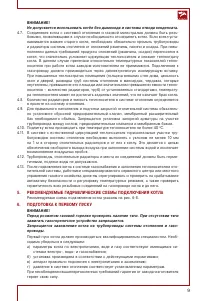

Страница 9 - в проекте на систему отопления.; РЕКОМЕНДУЕМЫЕ ГИДРАВЛИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ КОТЛА

9 Lemax-Clever V1.05 ВНИМАНИЕ! Не допускается использовать котёл без дымохода и системы отвода конденса та. 4.7. Соединения котла с системой отопления и газовой магистралью должны быть резь- бовыми, позволяющими в случае необходимости отсоединять котел. Если котел уста-навливается взамен старого кот...

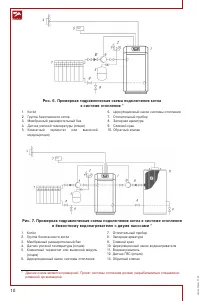

Страница 10 - Рис. 6. Примерная гидравлическая схема подключения котла

10 Lemax-Clever V1.05 1. Котёл2. Группа безопасности котла3. Мембранный расширительный бак4. Датчик уличной температуры (опция)5. Комнатный термостат или выносной модуль(опция) 6. Циркуляционный насос системы отопления7. Отопительный прибор8. Запорная арматура9. Сливной кран10. Обратный клапан Рис. ...

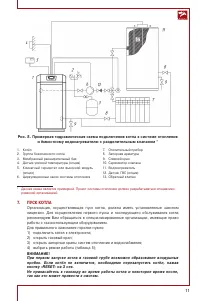

Страница 11 - и ёмкостному водонагревателю с разделительным клапаном *; ПУСК КОТЛА

11 Lemax-Clever V1.05 1. Котёл2. Группа безопасности котла3. Мембранный расширительный бак4. Датчик уличной температуры (опция)5. Комнатный термостат или выносной модуль (опция) 6. Циркуляционный насос системы отопления 7. Отопительный прибор8. Запорная арматура9. Сливной кран10. Сервомотор клапана1...

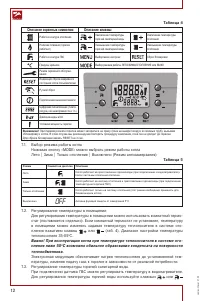

Страница 12 - Нажимая кнопку «MODE» можно выбрать режим работы котла; Таблица 5; OFF; или

12 Lemax-Clever V1.05 Таблица 4 Описание экранных символов: Описание клавиш: Работа в контуре отопления Увеличение температуры горячей санитарной воды Увеличение температуры отопления Наличие пламени (горелка работает) Уменьшение температуры горячей санитарной воды Уменьшение температуры отопления Р...

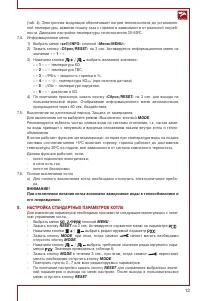

Страница 13 - НАСТРОЙКА СТАНДАРТНЫХ ПАРАМЕТРОВ КОТЛА

13 Lemax-Clever V1.05 (таб. 4). Электронная модуляция обеспечивает нагрев теплоносителя до установлен-ной температуры, изменяя подачу газа к горелке в зависимости от реальной потреб-ности. Диапазон настройки температуры теплоносителя 35-60 0 С. 7.4. Информационное меню 1) Выбрать меню « sel1/INFO » ...

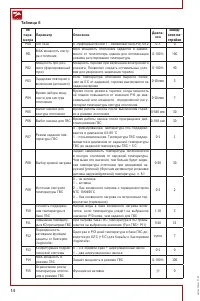

Страница 14 - Таблица 6; метра

14 Lemax-Clever V1.05 Таблица 6 № пара- метра Параметр Описание Диапа- зон Завод - ские на - стройки Р00 Тип газа 0 –природный газ или 1 – сжиженный газ (LPG) п.8.2 0-1 0 Р01 MА Х мощность конту-ра отопления MА Х мощность отопления задаётся в зависи-мости от теплопотерь здания для оптимизации режима...

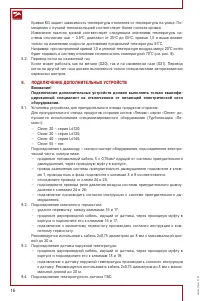

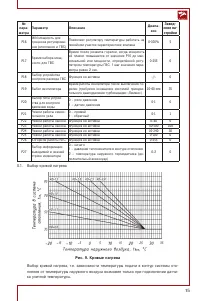

Страница 16 - ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ

16 Lemax-Clever V1.05 Кривая KD задает зависимость температуры отопления от температуры на улице. По-мещению с лучшей теплоизоляцией соответствует более пологая кривая. Изменение наклона кривой соответствует следующим значениям температуры си-стемы отопления: шаг ~ 3,5 0 С, диапазон от 35 0 С до 85 ...

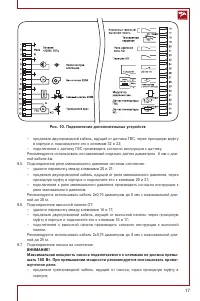

Страница 17 - Рис. 10. Подключение дополнительных устройств

17 Lemax-Clever V1.05 – проденьте двухпроводной кабель, идущий от датчика ГВС, через проходную муфту в корпусе и подсоедините его к клеммам 32 и 33; – подключение к датчику ГВС производить согласно инструкции к датчику. Рекомендуется использовать поставляемый отдельно датчик диаметром 6 мм с дли-ной...

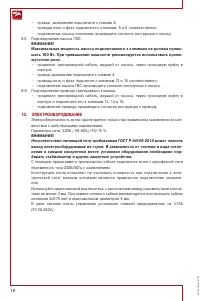

Страница 18 - ЭЛЕКТРООБОРУДОВАНИЕ; и максимальным диаметром 8 мм.

18 Lemax-Clever V1.05 – провод заземления подключите к клемме 4;– провода ноль и фаза подключите к клеммам 5 и 6 соответственно;– подключение насоса отопления производить согласно инструкции к насосу. 9.8. Подсоединение насоса ГВС: ВНИМАНИЕ! Максимальная мощность насоса подключаемого к клеммам не до...

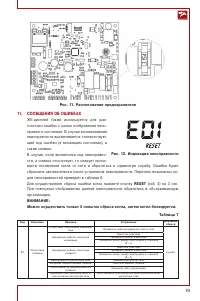

Страница 19 - СООБЩЕНИЯ ОБ ОШИБКАХ; Для осуществления сброса ошибки котла нажмите кнопку; RESET

19 Lemax-Clever V1.05 Рис. 11. Расположение предохранителя 11. СООБЩЕНИЯ ОБ ОШИБКАХ ЖК-дисплей также используется для диа-гностики ошибок с целью отображения неис-правного состояния. В случае возникновения неисправности высвечивается соответствую-щий код ошибки (в мигающем состоянии), а также символ...

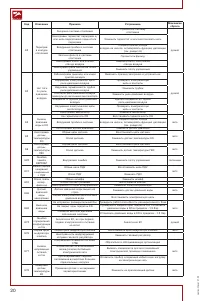

Страница 21 - Важно! Режим заполнения КО теплоносителем.; НАСТРОЙКА ГАЗОВОГО КЛАПАНА

21 Lemax-Clever V1.05 Важно! Режим заполнения КО теплоносителем. При первом включении котла активируется режим заполнения КО теплоносителем. Этот режим позволяет провести диагностику на работоспособность циркуляционного насоса до запуска основной горелки котла, а так же наиболее эффективно выполнить...

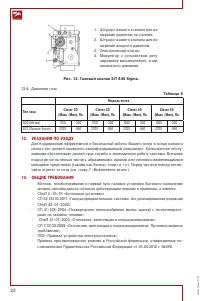

Страница 22 - Таблица 8; УКАЗАНИЯ ПО УХОДУ; рами на газовом топливе»

22 Lemax-Clever V1.05 1. Штуцер газового клапана для из- мерения давления на горелке 2. Штуцер газового клапана для из- мерения входного давления 3. Электрический клапан4. Модулятор с устройством регу- лирования максимального и ми-нимального давления Рис. 13. Газовый клапан SIT 845 Sigma. 12.4. Давл...

Страница 23 - ПАСПОРТ ИЗДЕЛИЯ; ОБЩИЕ СВЕДЕНИЯ; Габаритные размеры приведены на рисунке 4 и в таблице 3.; КОМПЛЕКТНОСТЬ; Наименование; Котел отопительный газовый «Лемакс» серии «CLEVER»; ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; тационных характеристик.

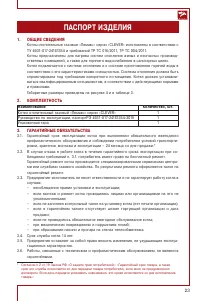

23 Lemax-Clever V1.05 ПАСПОРТ ИЗДЕЛИЯ 1. ОБЩИЕ СВЕДЕНИЯ Котлы отопительные газовые «Лемакс» серии «CLEVER» изготовлены в соответствии с ТУ 4931-017-24181354 и требований ТР ТС 016/2011, ТР ТС 004/2011. Котлы предназначены для нагрева систем отопления жилых и неопасных производ-ственных помещений, а ...

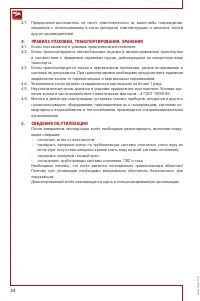

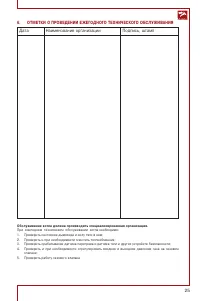

Страница 25 - ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ; Дата

25 Lemax-Clever V1.05 6. ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Дата Наименование организации Подпись, штамп Обслуживание котла должна производить специализированная организация. При ежегодном техническом обслуживании котла необходимо:1. Проверить состояние дымохода и силу тяги в ...

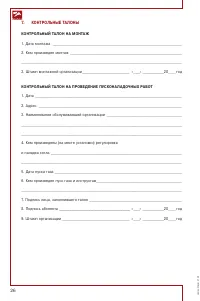

Страница 26 - КОНТРОЛЬНЫЕ ТАЛОНЫ; КОНТРОЛЬНЫЙ ТАЛОН НА МОНТА Ж

26 Lemax-Clever V1.05 7. КОНТРОЛЬНЫЕ ТАЛОНЫ КОНТРОЛЬНЫЙ ТАЛОН НА МОНТА Ж 1. Дата монтажа __________________________________________________________________________ 2. Кем произведен монтаж ________________________________________________________________ ______________________________________________...
