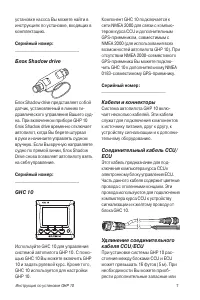

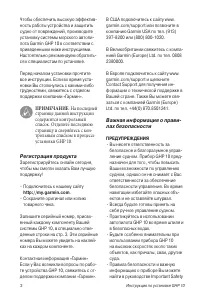

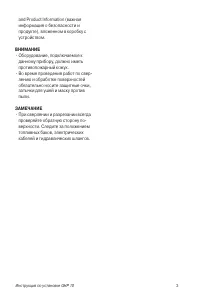

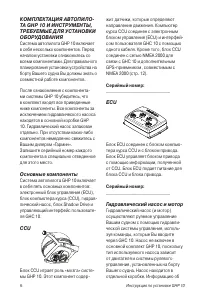

Инструкция по установке GHP 10 7 установке насоса Вы можете найти в инструкциях по установке, входящих в комплектацию. Серийный номер: _______________________________ Блок Shadow drive Блок Shadow drive представляет собой датчик, установленный в линиях ги-дравлического управления Вашего суд-на. При ...

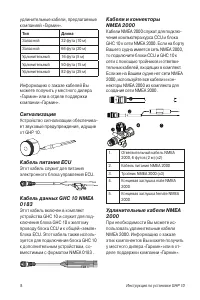

8 Инструкция по установке GHP 10 удлинительные кабели, предлагаемые компанией «Гармин». Тип Длина Запасной 32 фута (10 м) Запасной 66 фута (20 м) Удлинительный 16 фута (5 м) Удлинительный 50 фута (15 м) Удлинительный 82 фута (25 м) Информацию о заказе кабелей Вы можете получить у местного дилера «Га...

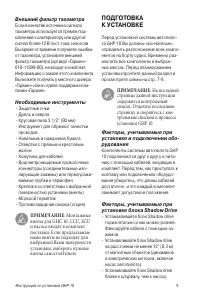

Инструкция по установке GHP 10 9 Внешний фильтр тахометра Если в качестве источника сигнала тахометра используется прямое под-ключение к альтернатору или другой сигнал более 12 В пост. тока, или если Вы время от времени получаете ошибки от тахометра, установите внешний фильтр тахометра (артикул «Гар...

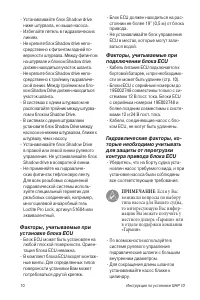

10 Инструкция по установке GHP 10 • Устанавливайте блок Shadow drive ниже штурвала, но выше насоса. • Избегайте петель в гидравлических линиях. • Не крепите блок Shadow drive непо- средственно к фитингам задней по-верхности штурвала. Между фитингом на штурвале и блоком Shadow drive должен находиться...

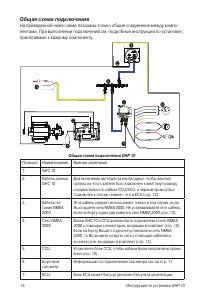

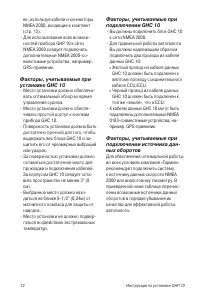

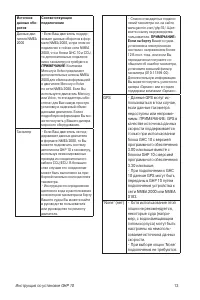

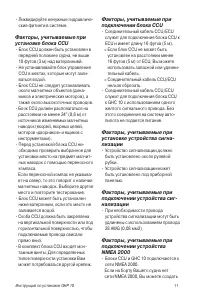

14 Инструкция по установке GHP 10 Общая схема подключения На приведенной ниже схеме показаны только общие соединения между компо-нентами. При выполнении подключений см. подробные инструкции по установке, прилагаемые к каждому компоненту. Общая схема подключения GHP 10 Позиция Наименование Важные зам...

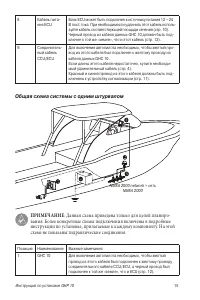

Инструкция по установке GHP 10 15 8. Кабель пита-ния ECU Блок ECU может быть подключен к источнику питания 12 – 24 В пост. тока. При необходимости удлинить этот кабель исполь-зуйте кабель соответствующей площади сечения (стр. 10).Черный провод из кабеля данных GHC 10 должен быть под-ключен к той же ...

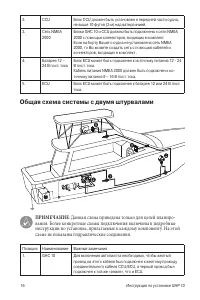

16 Инструкция по установке GHP 10 2. CCU Блок CCU должен быть установлен в передней части судна, не выше 10 футов (3 м) над ватерлинией. 3. Сеть NMEA 2000 Блоки GHC 10 и CCU должны быть подключены к сети NMEA 2000 с помощью коннекторов, входящих в комплект.Если на борту Вашего судна не установлена с...

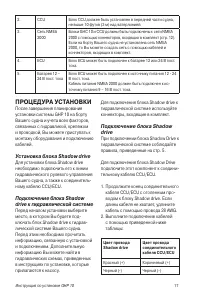

Инструкция по установке GHP 10 17 2. CCU Блок CCU должен быть установлен в передней части судна, не выше 10 футов (3 м) над ватерлинией. 3. Сеть NMEA 2000 Блоки GHC 10 и CCU должны быть подключены к сети NMEA 2000 с помощью коннекторов, входящих в комплект (стр. 12).Если на борту Вашего судна не уст...

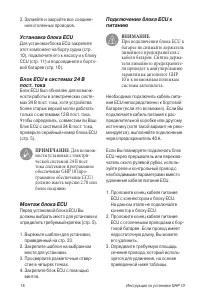

18 Инструкция по установке GHP 10 3. Запаяйте и закройте все соедине- ния оголенных проводов. Установка блока ECU Для установки блока ECU закрепите этот компонент на борту судна (стр. 10), подключите его к насосу и к блоку CCU (стр. 11) и подсоедините к борто-вой батарее (стр. 10). Блок ECU в систем...

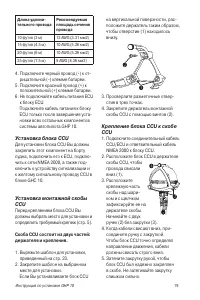

Инструкция по установке GHP 10 19 Длина удлини-тельного провода Рекомендуемая площадь сечения провода 10 футов (3 м) 12 AWG (3.31 мм2) 15 футов (4.5 м) 10 AWG (5.26 мм2) 20 футов (6 м) 10 AWG (5.26 мм2) 25 футов (7.5 м) 8 AWG (8.36 мм2) 4. Подключите черный провод (-) к от- рицательной (-) клемме ба...

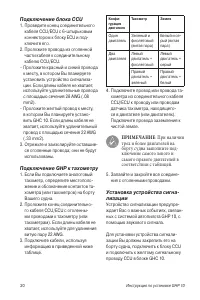

20 Инструкция по установке GHP 10 Подключение блока CCU 1. Проведите конец соединительного кабеля CCU/ECU с 6-штырьковым коннектором к блоку ECU и под-ключите его. 2. Проложите провода из оголенной части кабеля к соединительному кабелю CCU/ECU. • Проложите красный и синий провода к месту, в котором ...

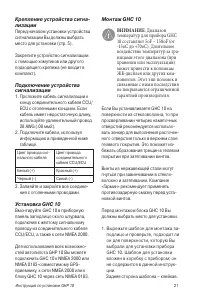

Инструкция по установке GHP 10 21 Крепление устройства сигна- лизации Перед началом установки устройства сигнализации Вы должны выбрать место для установки (стр. 5). Закрепите устройство сигнализации с помощью хомутиков или другого подходящего крепежа (не входит в комплект). Подключение устройства с...

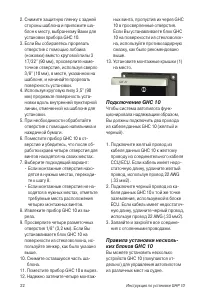

22 Инструкция по установке GHP 10 2. Снимите защитную пленку с задней стороны шаблона и приложите ша-блон к месту, выбранному Вами для установки прибора GHC 10. 3. Если Вы собираетесь прорезать отверстие с помощью лобзика (ножовки) вместо круговой пилы 3 17/32” (90 мм), просверлите наме-точное отвер...

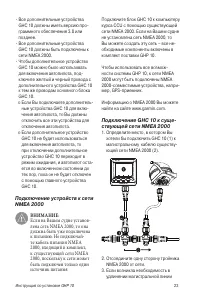

Инструкция по установке GHP 10 23 • Все дополнительные устройства GHC 10 должны иметь версию про-граммного обеспечения 3.0 или позднее. • Все дополнительные устройства GHC 10 должны быть подключены к сети NMEA 2000. • Чтобы дополнительное устройство GHC 10 можно было использовать для включения автоп...

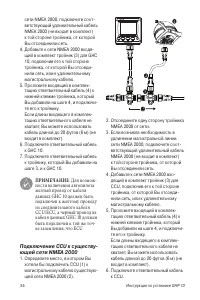

24 Инструкция по установке GHP 10 сети NMEA 2000, подключите соот-ветствующий удлинительный кабель NMEA 2000 (не входит в комплект) к той стороне тройника, от которой Вы отсоединили сеть. 4. Добавьте к сети NMEA 2000 входя- щий в комплект тройник (3) для GHC 10, подключив его к той стороне тройника,...

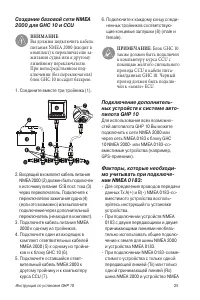

Инструкция по установке GHP 10 25 Создание базовой сети NMEA 2000 для GHC 10 и CCU ВНИМАНИЕ: Вы должны подключить кабель питания NMEA 2000 (входит в комплект) к переключателю за- жигания судна или к другому линейному переключателю. При непосредственном под- ключении (без переключателя) блок GHC 10 п...

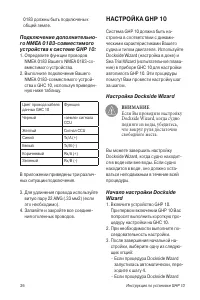

26 Инструкция по установке GHP 10 0183 должны быть подключены к общей земле. Подключение дополнительно- го NMEA 0183-совместимого устройства к системе GHP 10: 1. Определите функции проводов NMEA 0183 Вашего NMEA 0183-со-вместимого устройства. 2. Выполните подключение Вашего NMEA 0183-совместимого ус...

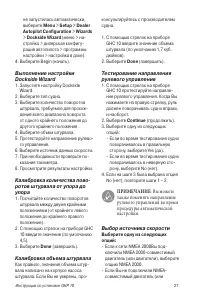

Инструкция по установке GHP 10 27 не запустилась автоматически, выберите Menu > Setup > Dealer Autopilot Configuration > Wizards > Dockside Wizard (меню > на-стройка > дилерская конфигу-рация автопилота > программы настройки > настройка в доке). 4. Выберите Begin (начать). Вы...

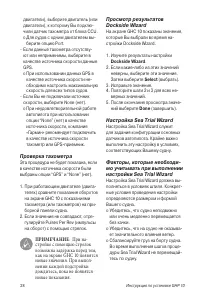

28 Инструкция по установке GHP 10 двигатели), выберите двигатель (или двигатели), к которому Вы подклю-чили датчик тахометра от блока CCU. o Для судов с одним двигателем вы- берите опцию Port. • Если данные тахометра отсутству- ют или неприменимы, выберите в качестве источника скорости данные GPS. o...

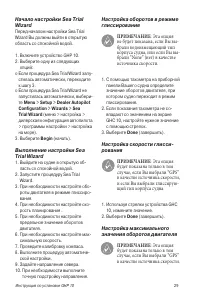

Инструкция по установке GHP 10 29 Начало настройки Sea Trial Wizard Перед началом настройки Sea Trial Wizard Вы должны выйти в открытую область со спокойной водой. 1. Включите устройство GHP 10.2. Выберите одну из следующих опций: o Если процедура Sea Trial Wizard запу- стилась автоматически, перехо...

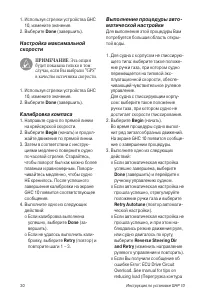

30 Инструкция по установке GHP 10 1. Используя стрелки устройства GHC 10, измените значение. 2. Выберите Done (завершить). Настройка максимальной скорости ПРИМЕЧАНИЕ: Эта опция будет показана только в том случае, если Вы выбрали “GPS” в качестве источника скорости. 1. Используя стрелки устройства GH...

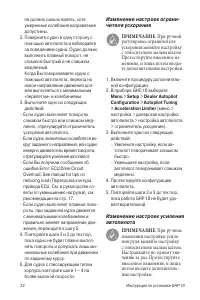

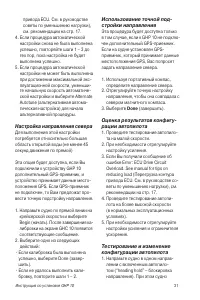

32 Инструкция по установке GHP 10 не должно сильно вилять, хотя умеренные колебания направления допустимы. 2. Поверните судно в одну сторону с помощью автопилота и наблюдайте за поведением судна. Судно должно выполнить плавный поворот: не слишком быстрый и не слишком медленный. Когда Вы поворачивает...

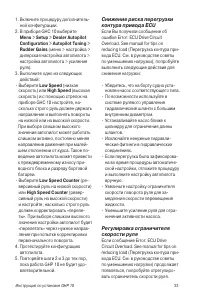

Инструкция по установке GHP 10 33 1. Включите процедуру дополнитель- ной конфигурации. 2. В приборе GHC 10 выберите Menu > Setup > Dealer Autopilot Configuration > Autopilot Tuning > Rudder Gains (меню > настройка > дилерская настройка автопилота > настройка автопилота > усил...

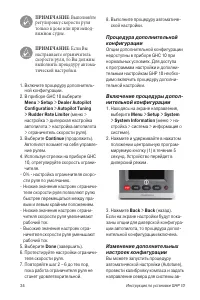

34 Инструкция по установке GHP 10 ПРИМЕЧАНИЕ: Выполняйте регулировку скорости руля только в доке или при непод- вижном судне. ПРИМЕЧАНИЕ: Если Вы настраиваете ограничитель скорости руля, то Вы должны выполнить процедуру автома- тической настройки. 1. Включите процедуру дополнитель- ной конфигурации....

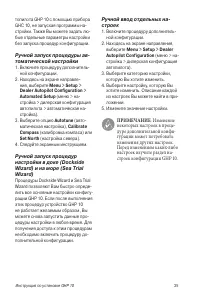

Инструкция по установке GHP 10 35 топилота GHP 10 с помощью прибора GHC 10, не запуская программы на-стройки. Также Вы можете задать лю-бые отдельные параметры настройки без запуска процедур конфигурации. Ручной запуск процедуры ав- томатической настройки 1. Включите процедуру дополнитель- ной конфи...

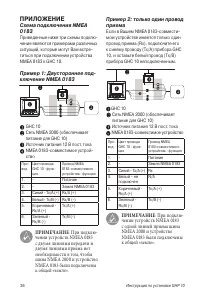

36 Инструкция по установке GHP 10 ПРИЛОЖЕНИЕ Схема подключения NMEA 0183 Приведенные ниже три схемы подклю-чения являются примерами различных ситуаций, которые могут Вам встре-титься при подключении устройства NMEA 0183 к GHC 10. Пример 1: Двустороннее под- ключение NMEA 0183 GHC 10 Сеть NMEA 2000 (...

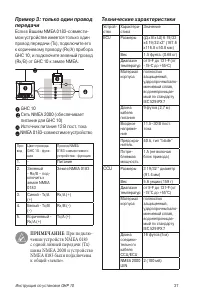

Инструкция по установке GHP 10 37 > > > > > > + - Пример 3: только один провод передачи Если в Вашем NMEA 0183-совмести-мом устройстве имеется только один провод передачи (Tx), подключите его к коричневому проводу (Rx/A) прибора GHC 10, и подключите зеленый провод (Rx/B) от GHC 10 ...

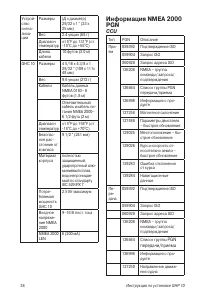

38 Инструкция по установке GHP 10 Устрой-ство сигна-лиза-ции Размеры (Д х диаметр) 29/32 x 1 “ (23 x 25 мм) Вес 2.4 унции (68 г) Диапазон температур от 5 o F до 131 o F (от -15 о С до +55 о С) Длина кабеля 10 футов (3.0 м) GHC 10 Размеры 4 5/16 x 4 3/8 x 1 29/32 “ (109 x 111x 48 мм) Вес 9.6 унции (2...

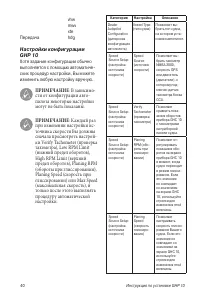

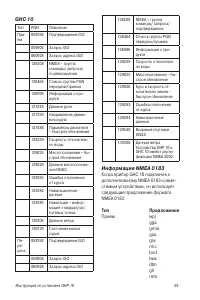

40 Инструкция по установке GHP 10 vhw mwv xte Передача hdg Настройки конфигурации GHP 10 Хотя задание конфигурации обычно выполняется с помощью автоматиче-ских процедур настройки, Вы можете изменить любую настройку вручную. ПРИМЕЧАНИЕ: В зависимо- сти от конфигурации авто- пилота некоторые настройки...

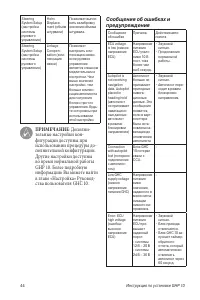

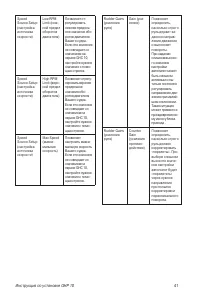

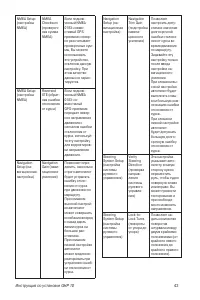

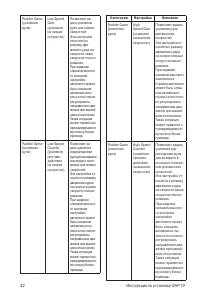

44 Инструкция по установке GHP 10 Steering System Setup (настройка системы рулевого управления) Helm Displace-ment (объем штурвала) Позволяет выпол-нить калибровку значения объема штурвала. Steering System Setup (настройка системы рулевого управления) Linkage Compen-sation (ком-пенсация связи) Позво...

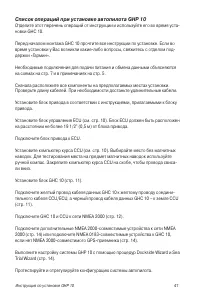

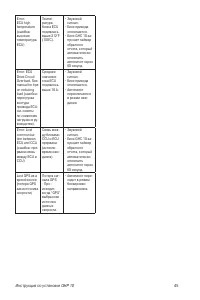

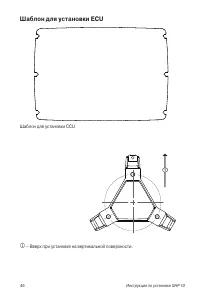

Инструкция по установке GHP 10 47 Список операций при установке автопилота GHP 10 Отделите этот перечень операций от инструкции и используйте его во время уста-новки GHC 10. Перед началом монтажа GHC 10 прочтите все инструкции по установке. Если во время установки у Вас возникли какие-либо вопросы, ...

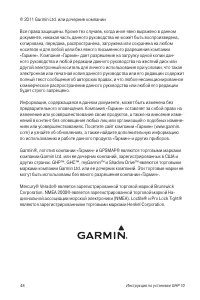

48 Инструкция по установке GHP 10 © 2011 Garmin Ltd. или дочерние компании Все права защищены. Кроме тех случаев, когда иное явно выражено в данном документе, никакая часть данного руководства не может быть воспроизведена, копирована, передана, распространена, загружена или сохранена на любом носите...
