Руководство пользователя ноутбука 7 Информация о правилах безопасности С о б л ю д е н и е н и ж е с л е д у ю щ и х п р а в и л т е х н и к и б е з о п а с н о с т и продлит срок службы Вашего ноутбука. Соблюдайте все правила предосторожности и инструкции. За исключением описанного в настоящем руко...

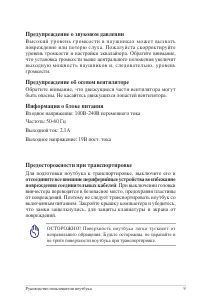

Руководство пользователя ноутбука 9 Предосторожности при транспортировке Для подготовки ноутбука к транспортировке, выключите его и отсоедините все внешние периферийные устройства во избежание повреждения соединительных кабелей . При выключении головки винчестера переводятся в безопасное место, пред...

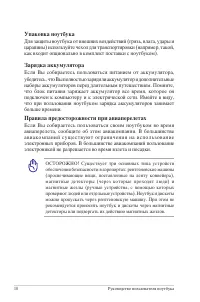

10 Руководство пользователя ноутбука Упаковка ноутбука Для защиты ноутбука от внешних воздействий (грязь, влага, удары и царапины) используйте чехол для транспортировки (например, такой, как входит опционально в комплект поставки с ноутбуком). Зарядка аккумулятора Если Вы собираетесь пользоваться пи...

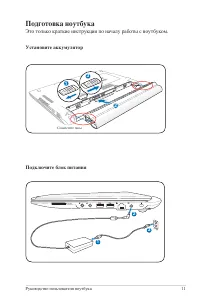

Руководство пользователя ноутбука 11 Подготовка ноутбука Это только краткие инструкции по началу работы с ноутбуком. Установите аккумулятор Подключите блок питания 2 1 2 1 3 3 Совместите пазы 1 3 110V-220V 2

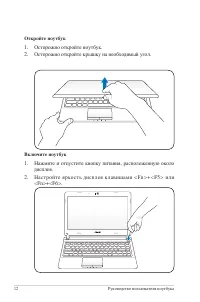

12 Руководство пользователя ноутбука Откройте ноутбук 1. Осторожно откройте ноутбук.2. Осторожно откройте крышку на необходимый угол. Включите ноутбук 1. Нажмите и отпустите кнопку питания, расположенную около дисплея. 2. Настройте яркость дисплея клавишами <Fn>+<F5> или <Fn>+<F...

16 Руководство пользователя ноутбука 7 6 Клавиатура Клавиатура состоит из клавиш стандартного размера с удобным ходом (глубиной нажатия) и подставкой для обеих рук. Клавиатура содержит две функциональные к л а в и ш и W i n d o w s д л я о б л е г ч е н и я н а в и г а ц и и в операционной системе W...

Руководство пользователя ноутбука 17 Нижняя сторона Расположение элементов на нижней стороне может отличаться в зависимости от модели. Размер аккумулятора варьируется от его емкости и модели ноутбука. Н и ж н я я ч а с т ь н о у т б у к а м о ж е т с и л ь н о н а г р е в а т ь с я . Б у д ь т е о с...

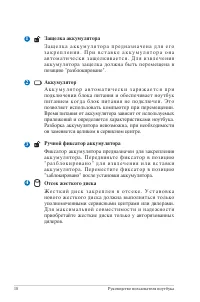

18 Руководство пользователя ноутбука Защелка аккумулятора З а щ е л к а а к к у м у л я т о р а п р е д н а з н а ч е н а д л я е г о з а к р е п л е н и я . П р и в с т а в к е а к к у м у л я т о р а о н а а в т о м а т и ч е с к и з а щ е л к и в а е т с я . Д л я и з в л е ч е н и я а к к у м у ...

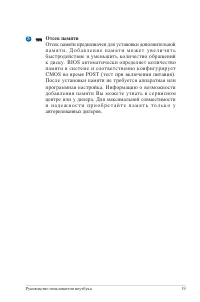

Руководство пользователя ноутбука 19 Отсек памяти Отсек памяти предназначен для установки дополнительной п а м я т и . Д о б а в л е н и е п а м я т и м о ж е т у в е л и ч и т ь быстродействие и уменьшить количество обращений к диску. BIOS автоматически определяет количество п а м я т и в с и с т е...

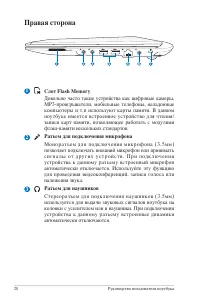

20 Руководство пользователя ноутбука Правая сторона 3 2 1 4 6 7 5 1 2 3 Слот Flash Memory Довольно часто такие устройства как цифровые камеры, МР3-проигрыватели, мобильные телефоны, наладонные компьютеры и т.п используют карты памяти. В данном ноутбуке имеется встроенное устройство для чтения/ запис...

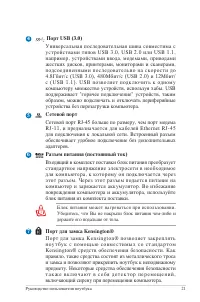

Руководство пользователя ноутбука 21 Порт USB (3.0) Универсальная последовательная шина совместима с устройствами типов USB 3.0, USB 2.0 или USB 1.1, например, устройствами ввода, модемами, приводами жестких дисков, принтерами, мониторами и сканерами, п о д с о е д и н е н н ы м и п о с л е д о в а ...

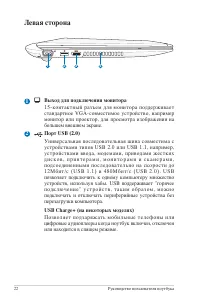

22 Руководство пользователя ноутбука Левая сторона 2 1 3 4 1 2 Выход для подключения монитора 1 5 - к о н т а к т н ы й р а з ъ е м д л я м о н и т о р а п о д д е р ж и в а е т стандартное VGA-совместимое устройство, например монитор или проектор, для просмотра изображения на большем внешнем экране...

Руководство пользователя ноутбука 23 HDMI Разъем HDMI Это цифровой аудио- /видеоинтерфейс, предназначенный для передачи аудио- /видеосигнала между различными у с т р о й с т в а м и ( н а п р и м е р , м е ж д у в и д е о п р и с т а в к о й / D V D п р о и г р ы в а т е л е м / а у д и о - / в и д ...

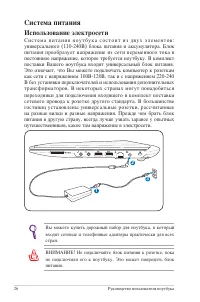

26 Руководство пользователя ноутбука Система питания Использование электросети С и с т е м а п и т а н и я н о у т б у к а с о с т о и т и з д в у х э л е м е н т о в : универсального (110-240В) блока питания и аккумулятора. Блок питания преобразует напряжение из сети переменного тока в постоянное н...

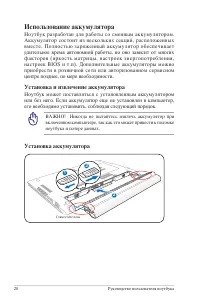

28 Руководство пользователя ноутбука ВАЖНО! Никогда не пытайтесь извлечь аккумулятор при включенном компьютере, так как это может привести к поломке ноутбука и потере данных. Установка аккумулятора Использование аккумулятора Ноутбук разработан для работы со сменным аккумулятором. Аккумулятор состоит...

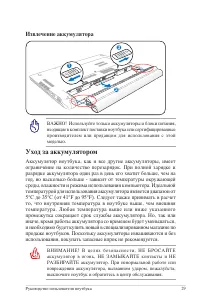

Руководство пользователя ноутбука 29 ВАЖНО! Используйте только аккумуляторы и блоки питания, входящие в комплект поставки ноутбука или сертифицированные производителем или продавцом для использования с этой моделью. Извлечение аккумулятора В Н И М А Н И Е ! В ц е л я х б е з о п а с н о с т и , Н Е ...

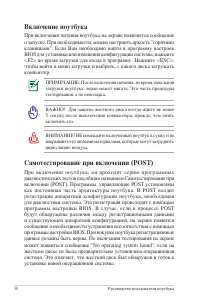

30 Руководство пользователя ноутбука ВАЖНО! Для защиты жесткого диска всегда ждите не менее 5 секунд после выключения компьютера, прежде, чем опять включить его. ВНИМАНИЕ! НЕ помещайте включенный ноутбук в сумку и не накрывайте его любыми материалами, которые могут затруднить циркуляцию воздуха. ПРИ...

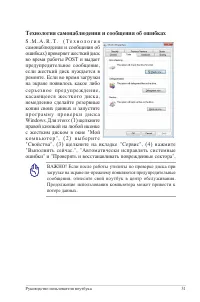

Руководство пользователя ноутбука 31 ВАЖНО! Если после работы утилиты по проверке диска при загрузке на экране по-прежнему появляются предупредительные сообщения, отнесите свой ноутбук в центр обслуживания. Продолжение использования компьютера может привести к потере данных. Технология самонаблюдени...

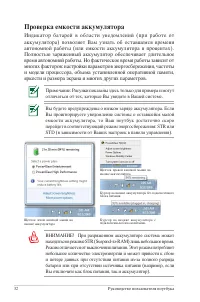

32 Руководство пользователя ноутбука Вы будете предупреждены о низком заряде аккумулятора. Если Вы проигнорируете уведомление системы о оставшейся малой емкости аккумулятора, то Ваш ноутбук достаточно скоро перейдет в соответствующий режим энергосбережения: STR или STD (в зависимости от Ваших настро...

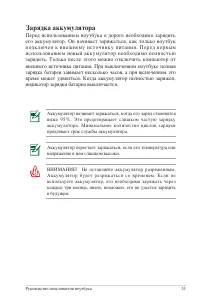

Руководство пользователя ноутбука 33 ВНИМАНИЕ! Не оставляйте аккумулятор разряженным. А к к у м у л я т о р б у д е т р а з р я ж а т ь с я с о в р е м е н е м . Е с л и н е используете аккумулятор, его необходимо заряжать через каждые три месяца, иначе, возможно, его не удастся зарядить в будущем. ...

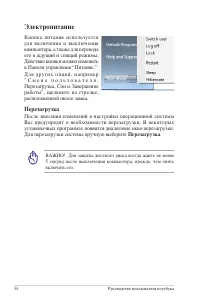

34 Руководство пользователя ноутбука ВАЖНО! Для защиты жесткого диска всегда ждите не менее 5 секунд после выключения компьютера, прежде, чем опять включить его. Электропитание Кнопка питания используется для включения и выключения компьютера, а также для перевода его в ждущий и спящий режимы. Дейст...

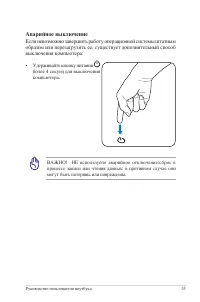

Руководство пользователя ноутбука 35 Аварийное выключение Если невозможно завершить работу операционной системы штатным образом или перезагрузить ее, существует дополнительный способ выключения компьютера: • Удерживайте кнопку питания более 4 секунд для выключения компьютера. ВАЖНО! НЕ используйте а...

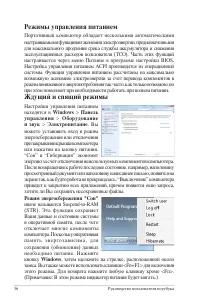

36 Руководство пользователя ноутбука Ждущий и спящий режимы Настройки управления питанием находятся в Windows > Панель управления > Оборудование и звук > Электропитание . Вы можете установить вход в режим энергосбережения или отключения при закрывании крышки компьютера или нажатии на кнопку...

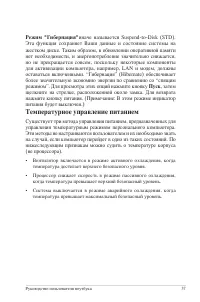

Руководство пользователя ноутбука 37 Температурное управление питанием Существует три метода управления питанием, предназначенных для управления температурным режимом персонального компьютера. Эти методы не настраиваются пользователем и их необходимо знать на случай, если компьютер перейдет в одно и...

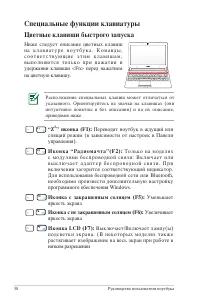

38 Руководство пользователя ноутбука Специальные функции клавиатуры Цветные клавиши быстрого запуска Ниже следует описание цветных клавиш н а к л а в и а т у р е н о у т б у к а . К о м а н д ы , с о о т в е т с т в у ю щ и е э т и м к л а в и ш а м , в ы п о л н я ю т с я т о л ь к о п р и н а ж а ...

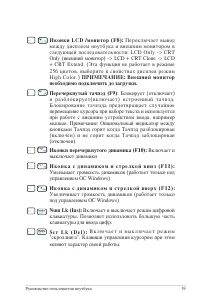

Руководство пользователя ноутбука 39 Иконки LCD /монитор (F8): Переключает вывод между дисплеем ноутбука и внешним монитором в следующей последовательности: LCD Only -> CRT Only (внешний монитор) -> LCD + CRT Clone -> LCD + CRT Extend. (Эта функция не работает в режиме 2 5 6 ц в е т о в , в...

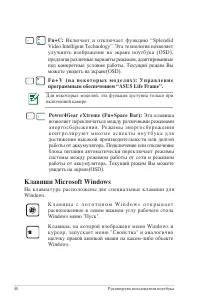

40 Руководство пользователя ноутбука Клавиши Microsoft Windows Н а к л а в и а т у р е р а с п о л о ж е н ы д в е с п е ц и а л ь н ы е к л а в и ш и д л я Windows. Fn+C: Включает и отключает функцию “Splendid Video Intelligent Technology”. Эта технология позволяет улучшить изображение на экране но...

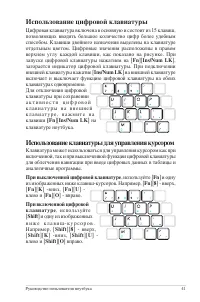

Руководство пользователя ноутбука 41 Использование цифровой клавиатуры Цифровая клавиатура включена в основную и состоит из 15 клавиш, позволяющих вводить большое количество цифр более удобным способом. Клавиши двойного назначения выделены на клавиатуре отдельным цветом. Цифровые значения расположен...

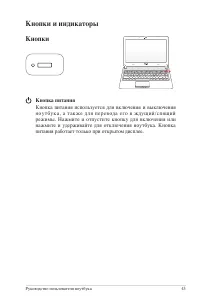

Руководство пользователя ноутбука 43 Кнопки и индикаторы Кнопки Кнопка питания Кнопка питания используется для включения и выключения н о у т б у к а , а т а к ж е д л я п е р е в о д а е г о в ж д у щ и й / с п я щ и й режимы. Нажмите и отпустите кнопку для включения или нажмите и удерживайте для о...

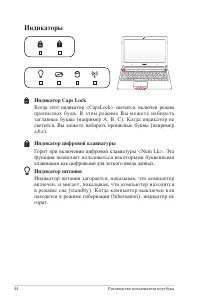

44 Руководство пользователя ноутбука Индикаторы Индикатор Caps Lock Когда этот индикатор <CapsLock> светится, включен режим п р о п и с н ы х б у к в . В э т о м р е ж и м е В ы м о ж е т е н а б и р а т ь заглавные буквы (например A, B, C). Когда индикатор не светится, Вы можете набирать проп...

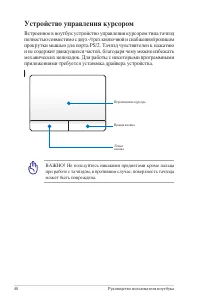

48 Руководство пользователя ноутбука ВАЖНО! Не пользуйтесь никакими предметами кроме пальца при работе с тачпэдом, в противном случае, поверхность тачпэда может быть повреждена. Устройство управления курсором Встроенное в ноутбук устройство управления курсором типа тачпэд полностью совместимо с двух...

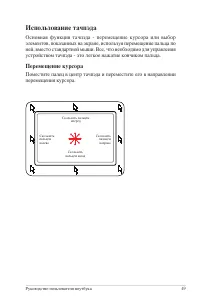

Руководство пользователя ноутбука 49 Использование тачпэда Основная функция тачпэда - перемещение курсора или выбор элементов, показанных на экране, используя перемещение пальца по ней, вместо стандартной мыши. Все, что необходимо для управления устройством тачпэда - это легкое нажатие кончиком паль...

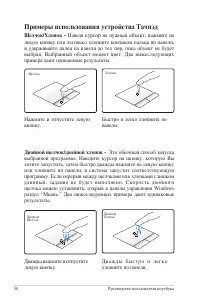

50 Руководство пользователя ноутбука Нажмите и отпустите левую кнопку. Быстро и легко хлопните по панели. Примеры использования устройства Тачпэд Щелчок/Хлопок - Наведя курсор на нужный объект, нажмите на левую кнопку или легонько хлопните кончиком пальца по панели, и удерживайте палец на панели до ...

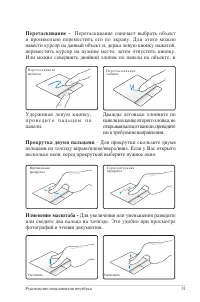

Руководство пользователя ноутбука 51 Увеличить Перетаскивание - Перетаскивание означает выбрать объект и произвольно переместить его по экрану. Для этого можно навести курсор на данный объект и, держа левую кнопку нажатой, переместить курсор на нужное место, затем отпустить кнопку. Или можно соверши...

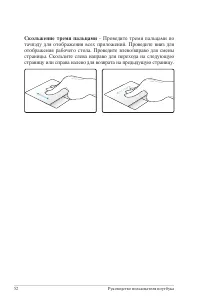

52 Руководство пользователя ноутбука Скольжение тремя пальцами - Проведите тремя пальцами по тачпэду для отображения всех приложений. Проведите вниз для отображения рабочего стола. Проведите влево/вправо для смены страницы. Скользите слева направо для перехода на следующую страницу или справа налево...

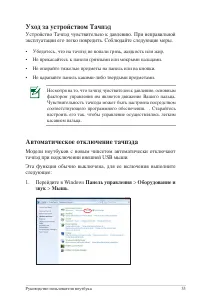

Руководство пользователя ноутбука 53 Несмотря на то, что тачпэд чувствителен к давлению, основным фактором управления им является движение Вашего пальца. Чувствительность тачпэда может быть настроена посредством соответствующего программного обеспечения. . Старайтесь настроить его так, чтобы управле...

54 Руководство пользователя ноутбука 2. Выберите вкладку Device Settings и установите флажок Отключать внутреннее указывающее устройство при подключении внешнего указывающего устройства к порту USB . 3. Нажмите ОК для завершения конфигурации.

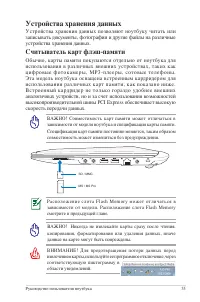

Руководство пользователя ноутбука 55 Считыватель карт флэш-памяти Обычно, карты памяти покупаются отдельно от ноутбука для использования в различных внешних устройствах, таких как ц и ф р о в ы е ф о т о к а м е р ы , М Р 3 - п л е е р ы , с о т о в ы е т е л е ф о н ы . Эта модель ноутбука оснащена...

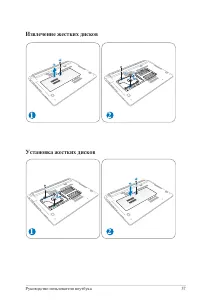

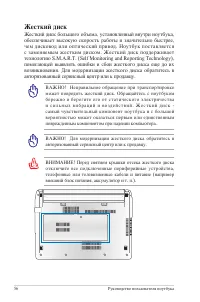

56 Руководство пользователя ноутбука ВНИМАНИЕ! Перед снятием крышки отсека жесткого диска отключите все подключенные периферийные устройства, телефонные или телевизионные кабели и питание (например внешний блок питания, аккумулятор и т. п.). Жесткий диск Жесткий диск большого объема, установленный в...

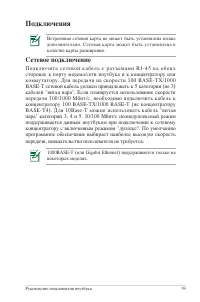

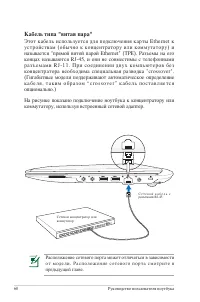

Руководство пользователя ноутбука 59 Встроенная сетевая карта не может быть установлена позже дополнительно. Сетевая карта может быть установлена в качестве карты расширения. Подключения Сетевое подключение П о д к л ю ч и т е с е т е в о й к а б е л ь с р а з ъ е м а м и R J - 4 5 н а о б е и х сто...

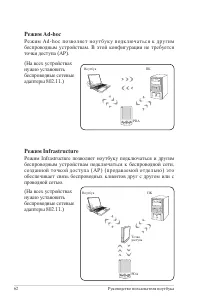

62 Руководство пользователя ноутбука Режим Аd-hoc Р е ж и м А d - h o c п о з в о л я е т н о у т б у к у п о д к л ю ч а т ь с я к д р у г и м беспроводным устройствам. В этой конфигурации не требуется точки доступа (AP). (На всех устройствах нужно установить беспроводные сетевые адаптеры 802.11.) ...

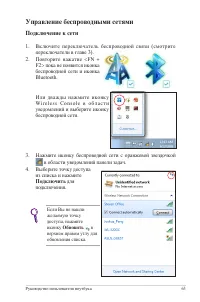

Руководство пользователя ноутбука 63 Управление беспроводными сетями Подключение к сети 1. Включите переключатель беспроводной связи (смотрите переключатели в главе 3). 2. Повторите нажатие <FN + F2> пока не появится иконка беспроводной сети и иконка Bluetooth. Или дважды нажмите иконку W i r ...

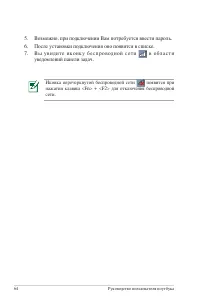

64 Руководство пользователя ноутбука 5. Возможно, при подключении Вам потребуется ввести пароль.6. После установки подключения оно появится в списке.7. В ы у в и д и т е и к о н к у б е с п р о в о д н о й с е т и в о б л а с т и уведомлений панели задач. Иконка перечеркнутой беспроводной сети появи...

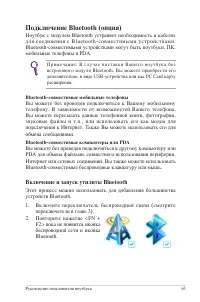

Руководство пользователя ноутбука 65 Подключение Bluetooth (опция) Ноутбук с модулем Bluetooth устраняет необходимость в кабелях д л я с о е д и н е н и я с B l u e t o o t h - с о в м е с т и м ы м и у с т р о й с т в а м и . Bluetooth-совместимыми устройствами могут быть ноутбуки, ПК, мобильные те...

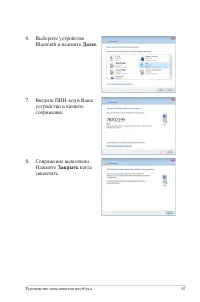

Руководство пользователя ноутбука 67 6. Выберите устройство Bluetooth и нажмите Далее . 7. Введите ПИН-код в Ваше устройство и начните сопряжение. 8. Сопряжение выполнено. Нажмите Закрыть когда закончите.

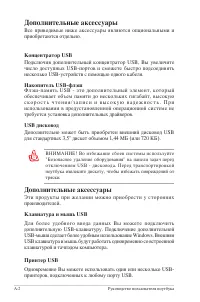

A-2 Руководство пользователя ноутбука Дополнительные аксессуары Все приводимые ниже аксессуары являются опциональными и приобретаются отдельно. Концентратор USB Подключив дополнительный концентратор USB, Вы увеличите число доступных USB-портов и сможете быстро подсоединять несколько USB-устройств с ...

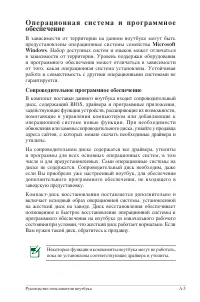

Руководство пользователя ноутбука A-3 О п е р а ц и о н н а я с и с т е м а и п р о г р а м м н о е обеспечение В зависимости от территории на данном ноутбуке могут быть предустановлены операционные системы семейства Microsoft Windows . Набор доступных систем и языков может отличаться в зависимости ...

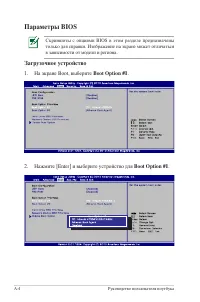

A-4 Руководство пользователя ноутбука Параметры BIOS Загрузочное устройство 1. На экране Boot, выберите Boot Option #1 . 2. Нажмите [Enter] и выберите устройство для Boot Option #1 . Скриншоты с опциями BIOS в этом разделе предназначены только для справки. Изображение на экране может отличаться в за...

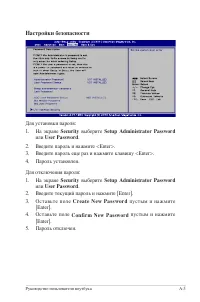

Руководство пользователя ноутбука A-5 Настройки безопасности Для установки пароля:1. На экране Security выберите Setup Administrator Password или User Password . 2. Введите пароль и нажмите <Enter>.3. Введите пароль еще раз и нажмите клавишу <Enter>.4. Пароль установлен. Для отключения п...

A-6 Руководство пользователя ноутбука Сохранение изменений Если Вы хотите сохранить параметры конфигурации, Вы должны сохранить изменения при выходе из BIOS. Если Вы хотите вернуться к параметрам по умолчанию, выберите Restore Defaults . Для сохранения параметров по умолчанию Вы должны сохранить пар...

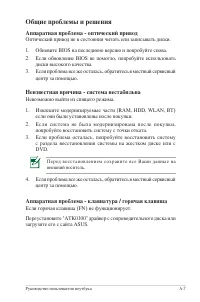

Руководство пользователя ноутбука A-7 Общие проблемы и решения Аппаратная проблема - оптический привод Оптический привод не в состоянии читать или записывать диски. 1. Обновите BIOS на последнюю версию и попробуйте снова.2. Если обновление BIOS не помогло, попробуйте использовать диски высокого каче...

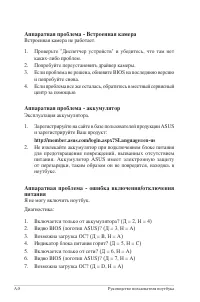

A-8 Руководство пользователя ноутбука Аппаратная проблема - Встроенная камера Встроенная камера не работает. 1. Проверьте "Диспетчер устройств" и убедитесь, что там нет каких-либо проблем. 2. Попробуйте переустановить драйвер камеры. 3. Если проблема не решена, обновите BIOS на последнюю вер...

Руководство пользователя ноутбука A-9 Симптомы и решения: A. Возможно, это аппаратная проблема; обратитесь за помощью в сервисный центр. B. Проблема вызвана операционной системой, попробуйте восстановить Вашу систему с раздела восстановления или с диска(-ов) восстановления. ВАЖНО! Перед восстановлен...

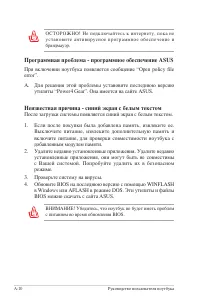

A-10 Руководство пользователя ноутбука О С Т О Р О Ж Н О ! Н е п о д к л ю ч а й т е с ь к и н т е р н е т у , п о к а н е у с т а н о в и т е а н т и в и р у с н о е п р о г р а м м н о е о б е с п е ч е н и е и брандмауэр. Программная проблема - программное обеспечение ASUS При включении ноутбука ...

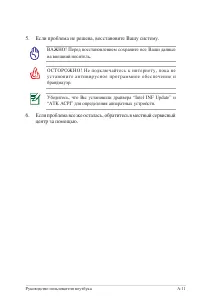

Руководство пользователя ноутбука A-11 5. Если проблема не решена, восстановите Вашу систему. ВАЖНО! Перед восстановлением сохраните все Ваши данные на внешний носитель. О С Т О Р О Ж Н О ! Н е п о д к л ю ч а й т е с ь к и н т е р н е т у , п о к а н е у с т а н о в и т е а н т и в и р у с н о е п ...

A-12 Руководство пользователя ноутбука Программная проблема - BIOS Обновление BIOS. 1. Пожалуйста узнайте модель ноутбука и загрузите последний BIOS с сайта ASUS и сохраните его на флэш-диске. 2. Подключите флэш-диск к ноутбуку и включите ноутбук. 3. Используйте функцию “Start Easy Flash” на страниц...

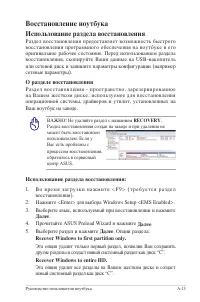

Руководство пользователя ноутбука A-13 Восстановление ноутбука Использование раздела восстановления Раздел восстановления предоставляет возможность быстрого восстановления программного обеспечения на ноутбуке в его оригинальное рабочее состояние. Перед использованием раздела восстановления, скопируй...

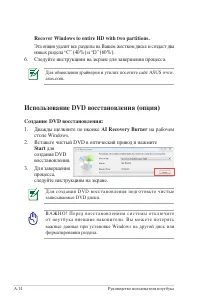

A-14 Руководство пользователя ноутбука Recover Windows to entire HD with two partitions. Эта опция удалит все разделы на Вашем жестком диске и создаст два новых раздела “C” (40%) и “D” (60%). 6. Следуйте инструкциям на экране для завершения процесса. Для обновления драйверов и утилит посетите сайт A...

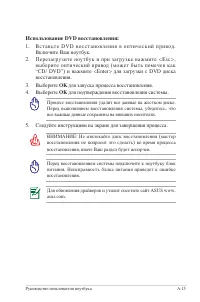

Руководство пользователя ноутбука A-15 Использование DVD восстановления: 1. В с т а в ь т е D V D в о с с т а н о в л е н и я в о п т и ч е с к и й п р и в о д . Включите Ваш ноутбук. 2. П е р е з а г р у з и т е н о у т б у к и п р и з а г р у з к е н а ж м и т е < E s c > , в ы б е р и т е о...

A-16 Руководство пользователя ноутбука Совместимость встроенного модема Портативный компьютер соответствует стандартам JATE (Япония), FCC (US, Канада, Корея, Тайвань), и CTR21. Модем сертифицирован решением Совета 98/482/EC для панъевропейского одиночного терминального соединения с общественной комм...

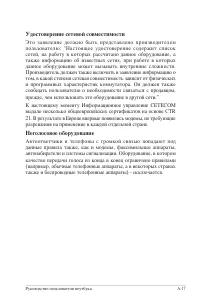

Руководство пользователя ноутбука A-17 Удостоверение сетевой совместимости Это заявление должно быть представлено производителем пользователю: "Настоящее удостоверение содержит список сетей, на работу в которых рассчитано данное оборудование, а также информацию об известных сетях, при работе в к...

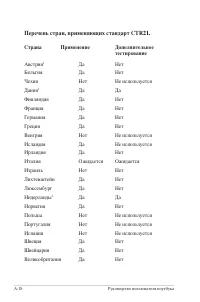

A-18 Руководство пользователя ноутбука Перечень стран, применяющих стандарт CTR21. Страна Применение Дополнительное тестирование Австрия 1 Да Нет Бельгия Да Нет Чехия Нет Не используется Дания 1 Да Да Финляндия Да Нет Франция Да Нет Германия Да Нет Греция Да Нет Венгрия Нет Не используется Исландия ...

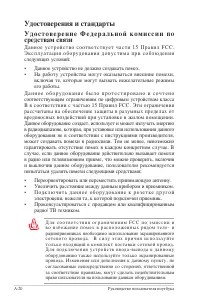

A-20 Руководство пользователя ноутбука Удостоверения и стандарты У д о с т о в е р е н и е Ф е д е р а л ь н о й к о м и с с и и п о средствам связи Д а н н о е у с т р о й с т в о с о о т в е т с т в у е т ч а с т и 1 5 П р а в и л F C C . Э к с п л у а т а ц и я о б о р у д о в а н и я д о п у с т...

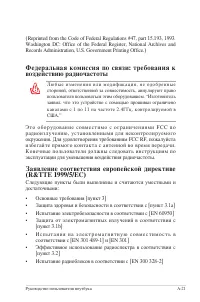

Руководство пользователя ноутбука A-21 (Reprinted from the Code of Federal Regulations #47, part 15.193, 1993. Washington DC: Office of the Federal Register, National Archives and Records Administration, U.S. Government Printing Office.) Федеральная комиссия по связи: требования к воздействию радиоч...

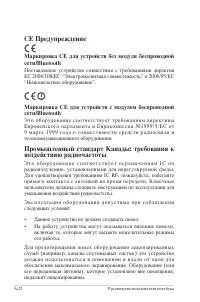

A-22 Руководство пользователя ноутбука CE Предупреждение Маркировка CE для устройств без модуля беспроводной сети/Bluetooth Поставляемое устройство совместимо с требованиями директив ЕС 2004/108/EC “Электромагнитная совместимость” и 2006/95/EC “Низковольтное оборудование”. Маркировка CE для устройст...

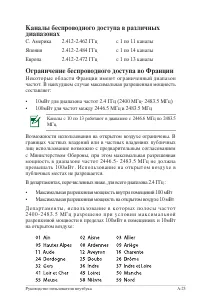

Руководство пользователя ноутбука A-23 Каналы беспроводного доступа в различных диапазонах С. Америка 2.412-2.462 ГГц с 1 по 11 каналы Япония 2.412-2.484 ГГц с 1 по 14 каналы Европа 2.412-2.472 ГГц с 1 по 13 каналы Ограничение беспроводного доступа во Франции Некоторые области Франции имеют ограниче...

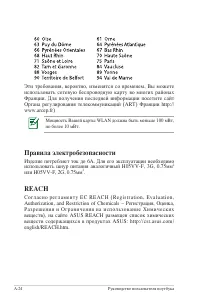

A-24 Руководство пользователя ноутбука Эти требования, вероятно, изменятся со временем, Вы можете использовать сетевую беспроводную карту во многих районах Франции. Для получения последней информации посетите сайт Органа регулирования телекоммуникаций (ART) Франции http:// www.arcep.fr) Мощность Ваш...

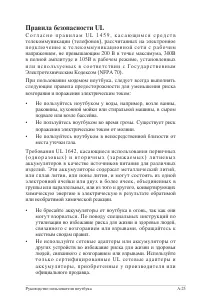

Руководство пользователя ноутбука A-25 Правила безопасности UL С о г л а с н о п р а в и л а м U L 1 4 5 9 , к а с а ю щ и м с я с р е д с т в телекоммуникации (телефонов), рассчитанных на электронное п о д к л ю ч е н и е к т е л е к о м м у н и к а ц и о н н о й с е т и с р а б о ч и м напряжением...

Руководство пользователя ноутбука A-27 Информация об изделии корпорации Macrovision Данное изделие включает в себя технологию защиты авторских прав, защищенную формулами определенных патентов США. и иные права интеллектуальной собственности, принадлежащие корпорации Macrovision и другим лицам. Испол...

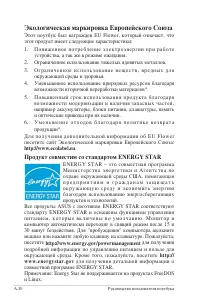

A-30 Руководство пользователя ноутбука Экологическая маркировка Европейского Союза Этот ноутбук был награжден EU Flower, который означает, что этот продукт имеет следующие характеристики:1. П о н и ж е н н о е п о т р е б л е н и е э л е к т р о э н е р г и и п р и р а б о т е устройства, а так же в...

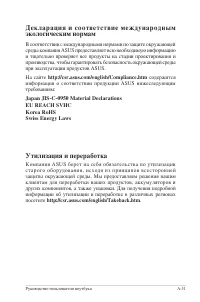

Руководство пользователя ноутбука A-31 Д е к л а р а ц и я и с о о т в е т с т в и е м е ж д у н а р о д н ы м экологическим нормам В соответствии с международными нормами по защите окружающей среды компания ASUS предоставляет всю необходимую информацию и тщательно проверяет все продукты на стадии п...

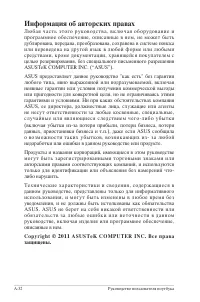

A-32 Руководство пользователя ноутбука Информация об авторских правах Л ю б а я ч а с т ь э т о г о р у к о в о д с т в а , в к л ю ч а я о б о р у д о в а н и е и программное обеспечение, описанные в нем, не может быть дублирована, передана, преобразована, сохранена в системе поиска или переведена ...

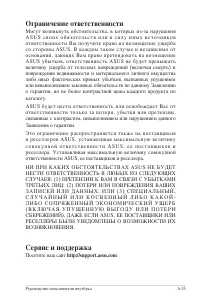

Руководство пользователя ноутбука A-33 Ограничение ответственности Могут возникнуть обстоятельства, в которых из-за нарушения A S U S с в о и х о б я з а т е л ь с т в и л и в с и л у и н ы х и с т о ч н и к о в ответственности Вы получите право на возмещение ущерба с о с т о р о н ы A S U S . В к а...
