-9-

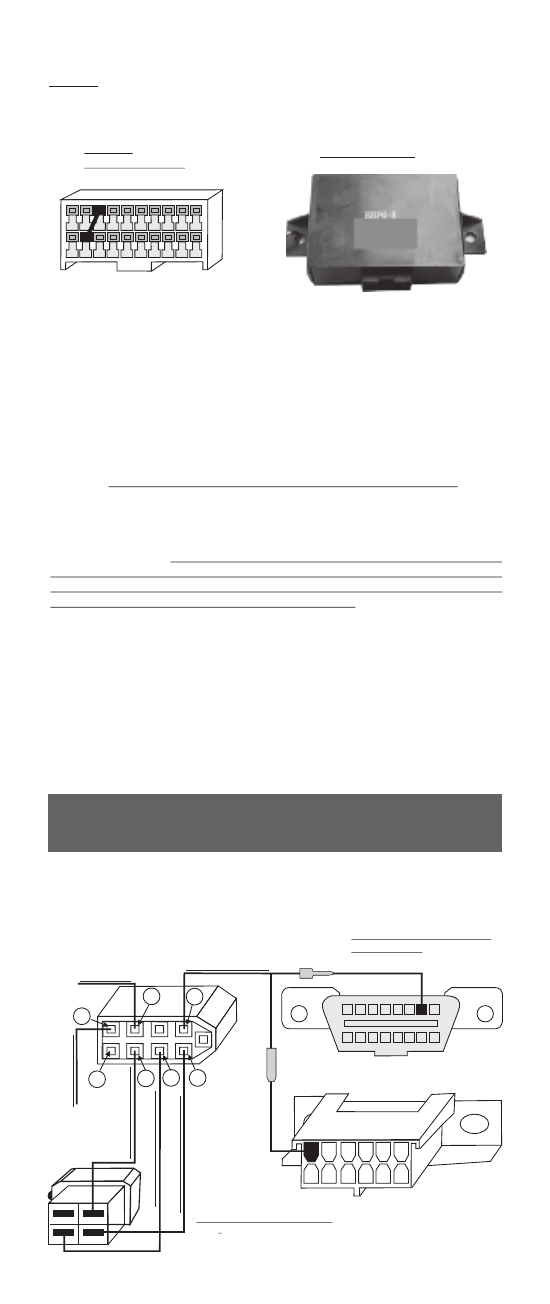

Противоположный конец белого провода - клемму "гнездо
2,8мм" вставьте в пустое место для контакта "2" колодки
маршрутного компьютера а/м.
!!!Если колодка иммобилизатора
пустая, (иммобилизатор отсутствует) установите перемычку
между 9 и 18 контактами разъема иммобилизатора!!!
! ! ! В Н И М А Н И Е . Б Е З П ОД К Л ЮЧ Е Н И Я К К - Л И Н И И
ПРИБОР ФУНКЦИОНИРОВАТЬ НЕ БУДЕТ!!!
Разъем
имобилизатора
20
10
1
11
18
9
Имобилизатор
Не путайте разъем имобилизатора и колодку
диагностики!!!
Местоположение имобилизатора
удобно определить по
проводам, идущим от контактного устройства имобилизатора
(пластиковый пятачок со светодиодом, расположенный вблизи
замка зажигания), длина которых от контактного устройства до
иммобилизатора 30 см.
5.1.2. УСТАНОВКА И ПОДКЛЮЧЕНИЕ ДАТЧИКА
ВНЕШНЕЙ ТЕМПЕРАТУРЫ.
Длинный провод с датчиком
температуры расположите внутри переднего или заднего бампера
в месте,
защищенном от попадания грязи, воды и снега
, либо в
любом другом месте, максимально изолированном от потоков
воздуха нагретого двигателя, а также нагреваемых двигателем или
солнцем деталей.
Имейте в виду, что при попадании влаги
внутрь датчика температуры его правильная работа не
гарантируется. При наличии в а/м собственного датчика
внешней температуры рекомендуется разместить датчик
температуры МК внутри салона (под рулевой колонкой) для
измерения внутрисалонной температуры.
5 . 1 . 3 .
П О Д К Л Ю Ч Е Н И Е К В Н Е Ш Н Е М У
УСТРОЙСТВУ.
(
Подключение производится при наличии
внешнего устройства). Извлеките и заизолируйте клемму 9 разъема
МК в автомобиле
.
На место извлеченного контакта установите
контакт управления от внешнего устройства. Провод для данного
соединения не входит в комплект прибора.
5.1.4. СОЕДИНИТЕ РАЗЪЕМ МК И КОЛОДКУ
МК А/М, УСТАНОВИТЕ МК В ШТАТНОЕ МЕСТО
ЗАГЛУШКИ.
5.2. ПОДКЛЮЧЕНИЕ ПРИБОРА К А/М ВАЗ
ПРИ ОТСУТСТВИИ В А/М РАЗЪЕМА
МАРШРУТНОГО КОМПЬЮТЕРА.
При отсутствии в а/м разъема маршрутного компьютера,
используйте колодку переходника из комплекта прибора.
Евро-2
Диагностическая колодка
вид спереди
К-линия белый
1
8
9
16
"Зажиг
ание" же
лтый
"М
асса" черный
"+12 В АКБ" красный
Д
УТ з
е
леный
Колодка
переходника МК
вид сзади со стороны
присоединения проводов
М
3
5
7
8
2
9
Клемма
"штырь 1,5мм"
Клемма
"штырь 2,8мм"
Евро-3
(OBD-II)
4-х клемная колодка МК
Вид
стороны присоединения
проводов
вид сзади со
Габариты
6
