-10-
5 . 2 . 1 . П ОД К Л ЮЧ Е Н И Е К Д У Т ( Д АТ Ч И К У
УРОВНЯ ТОПЛИВА).
Для подключения к ДУТ для а/м с высокой панелью снимите
козырек комбинации приборов и открутите винты крепления
комбинации. Протяните зеленый провод от клеммы №8
переходника разъема МК из комплекта прибора к комбинации
приборов. Зачистите приблизительно 7 мм провода розового цвета
с красной полосой, подходящего к 11 контакту белой 13-клеммной
колодки комбинации приборов. Надежно соедините методом
скрутки провод, маркированный зеленой скруткой с зачищенным
участком, и изолируйте место соединения. Подключение к ДУТ в
а/м с высокой панелью возможно выполнить также в месте
прокладки жгута под педалями а/м, к проводу розового цвета,
который идет от ДУТ к монтажному блоку.
В случае, если вы не используете режимы бака "ДУлн", и
"ДУтр", выполнять п. 5.2.1 не нужно.
5.2.2. ПОДКЛЮЧЕНИЕ К "К-ЛИНИИ".
Клемму
"папа" одиночного белого длинного провода из комплекта
соединительных проводов воткните в гнездо "М" колодки
диагностики а/м Евро 2, или заменив клемму на более узкую
"штырь 1,5 мм" из комплекта прибора, вставьте ее в гнездо "7"
колодки диагностики Евро- 3. Противоположный конец белого
провода - клемму "мама 2,8мм" вставьте в контакт №2
переходника разъема МК.
5.2.3. УСТАНОВКА И ПОДКЛЮЧЕНИЕ ДАТЧИКА
ВНЕШНЕЙ ТЕМПЕРАТУРЫ
производится аналогично
п.5.1.2.
5 . 2 . 4 . П О Д К Л Ю Ч Е Н И Е К В Н Е Ш Н Е М У
УСТРОЙСТВУ
производится аналогично
п.5.1.3.
5.2.5. ПОДКЛЮЧЕНИЕ "МАССЫ", "+12В АКБ" И
"ЗАЖИГАНИЯ"
.
Соедините 4-х клеммную колодку из
комплекта проводов прибора с ответной частью, расположенной в
а/м внутри консоли в районе гнезда автомагнитолы.
5.2.6. СОЕДИНИТЕ КЛЕММУ 6 РАЗЪЕМА МК
с
цепью “габариты” а/м. Данный провод в переходник не входит.
5.2.7. СОЕДИНИТЕ РАЗЪЕМ МК И КОЛОДКУ
П Е Р Е ХОД Н И К А М К , У С ТА Н О В И Т Е М К В
ШТАТНОЕ МЕСТО ЗАГЛУШКИ.
6. ПОДКЛЮЧЕНИЕ К МК MULTITRONICS
Х140/Х150 ПАРКТРОНИКА "MULTITRONICS
РТ2-ТС/РТ3-ТС/РТ4-ТС” (ОПЦИЯ).
П од к л юч и т е и н ф о р м а ц и о н н ы й п р о в од д л я с в я з и с
Парктроником "MULTITRONICS" ко 2,3 и 4-му контактам считая
сверху указанного разъема МК, с соблюдением полярности
подключения.
Для MULTITRONICS Х150 растояние до препятствия
озвучиваться голосом не будет!

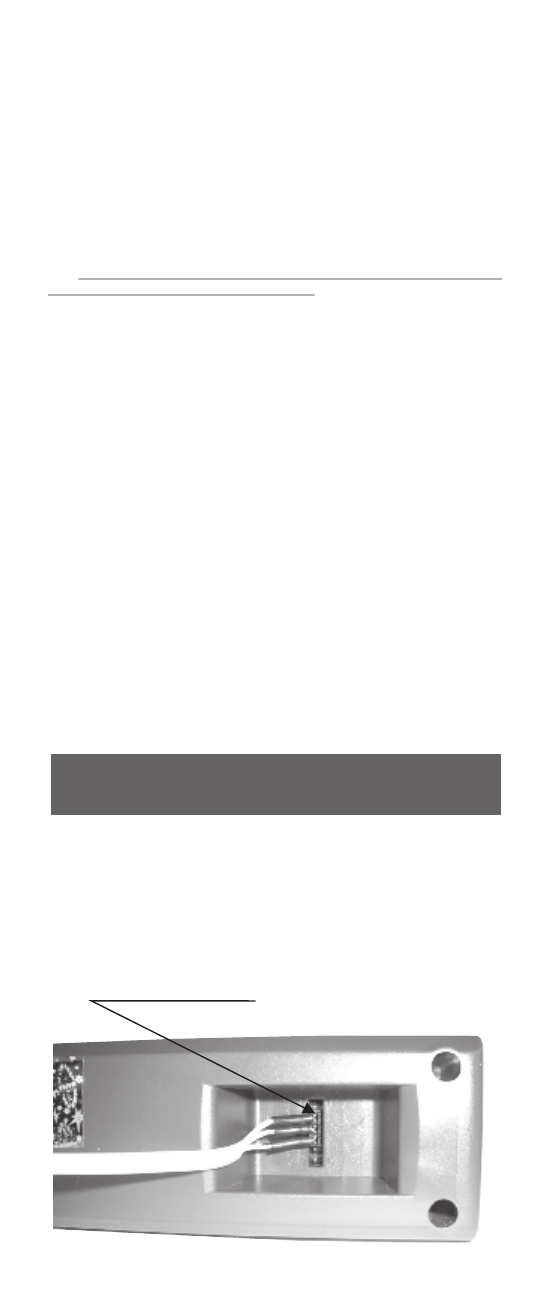

Маркированная сторона разъема
парктроника должна быть обращена
в сторону верха корпуса МК.
