6.13 ПОСЛЕ УСТАНОВКИ И ПОДКЛЮЧЕНИЯ ПРИБОРА, ДЛЯ ОБЕСПЕЧЕНИЯ ПРАВИЛЬНОГО
ФУНКЦИОНИРОВАНИЯ, НЕОБХОДИМО ВЫПОЛНИТЬ НАСТРОЙКИ (стр. 7 настоящего руководства).
-30-
5)Если в 14-контактном разъеме диагностики а/м присутствует клемма "CLК" необходимо извлечь из вилки OBD-II МК контакт 15 и
подключить к контакту "CLК” разъема диагностики а/м. В некоторых случаях необходимо дополнительно установить резистор R2=1,0 кОм
между цепью "+12" разъема диагностики а/м и цепью извлеченной из контакта 15 OBD-II МК. Если в разъеме диагностики а/м отсутствует
контакт "CLК”, п 5. выполнять не нужно.
6)При необходимости подключите цепи "ДУТ", "Зажигание" и "Габариты" согласно инструкции.

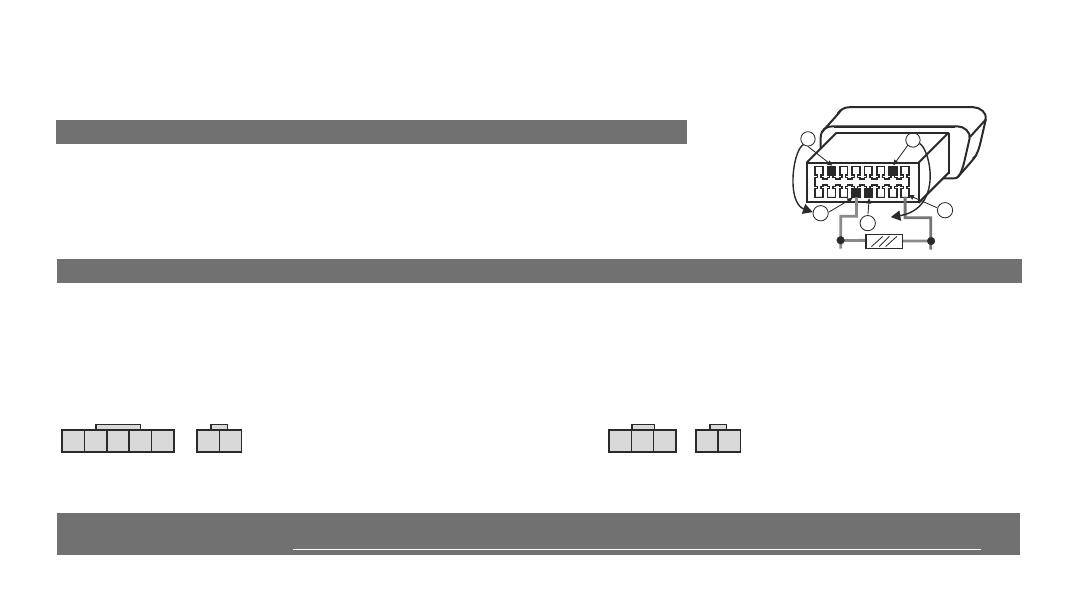

6.11 ПОДКЛЮЧЕНИЕ К А/М Nissan по протоколу ConsD1
16
13
12
7
2
R1=5.1кОм
1) Переставить в вилке диагностики МК 2-й контакт на место 12-го
2) Переставить в вилке диагностики МК 7-й контакт на место 13-го
3) Установить резистор между 12-м контактом и 16-м контактом (+12В) вилки диагностики МК OBD-II
4)При необходимости подключите цепи "ДУТ", "Зажигание" и "Габариты" согласно инструкции.
6.12 ПОДКЛЮЧЕНИЕ К А/М Honda до 2001 г.в. по протоколу Honda
1) Выньте 7-й контакт из вилки диагностики МК и соедините с контактом “к-линия” диагностического 3-х или 5-ти контактного разъема а/м
Хонда.
2) Из дополнительного жгута МК соедините черный провод с контактом “масса” диагностического разъема Хонды.
3) Из дополнительного жгута МК соедините красный провод с контактом “+12В (АКБ)” диагностического разъема Хонды.
1 2 3 4 5
6 7
а) Пятиконтактный разъем диагностики:
б) Трехконтактный разъем диагностики:
1 2 3
4 5
“1” - масса
“2” - питание +12В (АКБ)
“3” - не используется
“4”,”5” - к-линия
“6”,”7” - не используются
“1” - к-линия
“2” - питание +12В (АКБ)
“3” - масса
“4”,”5” - не используются
