4.2
. В автомобиле отсутствует разъем маршрутного компьютера.
При отсутствии в а/м разъема маршрутного компьютера, используйте колодку переходника.
1. Отключите АКБ автомобиля.
2. Снимите заглушку панели маршрутного компьютера в автомобиле.
3. Клемму "штырь” одиночного белого длинного провода прибора из комплекта соединительных
проводов воткните в гнездо "М" колодки диагностики Евро-2 или вставьте ее в гнездо "7" колодки
диагностики Евро-3.
4. Противоположный конец белого провода - клемму "гнездо" вставьте в пустое место для контакта "2"
колодки маршрутного компьютера а/м.
5. Если колодка иммобилизатора пустая (иммобилизатор отсутствует), установите перемычку между 9 и
18 контактами разъема иммобилизатора.
Внимание!
Без подключения К-линии прибор функционировать не будет!!!
Не путайте разъем иммобилизатора и колодку диагностики: местоположение иммобилизатора удобно
определить по проводам, идущим от контактного устройства иммобилизатора (пластиковый пятачок со
светодиодом, расположенный вблизи замка зажигания) до иммобилизатора, длина которых 30 см.
6. Для подключения к ДУТ для а/м с высокой панелью производится к 11 контакту белой 13-клеммной
колодки комбинации приборов. Подключение к ДУТ возможно выполнить также в месте прокладки
жгута под педалями а/м, к проводу розового цвета, который идет от ДУТ к монтажному блоку. В случае,
если используется режим “Бак Расчетный”, подключение ДУТ выполнять не нужно.
7. Соедините провод “габариты” с цепью “габариты” а/м.
8. Соедините 4-х клеммную колодку из комплекта проводов прибора с ответной частью, расположенной в
а/м внутри консоли в районе гнезда автомагнитолы.
9. Соедините разъем МК и разъем МК в автомобиле, установите компьютер в штатное место заглушки.
10. Подключите АКБ.

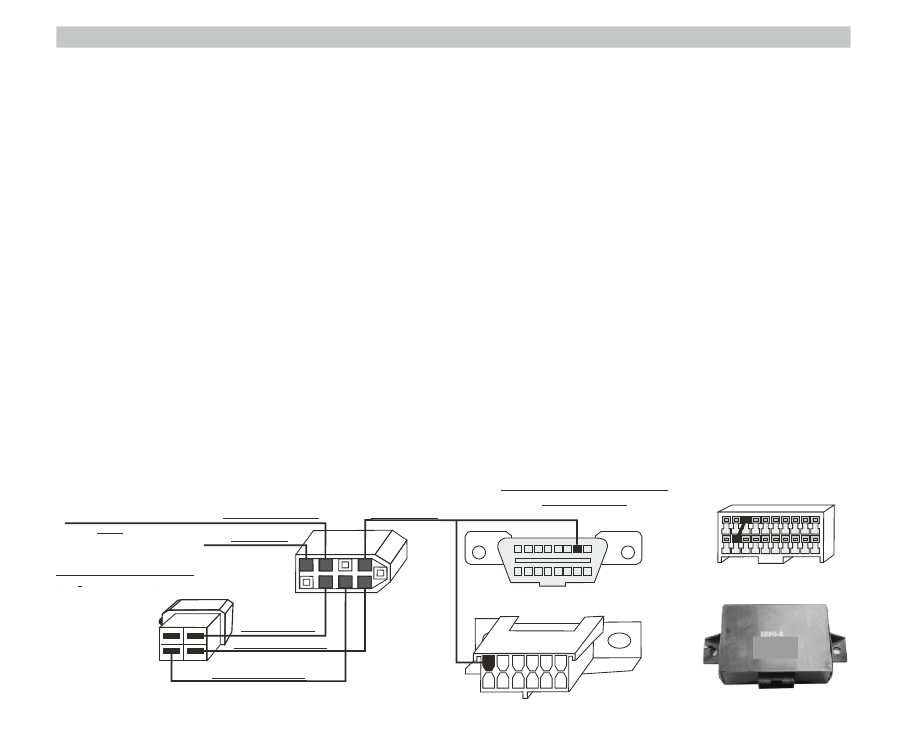

Диагностическая колодка
вид спереди
Колодка
переходника МК
вид со стороны присоединения проводов
4-х клемная колодка МК
Вид вид сзади со
стороны присоединения
проводов
Евро-2
К-линия белый
1
8
9
16
"Зажигание" желтый
"Масса" черный
"+12 В АКБ" красный
ДУТ зеленый
М
Евро-3
(OBD-II)
Габариты
коричневый
Разъем
иммобилизатора
20
10
1
11
18
9
Иммобилизатор
2
6
8
7 5 3
синий
-
6
-
