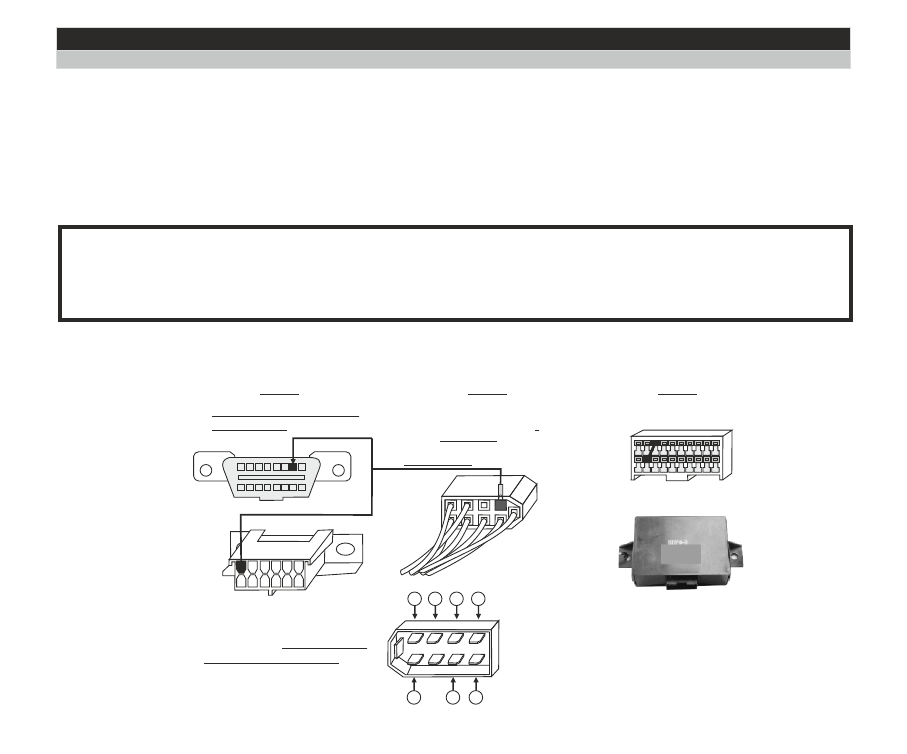

4). Информация по подключению
4.1
. В автомобиле имеется разъем маршрутного компьютера.
1. Отключите АКБ автомобиля.
2. Снимите заглушку панели маршрутного компьютера в автомобиле.
3. Клемму "штырь” одиночного белого длинного провода прибора из комплекта соединительных
проводов воткните в гнездо "М" колодки диагностики Евро-2 или вставьте ее в гнездо "7" колодки
диагностики Евро-3 (шаг 1).
4. Противоположный конец белого провода - клемму "гнездо" вставьте в пустое место для контакта "2"
колодки маршрутного компьютера а/м (шаг 2).
5. Если колодка иммобилизатора пустая (иммобилизатор отсутствует), установите перемычку между 9 и
18 контактами разъема иммобилизатора (шаг 3).
Внимание!
Без подключения К-линии прибор функционировать не будет!!!
Не путайте разъем иммобилизатора и колодку диагностики: местоположение иммобилизатора удобно
определить по проводам, идущим от контактного устройства иммобилизатора (пластиковый пятачок со
светодиодом, расположенный вблизи замка зажигания), длина которых от контактного устройства до
иммобилизатора 30 см.
7. Соедините разъем МК и разъем МК в автомобиле, установите компьютер в штатное место заглушки.
8. Подключите АКБ.
1
8
9
16
Диагностическая колодка
вид спереди
Евро-3
(OBD-II)
Евро-2
Колодка маршрутного
компьютера
А/М
вид сзади
Клемма
"гнездо"
2
М
"К-линия" белый
Разъем
иммобилизатора
20
10
1
11
18
9
Иммобилизатор
Шаг 1
Шаг 2
Шаг 3
Колодка МК вид спереди,
со стороны контактов
2 - К-line
3 - Замок зажигания
5 - +12В АКБ
6 - Габариты
7 - Общий (масса)
8 - ДУТ
2
8
3
5
7
9
6
-
