6

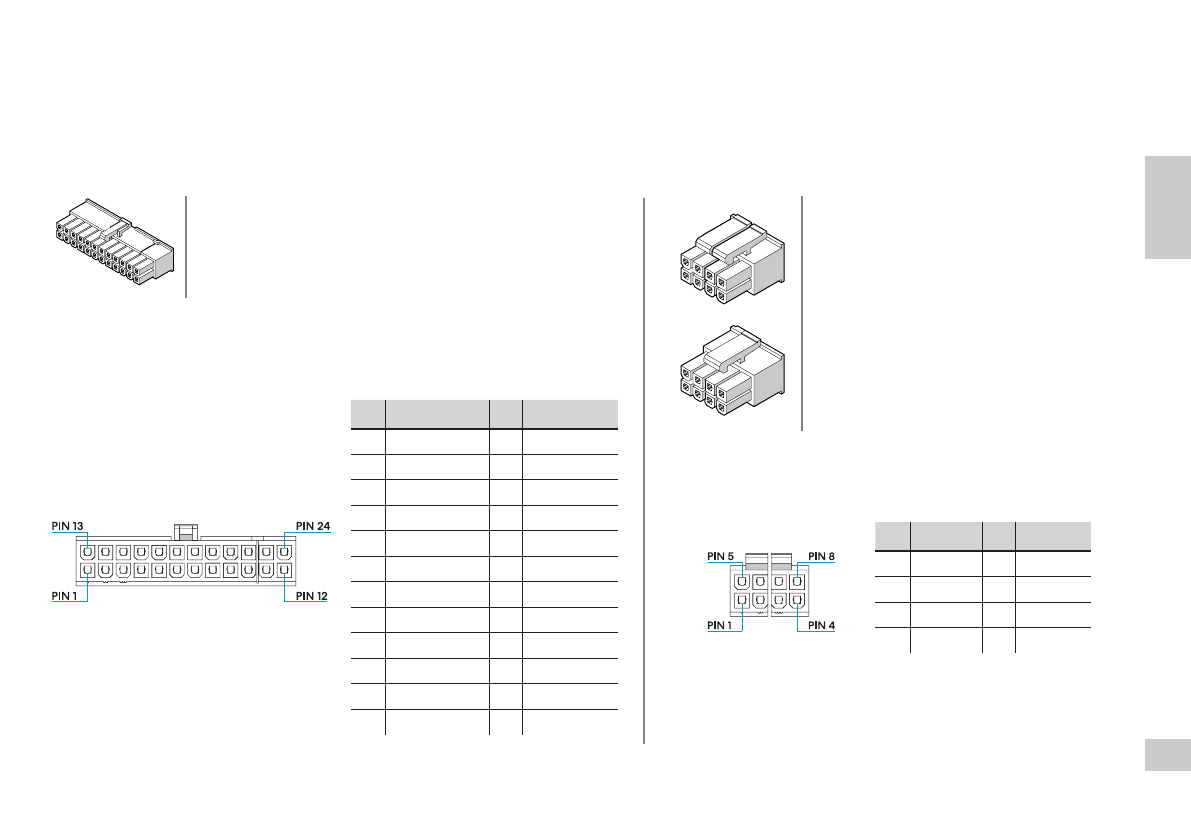

DC Connectors and Pinout
DC Stecker und Pins / Connecteurs CC et brochage / Conectores de CC y disposición de las patillas / Likströmskablar och anslutningsschema /
Разъемы постоянного тока и схема расположения выводов / DCコネクタとピン出力 / 直流连接器和引脚排列 / DC 連接器和引腳排列
C
o
nne
ct
o
rs
O
ut
p
ut
s
ATX 24-pin
[20+4]
ATX12V
[4+4]
/ EPS12V 8-pin
[8]
Provides power to the motherboard – can be split into 20-pin and 4-pin
connectors, for compatibility with older ATX motherboards.
WARNING:
Do not use the 4-pin connector of this cable as an
ATX 12V 4-pin connector
–
they are incompatible.
Provides power to modern CPUs – can be split into
two 4-pin connectors, for compatibility with older
motherboards and systems with limited power consumption.
Note:
Some motherboards, typically dual processor systems,
may require a secondary 12V connector – refer to
the motherboard manual for details and connector locations.
Pin
Signal
Pin
Signal
1
+3.3 VDC
13
+3.3 VDC
2
+3.3 VDC
14
-12 VDC
3
COM
15
COM
4
+5 VDC
16
PS_ON
5
COM
17
COM
6
+5 VDC
18
COM
7
COM
19
COM
8
PWR OK
20
Reserved N/C
9
+5 VSB
21
+5 VDC
10
+12 VDC
22
+5 VDC
11
+12 VDC
23
+5 VDC
12
+3.3 VDC
24
COM
Pin
Signal
Pin
Signal
1
COM
5
+12 VDC
2
COM
6
+12 VDC
3
COM
7
+12 VDC
4
COM
8
+12 VDC
