MS 661

pyccкий

41

N

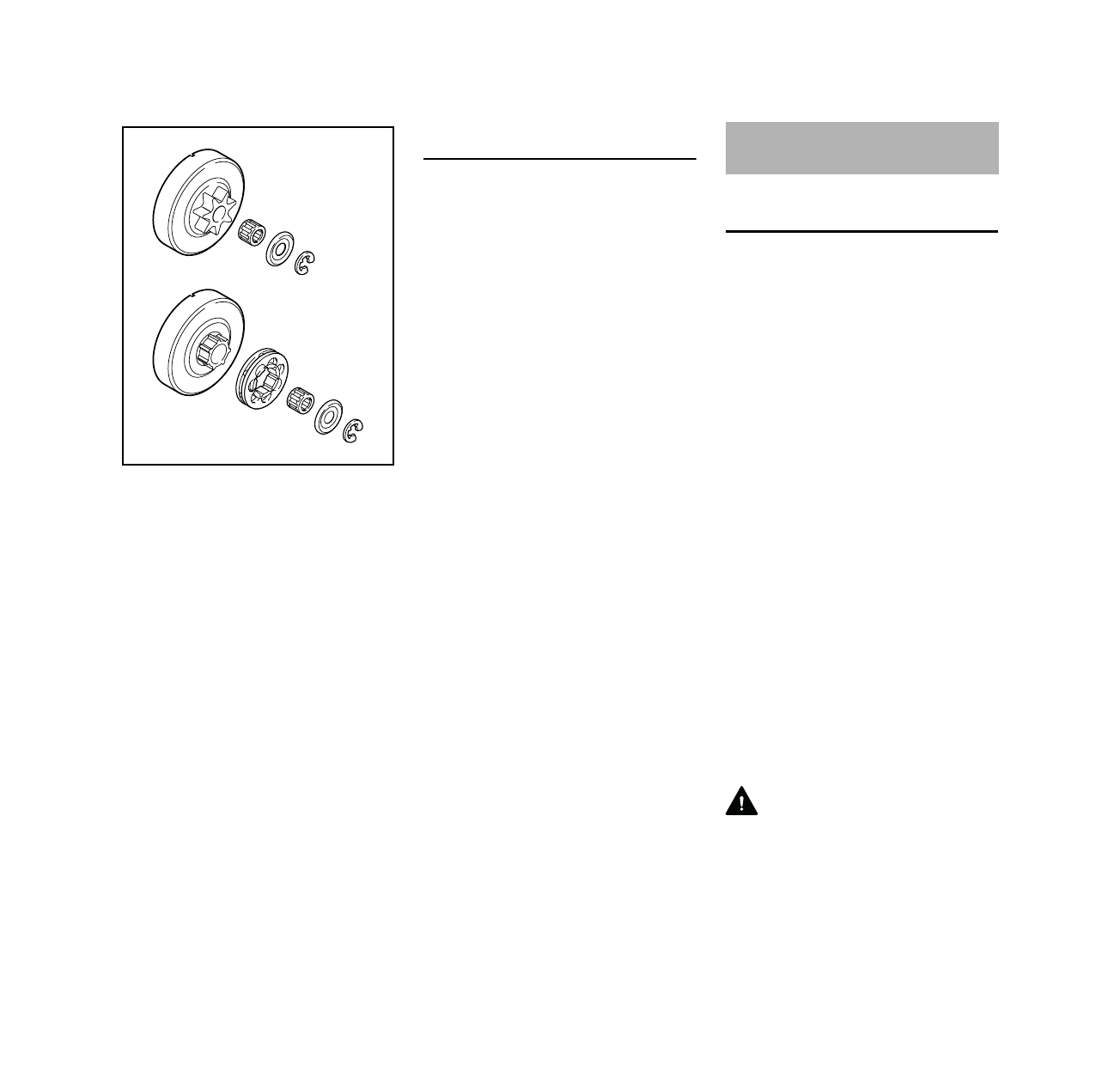

Стопорную шайбу (1) отжать с

помощью отвертки

N

Снять шайбу (2)

N

Снять кольцевую звездочку

цепи (3)

N

Обследовать профиль поводка

на барабане сцепления (4) – при

наличии следов сильного износа

замените также барабан

сцепления

N

Снять с коленвала барабан

сцепления или профильную

звездочку цепи (5) вместе с

сепаратором игольчатого

роликоподшипника (6) – у

тормозной системы цепи

QuickStop Super нажмите перед

этим фиксатор рычага

управления подачей топлива.

Монтаж профильной / кольцевой

звездочки цепи

N

Торец коленвала и сепаратор

игольчатого роликоподшипника

очистить и смазать смазкой

марки SТlHL (специальные

принадлежности)

N

Сепаратор игольчатого

роликоподшипника одеть на

цапфу коленвала

N

Барабан сцепления и

профильную звёздочку цепи

после одевания повернуть на

приблизительно 1 оборот, чтобы

зафиксировался поводковый

патрон для привода маслонасоса

– у системы торможения цепи

QuickStop Super вначале нажать

фиксатор рычага управления

подачей топлива.

N

Насадить кольцевую звездочку

цепи – полости обращены наружу

N

Снова одеть на коленвал шайбу и

предохранительную шайбу

Лёгкое пиление правильно

заточенной пильной цепью

Безупречно заточенная пильная цепь

врезается в древесину уже при

незначительном надавливании.
Не работайте тупой или

поврежденной пильной цепью – это

требует большого физического

напряжения, имеет следствием

высокую переменную нагрузку,

неудовлетворительный результат

резки и сильный износ.

N

Очистить пильную цепь

N

Пильную цепь проверить на

наличие трещин и повреждения

заклёпок

N

Поврежденные либо изношенные

детали цепи заменить и новые

детали и подогнать к остальным

деталям по форме и степени

износа – соответствующая

дополнительная обработка

Элементы пильной цепи из твёрдого

сплава (Duro) особенно

износостойкие. Для оптимального

результата заточки компания STIHL

рекомендует обращаться к

специализированному дилеру STIHL.

ПРЕДУПРЕЖДЕНИЕ

Обязательно соблюдать

нижеприведенные углы и размеры.

Неправильная заточка цепи пилы –

особенно слишком низкие

001BA122 KN

1

2

4

5

6

1

2

3

6

Техобслуживание и заточка

пильной цепи
