6 Сбор мотопилы

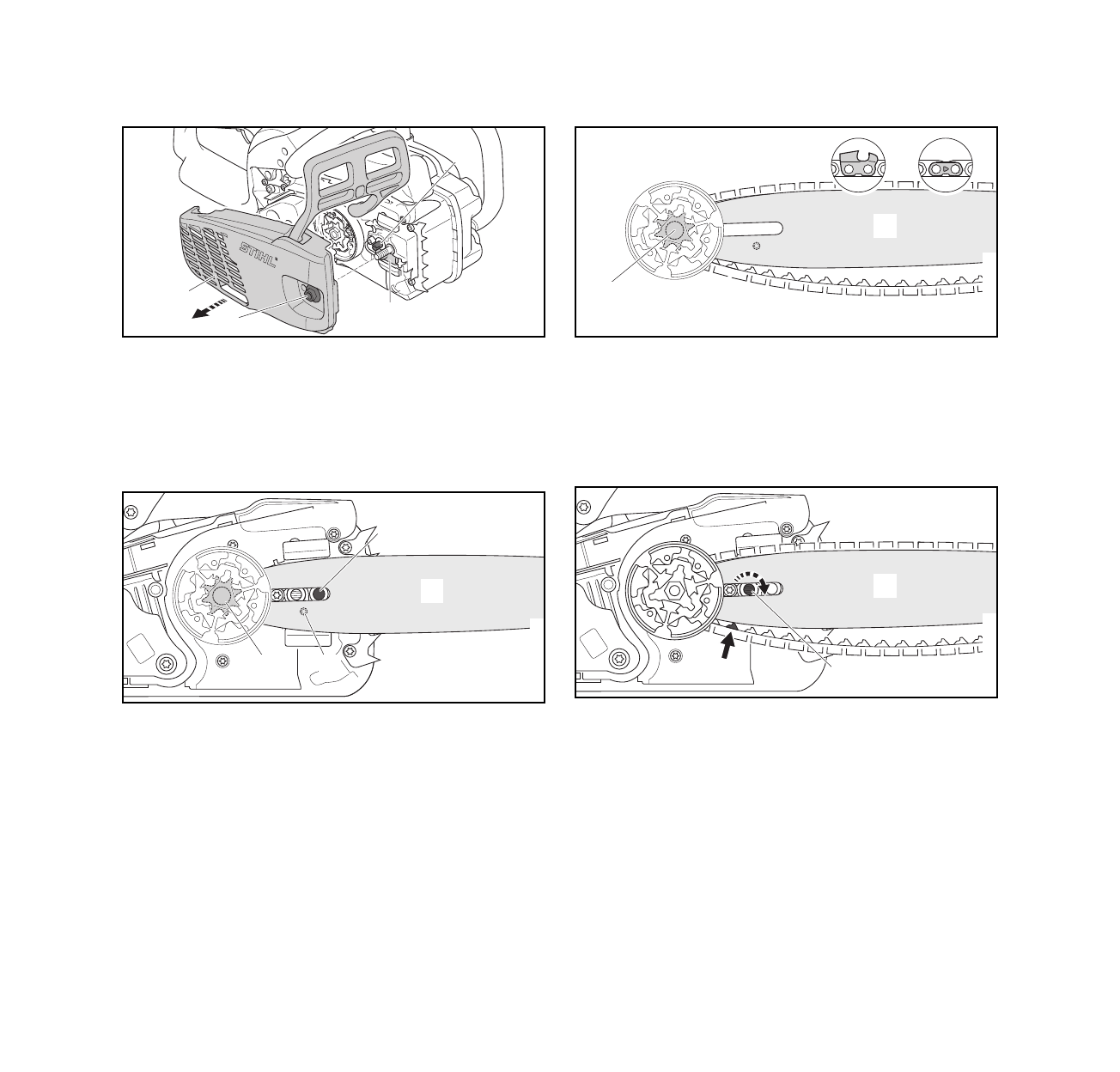

► Отвернуть гайку (1) против часовой стрелки

настолько, чтобы можно было снять крышку

звездочки (2).

► Снять крышку звездочки (2).
► Натяжной винт (3) поворачивать против часовой

стрелки, пока пружинная задвижка (4) не будет

прилегать к корпусу с левой стороны.

► Установить направляющую шину на мотопилу так,

чтобы были выполнены следующие условия.
– Винт с буртиком (5) вошел в продольное отверстие

направляющей шины (6).

– Цапфа пружинной задвижки (4) находится в

отверстии (8) направляющей шины (6).

Ориентация направляющей шины (6) не играет роли.

Надпись на направляющей шине (6) может быть

перевернутой.

► Уложить пильную цепь по периметру звездочки (7) так,

чтобы ведущие звенья пильной цепи вошли в

зацепление с зубьями звездочки (7).

► Уложить пильную цепь в паз направляющей шины (6)

так, чтобы стрелки на соединительных звеньях

пильной цепи с верхней стороны были

сориентированы в направлении движения.

► Натяжной винт (3) поворачивать по часовой стрелке,

пока пильная цепь не будет прилегать к

направляющей шине. При этом ведущие звенья

пильной цепи ввести в паз направляющей шины.

Направляющая шина (6) и пильная цепь прилегают к

мотопиле.

► Поставить крышку звездочки (2) на корпус мотопилы

так, чтобы крышка не выступала за его края.

► Навернуть и затянуть гайку (1).
