ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

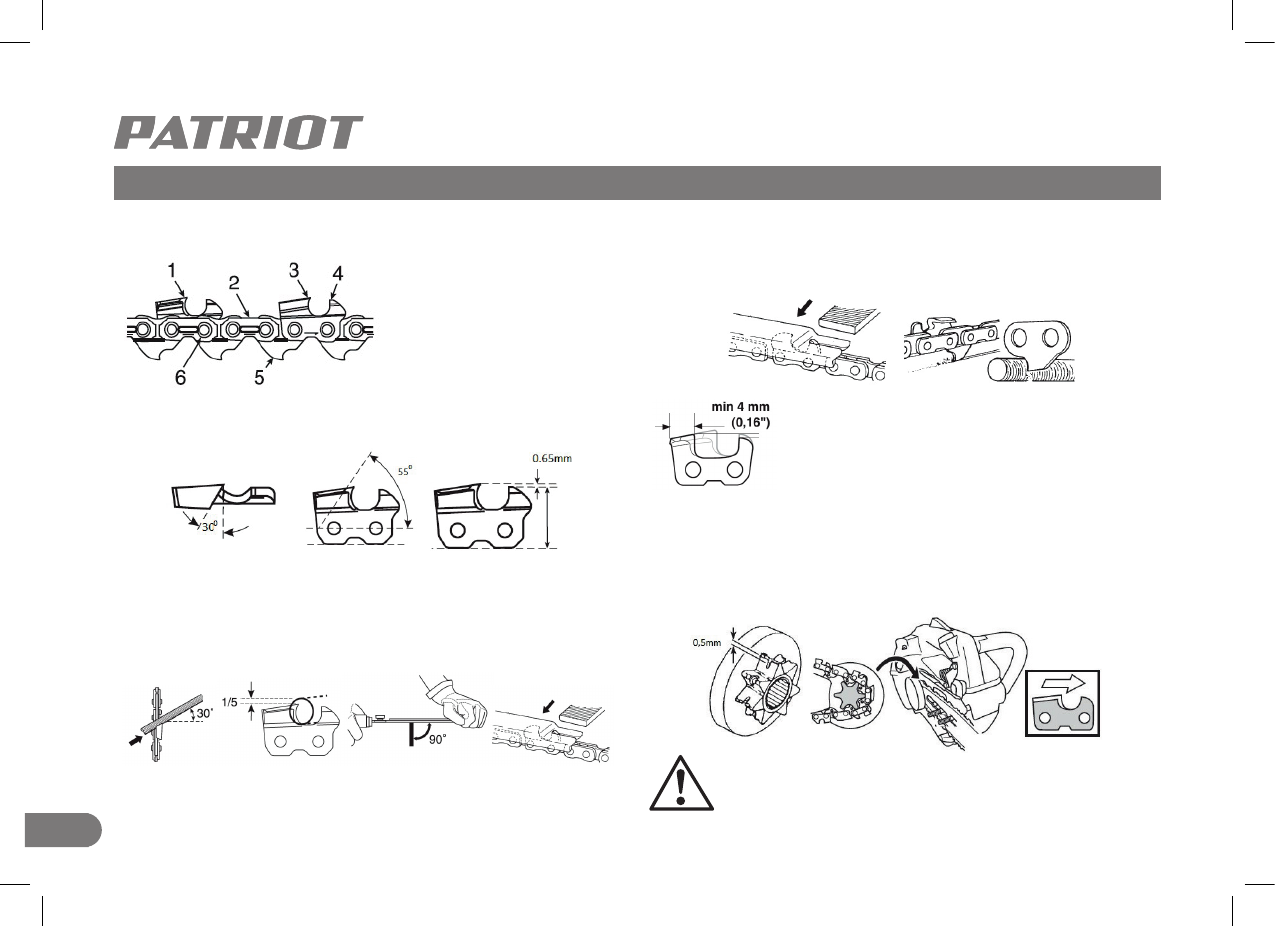

СОСТАВ ЦЕПИ

1. Левый режущий зуб

2. Соединительное звено

3. Правый режущий зуб

4. Ограничитель глубины реза

5. Ведущее звено

6. Заклепка

При  заточке  пильной  цепи  должен  быть  обеспечен  тот  же  угол

наклона и профиль зубьев, что и у новой цепи.

ЗАТОЧКА ЦЕПИ

Для  обеспечения  правильной  заточки  цепи  используйте  набор

заточной PATRIOT PG-SK4,0. Артикул: 880124330.
Заточку производите с внутренней стороны режущего зуба наружу,

вначале заточите зубья с одной стороны, затем с другой.

После  выравнивания  по  шаблону  ограничителя  глубины  реза,

округлите переднюю кромку, чтобы добиться беспрепятственного

мягкого  пиления.  Ведущее  звено  служит  для  отвода  опилок  из

канавки  пильной  шины,  следите  за  тем,  чтобы  нижний  край

ведущего звена оставался острым.

Заточку  производите  таким  образом,  чтобы  все

зубья  были  одинаковой  длины.  При  остаточной

длине зуба менее 4 мм замените цепь.

ВЕДУЩАЯ ЗВЕЗДОЧКА

Использование  бензопилы  с  поврежденной  ведущей  звездочкой

приводит к преждевременному износу или повреждению пильной

цепи. При износе звездочки более 0,5 мм. замените ее.

ВНИМАНИЕ! Перед установкой новой цепи проверяйте

звездочку на наличие повреждений и степень износа.
