Пила цепная бензиновая «Зверь машина» GCS-2100/500, артикул 3 14 02 017

22

35

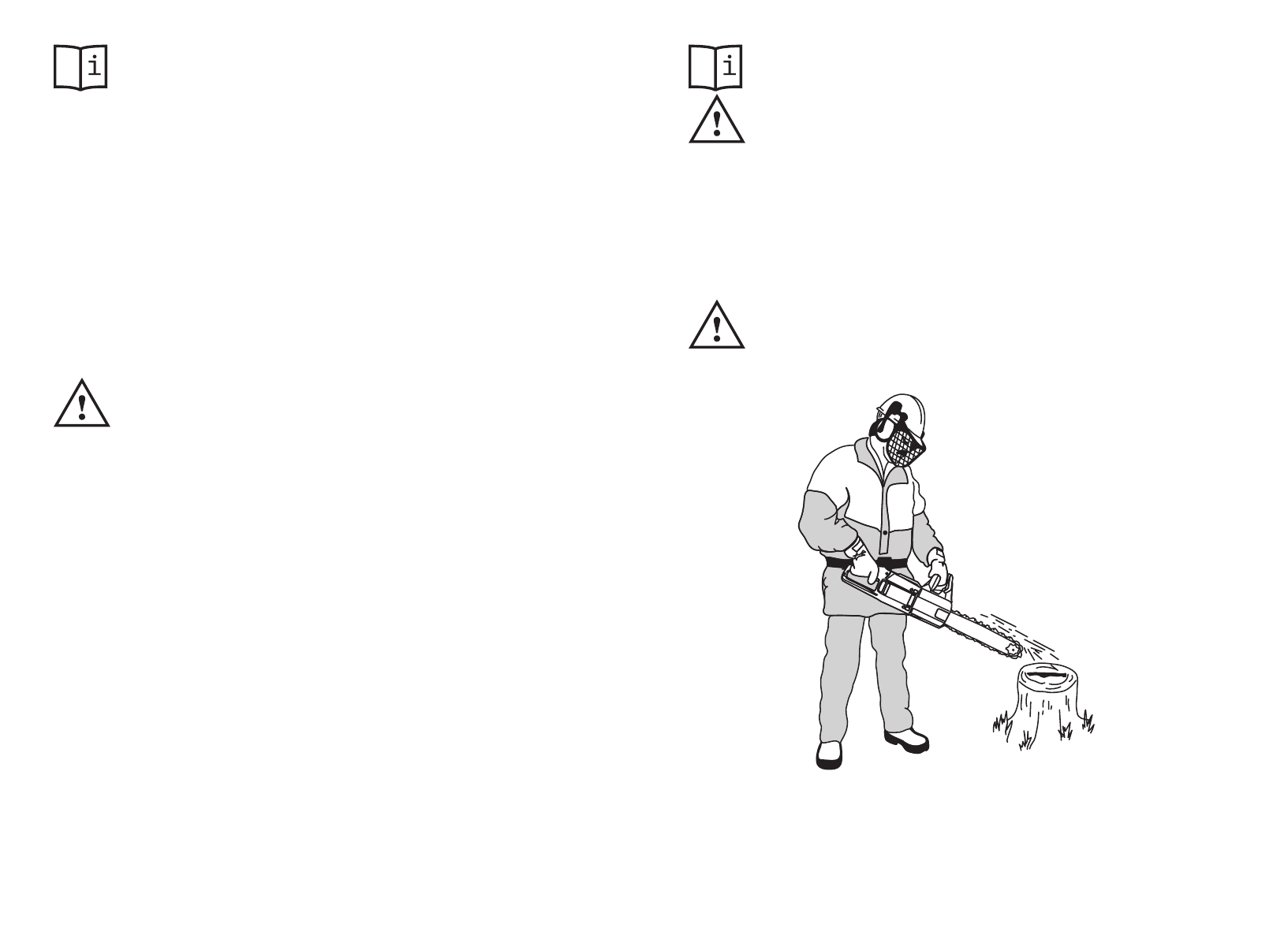

Рисунок 11

— Контроль устройства автоматической смазки режущей гарнитуры

моза  7

на  наличие  видимых  механических  повреждений  (тре-

щин, сколов и т. д.).

•

Нажмите на рычаг цепного тормоза 7 и, поочередно приводя

его в рабочие положения, убедитесь в его надежном закрепле-
нии и отсутствии люфтов.

Проверка ручного включения рычага цепного тормоза
•

Проверяйте цепной тормоз (см. рис. 6 и 12) ежедневно или при

каждом  использовании  бензопилы.  Крепко  держите  работаю-
щую бензопилу левой рукой за переднюю рукоятку 15, а правой
рукой  за  заднюю  рукоятку  11.  Согните  левую  руку  (не  отпуская
при  этом  рукоятки  передней  15)  и  нажмите  запястьем  на  рычаг
цепного  тормоза  7,  чтобы  включить  цепной  тормоз.  Пильная
цепь 4 должна мгновенно остановиться.

•  ВНИМАНИЕ!

Если  цепной  тормоз  не  работает,  работа  с  бен-

зопилой  запрещена.  Вам  необходимо  обратиться  в  сервисный
центр для выполнения квалифицированного ремонта.

• Для облегчения запуска двигателя в топливную систему уста-
новлен  насос  предварительной  подкачки  топлива  26.  С  помо-
щью насоса 26, и путем нажатия на его пластичную диафрагму
производят  подкачку  топлива  в  карбюратор,  что  значительно
облегчает  запуск  бензинового  двигателя  бензопилы.Пиль-
ная  цепь  4  и  направляющая  шина  3  образуют  собой  режущую
гарнитуру  бензопилы.  Бензопила  оборудована  рычагом  цеп-
ного  тормоза  7,  предназначенным  для  мгновенной  остановки
пильной  цепи  4  в  случае  отброса  направляющей  шины  3.  Пуск
двигателя  5    бензопилы  в  работу  осуществляется  при  помощи
ручного стартера 14, рукоятки пусковой 9 и выключателя зажи-
гания 22. Безопасность оператора при использовании бензопи-
лы  обеспечивает  блокировочная  клавиша  10,  предотвращаю-
щая  случайное нажатие на клавишу газа 10. При помощи ручки
25  управляют  положением  воздушной  заслонки  карбюратора,
что используется при запуске и эксплуатации двигателя 5. Под
съемной  крышкой  24  находится  воздушный  фильтр,  предна-
значенный  для  очистки  воздуха  поступающего  в  карбюратор
двигателя 5. Крышка 24 на корпусе бензопилы 8 крепится при
помощи  фиксатора  23.  Для  удержания  бензопилы  в  процессе
работы  и  транспортирования  предусмотрены  рукоятка  перед-
няя 15 и рукоятка задняя 11.

•

Для предотвращения затягивания бензопилы в распил при пи-

лении  нижней  стороной  направляющей  шины  3  предусмотрен
специальный  зубчатый  упор  17.  Привод  пильной  цепи  4  закрыт
защитной крышкой. Бензопила оборудована уловителем, пред-
назначенным для улавливания пильной цепи  4 при ее обрыве
или  срыве  с  направляющей  шины  3.  Рычаг  цепного  тормоза  7
является  одновременно  защитным  щитком,  предохраняющим
левую руку оператора при обрыве пильной цепи  4 или ее сры-
ве с направляющей шины  3.

•

Топливная смесь необходимая для работы двигателя 5 бензо-

пилы  заливается  в  топливный  бачок  оснащенный  крышкой  13.
Смазка  направляющей  шины  3  и  пильной  цепи  4  осуществля-
ется автоматически в процессе пиления с помощью устройства
автоматической смазки. Заливка необходимого количества мас-
ла  в  масляный  бачок  устройства  автоматической  смазки  осу-
ществляется через его горловину  оснащенную крышкой 16.

•

От  работающего  двигателя  5  бензопилы  крутящий  момент

передается на узел центробежного сцепления. При нажатии на
клавишу  газа  12,  обороты  двигателя  5  бензопилы  увеличива-
ются  до  рабочих  параметров,  включается  узел  центробежного
