Пила цепная бензиновая «Зверь машина» GCS-2100/500, артикул 3 14 02 017
36
21
Рисунок 7
— Элементы управления работой двигателя бензопилы
Устройство и принцип работы бензопилы
•
Общий вид бензопилы приведен на рис. 6 и 7, ее подробное
устройство приведено на схеме сборки (см. приложение Б). В
корпусе 8 смонтированы основные узлы и механизмы бензопи-
лы: двухтактный двигатель внутреннего сгорания 5 (двигатель)
с глушителем 6 и устройством зажигания, ручной стартер 14, ав-
томатическое центробежное сцепление, цепной тормоз, устрой-
ство для автоматической смазки пильной цепи 4 и направляю-
щей шины 3, топливный и масляный бачки, воздушный фильтр и
другие элементы (см. схемы сборки).
7
7. Рычаг цепного тормоза

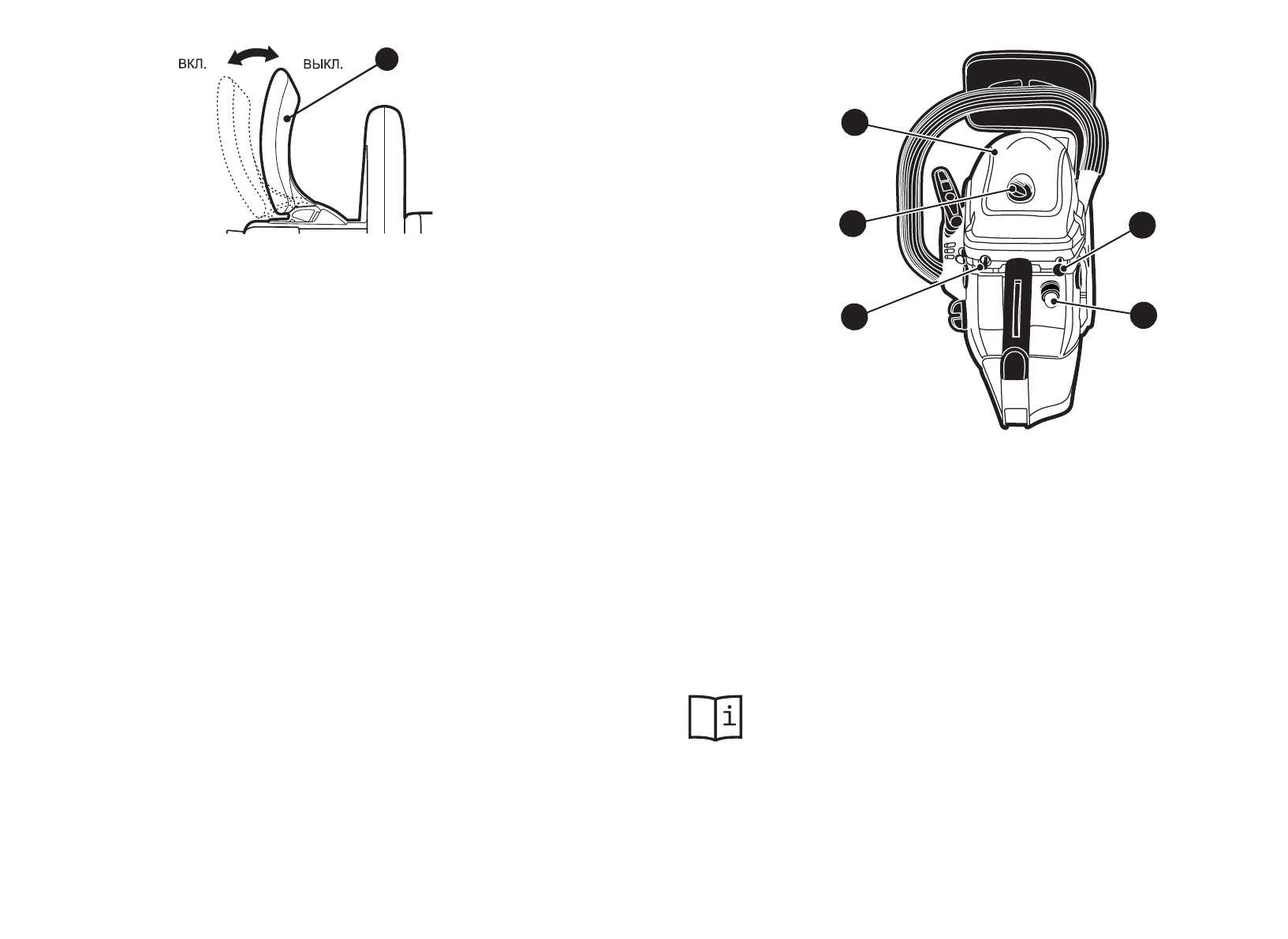

Рисунок 12
— Проверка работы цепного тормоза
22. Выключатель зажигания
23. Фиксатор
24. Крышка воздушного фильтра
25. Ручка воздушной заслонки
26. Насос предварительной подкачки
топлива
25
22
26
24
23
Характеристики
