10

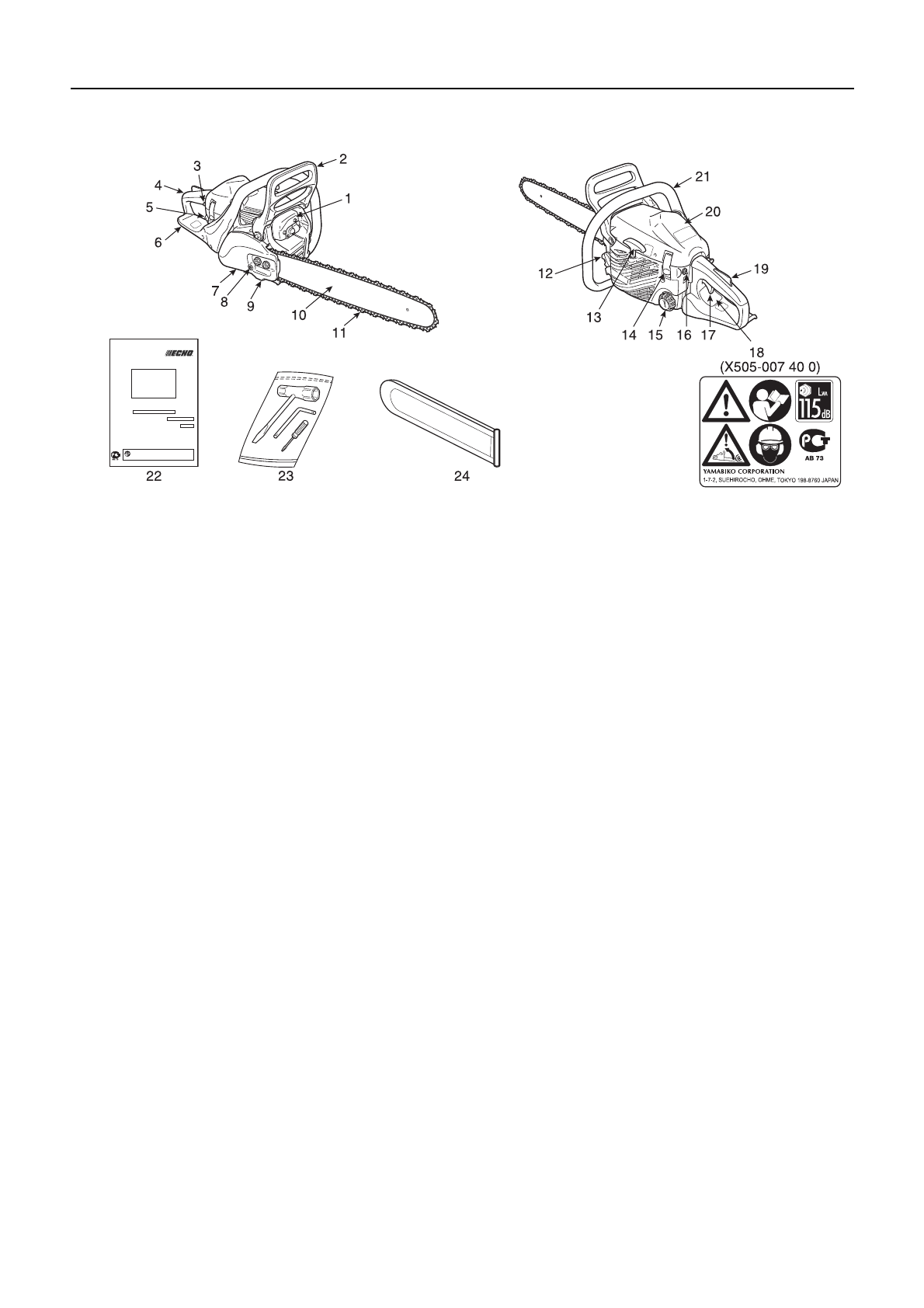

Описание
1.
Глушитель
-
Служит
для
снижения
шума
выпуска
отработавших
газов
и
гашения
искр
.
2.
Передний
защитный
щиток
-
Щиток
между
передней
ручкой
пилы
и
пильной
цепью
,
предназначенный
для
защиты
руки
от
травм
и
помогающий
обеспечить
контроль
над
бензопилой
в
случае
,
если
рука
соскользнет
с
ручки
.
Этот
щиток
используется
для
активизации
тормоза
цепи
,
который
предназначен
для
остановки
вращения
пильной
цепи
.
3.
Ручка
управления
воздушной
заслонкой
-
Устройство
для
обогащения
воздушно
топливной
смеси
в
карбюраторе
с
целью
облегчения
пуска
холодного
двигателя
.
4.
Задняя
ручка
пилы
(
для
правой
руки
)
-
Ручка
для
удерживания
пилы
;
расположена
сзади
от
двигателя
.
5.
Подкачивающий
насос
(
праймер
)
-
Перед
пуском
двигателя
нажмите
насос
3
или
4
раза
.
6.
Задний
защитный
щиток
-
Удлинение
нижней
части
задней
ручки
пилы
для
защиты
руки
от
цепи
в
случае
разрыва
цепи
или
ее
соскока
с
канавок
пильной
шины
.
7.
Кожух
сцепления
-
Защитный
кожух
для
пильной
шины
,
пильной
цепи
,
фрикционной
муфты
сцепления
и
привода
цепи
(
звездочки
)
в
процессе
эксплуатации
.
8.
Регулятор
натяжения
цепи
-
Используется
для
регулировки
натяжения
цепи
.
9.
Уловитель
цепи
-
Приспособление
,
предназначенное
для
защиты
правой
руки
оператора
от
возможного
удара
цепью
в
случае
разрыва
цепи
или
ее
схода
с
направляющих
канавок
пильной
шины
во
время
пиления
.
10.
Пильная
шина
-
Деталь
,
на
которой
держится
пильная
цепь
,
и
которая
направляет
цепь
.
11.
Пильная
цепь
-
Используется
в
качестве
режущего
рабочего
элемента
.
12.
Пробка
масляного
бака
-
Служит
для
закрывания
масляного
бака
.
13.
Рукоятка
стартера
-
Служит
для
пуска
двигателя
.
(
"ES" - "
Легкий
Запуск
)
14.
Фиксатор
крышки
цилиндра
-
Служит
для
установки
крышки
цилиндра
.
15.
Пробка
топливного
бака
-
Служит
для
закрывания
топливного
бака
.
16.
Выключатель
зажигания
-
Приспособление
для
включения
и
выключения
зажигания
,
следовательно
для
пуска
или
остановки
двигателя
.
17.
Курок
дросселя
-
Устройство
,
управляемое
нажатием
пальца
оператора
,
и
предназначенное
для
управления
частотой
вращения
коленчатого
вала
двигателя
.
18.
Предупредительная
наклейка
-
Артикул
X505-
007400
19.
Блокировка
курка
дросселя
-
Защитное
устройство
,
которое
нажимается
для
высвобождения
курка
дросселя
;
предназначено
для
предотвращения
случайного
нажатия
на
курок
дросселя
.
20.
Кожух
цилиндра
двигателя
-
Решетка
,
через
которую
проходит
поток
охлаждающего
воздуха
.
Кожух
закрывает
цилиндр
,
свечу
зажигания
,
воздухоочиститель
и
глушитель
.
21.
Передняя
ручка
пилы
(
для
левой
руки
)
-
Ручка
для
удерживания
пилы
;
расположена
на
передней
части
кожуха
двигателя
.
22.
Руководство
по
эксплуатации
-
Поставляется
в
комплекте
с
инструментом
.
Прочитайте
перед
началом
работы
,
чтобы
усвоить
надлежащие
правила
техники
безопасности
,
и
сохраните
как
справочное
пособие
.
23.
Инструменты
- 13 x 19-
мм
T-
образный
ключ
(
комбинированная
отвертка
/
свечной
ключ
),
L-
образный
ключ
и
маленькая
отвертка
.
24.
Защитный
чехол
для
пильной
шины
-
Съемное
приспособление
для
зачехления
пильной
шины
и
пильной
цепи
в
процессе
транспортировки
и
в
других
случаях
,
когда
пила
не
используется
.
