7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Основные узлы и органы управления представлены на Рис.1.
1
2
21
10
11
12
13
14
15
16
18
19
20
4
5
6
7
8
9
3
17

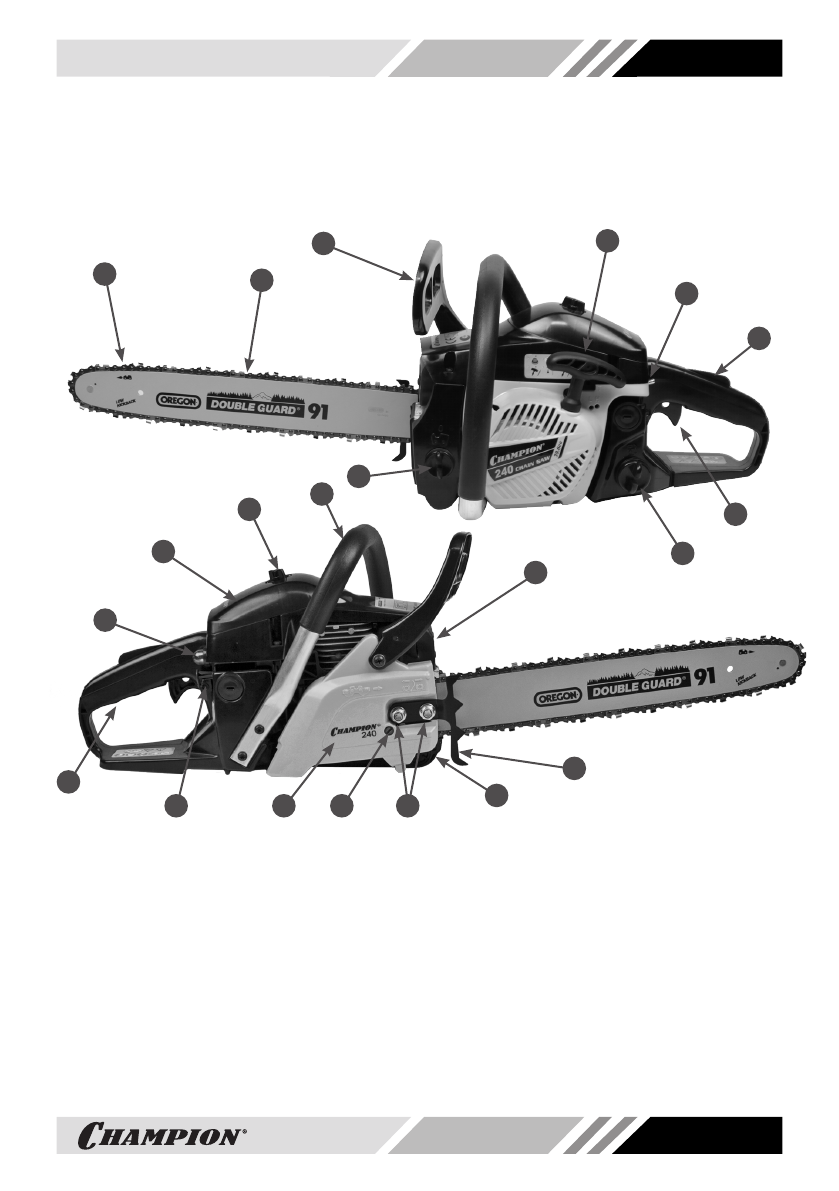

Рис. 1 Основные узлы и органы управления
1. Цепь пильная 2. Шина направляющая 3. Ручка тормоза 4. Ручка стартера 5. Выключатель зажигания
6. Рычаг блокировки рычага газа 7. Рычаг газа 8. Крышка топливного бака 9. Крышка масляного бака
10. Насос ручной топливный 11. Крышка воздушного фильтра 12. Винт крепления крышки воздушного фильтра
13. Рукоятка передняя 14. Глушитель 15. Упор зубчатый 16. Уловитель цепи 17. Гайки крепления крышки
шины 18. Шестерня натяжителя цепи 19. Крышка шины 20. Рычаг управления воздушной заслонкой
21. Рукоятка задняя
ПРИНЦИП РАБОТЫ БЕНЗОПИЛЫ
Бензопила относится к механизмам, приводимым в действие одноцилиндровым двух
-
тактным бензиновым двигателем. Вращающийся коленчатый вал двигателя через сце
-
пление центробежного типа передает крутящий момент на ведущую звездочку, кото
-
рое приводит в движение пильную цепь.
