196

 | Русский

F 016 L81 142 | (7.12.16)

Bosch Power Tools

Указание для продуктов, которые

продаются за

пределами Великобритании

:

ВНИМАНИЕ:

В интересах Вашей безопасности

необходимо соединить штекер электроинструмента

24

 с

кабелем-удлинителем

25

. Соединительная муфта кабеля-

удлинителя должна быть защищена от водяных брызг,
сделана из резины или покрыта резиной. Удлинительный
кабель должен использоваться с приспособлением для
разгрузки провода от натяжения.

Шнур необходимо регулярно проверять на наличие
признаков повреждения, его можно использовать только
в безупречном состоянии.

Поврежденный сетевой шнур разрешается
ремонтировать только в авторизированной мастерской
Bosch.

Монтаж и натяжение пильной цепи



Подключайте цепную пилу к питающей сети только
после ее полной и окончательной сборки.



При обращении с пильной цепью всегда надевайте
защитные рукавицы.

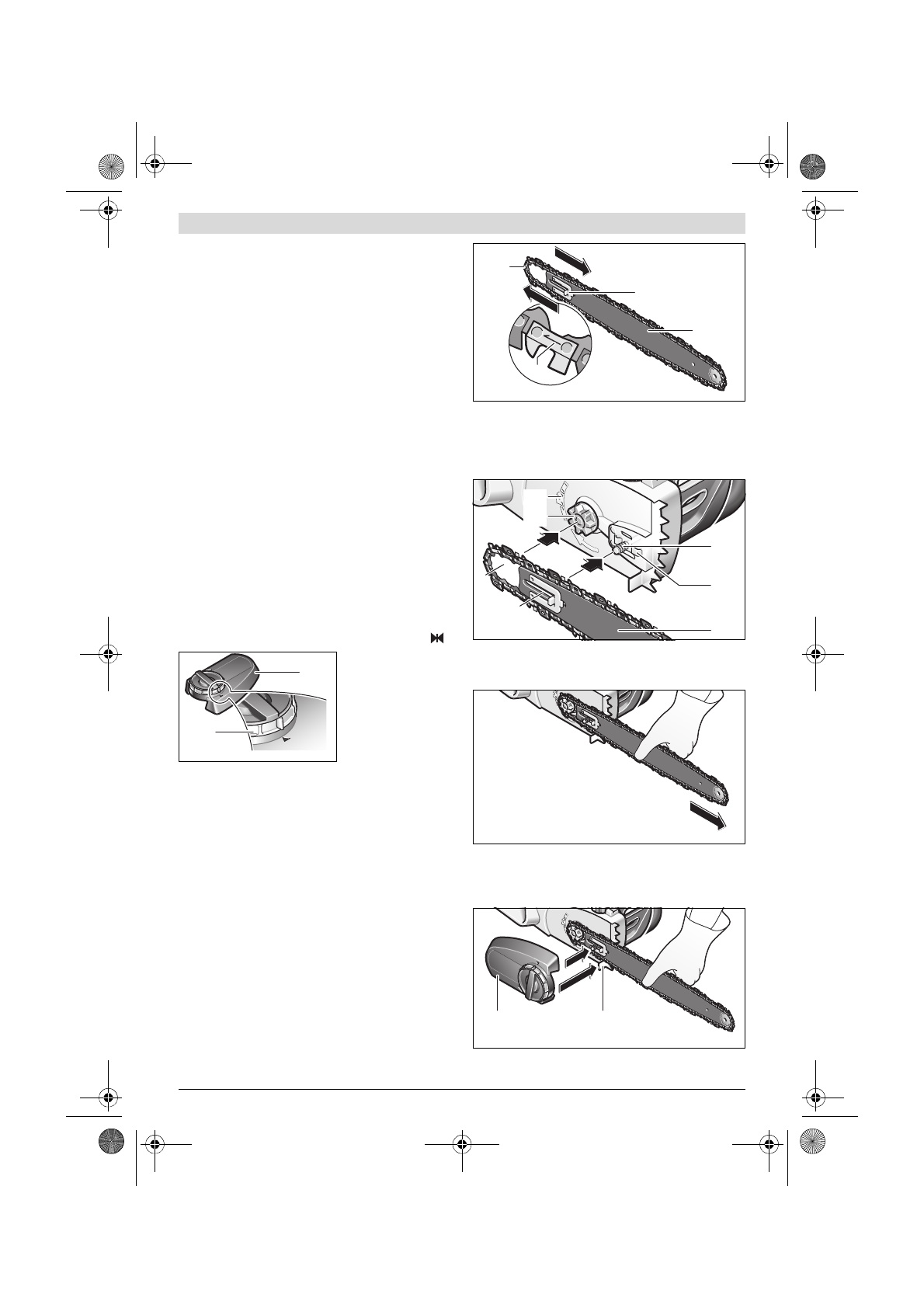

Монтаж пильного аппарата и пильной цепи
(см. рис. А)

– Осторожно распакуйте все детали.

– Совместите две стрелки, нанесенные на кольце

натяжения цепи

14

 и на крышке,

16

 друг с другом  (

).

– Положите цепную пилу на ровную поверхность.



Используйте только пильные цепи с толщиной
приводных звеньев (ширина паза) 1,1 мм.

– Уложите пильную цепь

11

 в паз, расположенный по

периметру пильного аппарата

12

. Внимательно

следите при этом за правильностью направления
движения, сравнивайте для этого пильную цепь с
символом направления движения

17

. Убедитесь в том,

что кулачок натяжения цепи

23

 указывает наружу. Для

облегчения укладки пильной цепи

11

 удерживайте

пильный аппарат

12

 в вертикальном положении.

– Уложите звенья цепи на цепную звездочку

18

 и

установите пильный аппарат

12

 так, чтобы

расположенные перед и позади крепящего болта

21

водила пильного аппарата

20

 попали в продольное

отверстие пильного аппарата

12

.

– Убедитесь в том, что все детали хорошо расположены

на своих местах и крепко держите пильный аппарат с
пильной цепью в этом положении.

– Установите крышку

16

 точно на место и убедитесь в

том, что стрелки, как и прежде, совпадают, а упорный
палец цепи

22

 точно ложится в предусмотренный для

него направляющий шлиц в крышке

16

.

– Крепко притяните крышку

16

 с помощью зажимой

ручки

15

.

16

14

12

23

11

17

17
18

20

12

21

22

16
