 Deutsch |

11

Bosch Power Tools

F 016 L81 142 | (7.12.16)

Der angegebene Schwingungspegel repräsentiert die haupt-
sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-
dings das Elektrowerkzeug für andere Anwendungen, mit un-
terschiedlichen Zubehören, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt
wird, kann der Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum
deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung soll-
ten auch die Zeiten berücksichtigt werden, in denen das Ge-
rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im
Einsatz ist. Dies kann die Schwingungsbelastung über den ge-
samten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-
zeugen, Warmhalten der Hände, Organisation der Arbeitsab-
läufe.

Montage

Zu Ihrer Sicherheit



Achtung! Schalten Sie vor Wartungs- oder Reinigungs-
arbeiten das Elektrowerkzeug aus und ziehen Sie den
Netzstecker aus der Steckdose. Gleiches gilt, wenn das
Stromkabel beschädigt, angeschnitten oder verwi-
ckelt ist.



Vorsicht! Berühren Sie nicht die rotierende Sägekette.



Betreiben Sie die Kettensäge auf keinen Fall in der Nä-
he von Personen, Kindern oder Tieren, ebenso nicht
nach dem Konsum von Alkohol, Drogen oder der Ein-
nahme von betäubenden Medikamenten.

Elektrische Sicherheit

Ihr Elektrowerkzeug ist zur Sicherheit schutzisoliert und be-
nötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC,
50 Hz (für Nicht-EU-Länder 220 V, 240 V je nach Ausfüh-
rung). Nur zugelassene Verlängerungskabel verwenden. In-
formationen erhalten Sie bei Ihrer autorisierten Kunden-
dienststelle.

Es dürfen nur Verlängerungskabel der Bauart H07 RN-F oder
IEC (60245 IEC 66) verwendet werden.

Wenn Sie beim Betrieb der Kettensäge ein Verlängerungska-
bel benutzen wollen, sind folgende Leiterquerschnitte erfor-
derlich:
– 1,0 mm

2

: maximale Länge 40 m

– 1,5  mm

2

: maximale Länge 60 m

– 2,5  mm

2

: maximale Länge 100 m

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schal-
ter mit einem Fehlerstrom von maximal 30 mA zu benutzen.
Dieser FI-Schalter sollte vor jeder Benutzung überprüft wer-
den.

Hinweis für Produkte, die

 nicht in GB

 verkauft werden:

ACHTUNG:

Zu Ihrer Sicherheit ist es erforderlich, dass der

am Elektrowerkzeug angebrachte Stecker

24

 mit dem Verlän-

gerungskabel

25

 wie dargestellt verbunden wird. Die Kupp-

lung des Verlängerungskabels muss vor Spritzwasser ge-
schützt sein, aus Gummi bestehen oder mit Gummi über-
zogen sein. Das Verlängerungskabel muss mit einer Zugent-
lastung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Schadensmerkma-
le überprüft werden und darf nur in einwandfreiem Zustand
verwendet werden.

Wenn das Netzkabel beschädigt ist, darf es nur von einer au-
torisierten Bosch-Werkstatt repariert werden.

Sägekette montieren und spannen



Schließen Sie die Kettensäge erst nach vollständiger
Montage an das Stromnetz an.



Tragen Sie bei der Handhabung der Sägekette stets
Schutzhandschuhe.

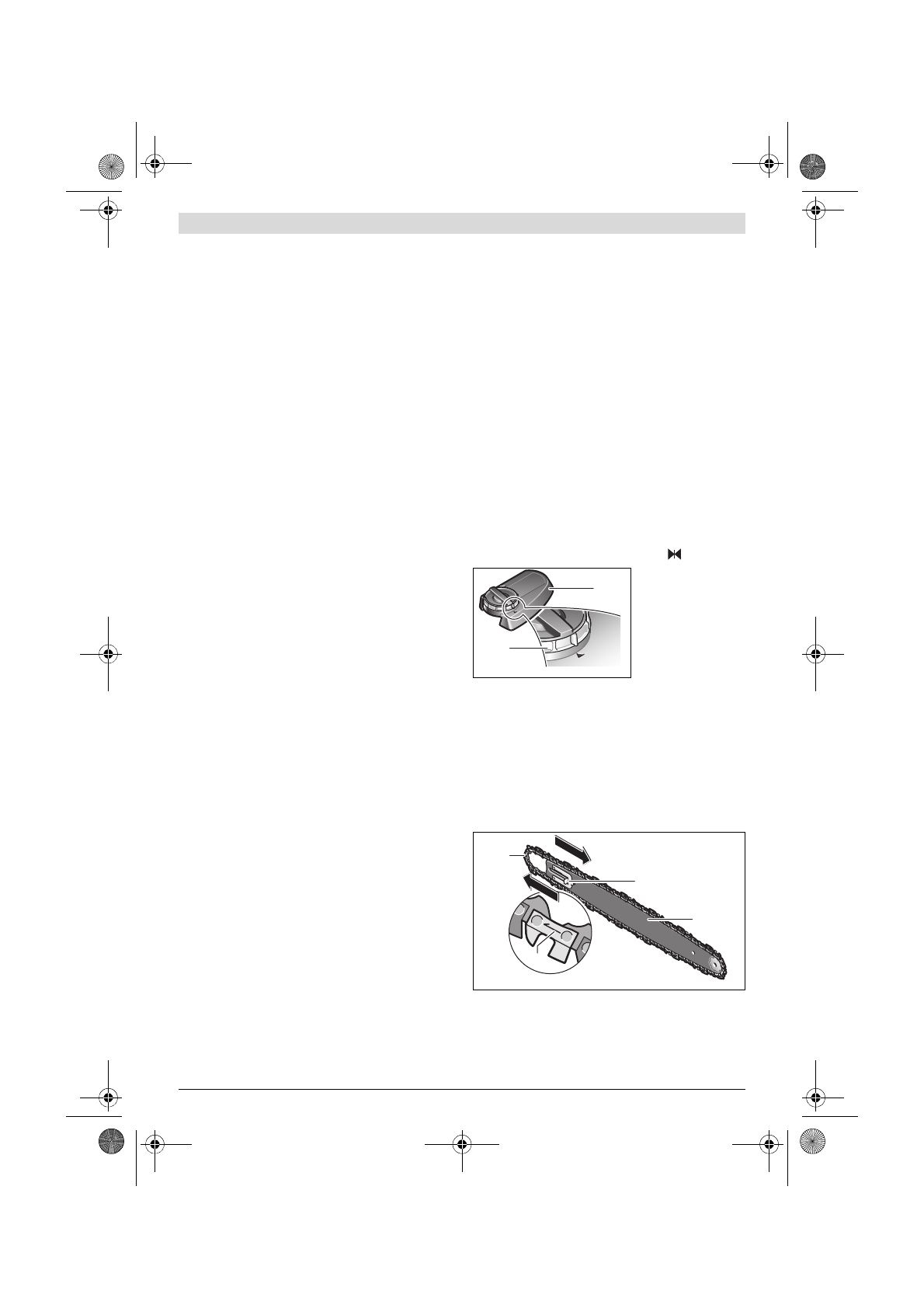

Montage von Schwert und Sägekette
(siehe Bild A)

– Packen Sie alle Teile vorsichtig aus.

– Bringen Sie die 2 Pfeile auf dem Kettenspannring

14

 und

der Abdeckung

16

 in Übereinstimmung (

).

– Legen Sie die Kettensäge auf einer geraden Fläche ab.



Verwenden Sie nur Sägeketten mit einer Treibglieddi-
cke (Nutbreite) von 1,1 mm.

– Legen Sie die Sägekette

11

 in die umlaufende Nut des

Schwertes

12

 ein. Achten Sie dabei auf die richtige Lauf-

richtung, vergleichen Sie dazu die Sägekette mit dem Lauf-
richtungssymbol

17

. Stellen Sie sicher, dass die Ketten-

spannnocke

23

 nach außen zeigt. Um das Einlegen der

Sägekette

11

 zu erleichtern, halten Sie das Schwert

12

senkrecht.

– Legen Sie die Kettenglieder um das Kettenrad

18

 und set-

zen Sie das Schwert

12

 so auf, dass die vor und hinter dem

Befestigungsbolzen

21

 liegenden Schwert-Führungsstege

20

 in das Langloch des Schwertes

12

 greifen.

16

14

12

23

11

17
