9

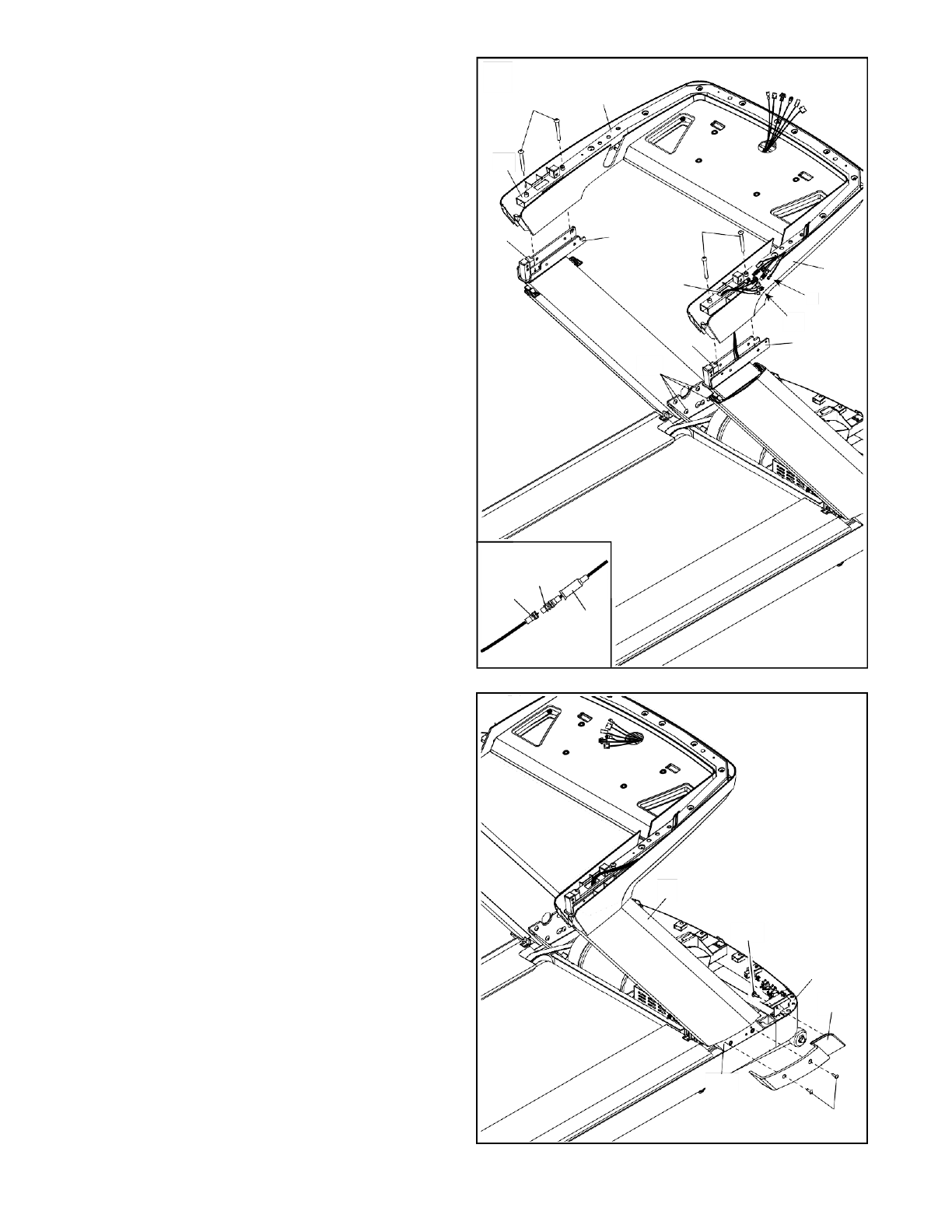

5.

С помощью второго человека  удерживайте
сборку поручня (E) между вертикальными
стойками (82, 83).

Протяните провода (D) с

правой стойки вверх через указанное отверстие
в сборке поручня

.

64

Затем установите поручень (E) на

вертикальные стойки (82, 83).

Убедитесь, что

рама поручня свободно двигается по

небольшим кронштейнам по бокам

(F).

Закрепите сборку поручня (E) при помощи
винтов M8 x 70мм (66);

Сначала

установите все винты перед тем, как
закручивать их. Убедитесь, что вы не
пережали провода.

E

82

  66

70

Отверстие

G

D

Далее соедините провода (D) правого
поручня, (83) с определёнными винтами (G)
(E).

См. приложенный рисунок.

После

подключение телевизионных кабелей (103,
79),

сдвиньте крышку (H) поверх соединения.

Затем вставьте провода (D, G) в сторону
нижней крышки поручня (70).

Затем затяните все восемь болтов
M10 x

25мм (155) (на рисунке показаны

только четыре).

79

103

F

83

155

H

6.

Возьмите нижнюю правую вертикальную
крышку (102). Закрепите нижнюю правую
вертикальную крышку тремя винтами
M5 x

15мм (141).

Примечание: Возможно,

вам понадобиться поднять правую
крышку стойки (88) для доступа к
отверстиям правой стойки (83).

Аналогичным образом установите
нижнюю левую крышки (не показана).

6

88

141

107

102

83

141
