Автосигнализации Tomahawk LGP-2202 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
6
Антенна-передатчик
Перемычка №2 (см. стр. 5)
Дополнительный
датчик удара
Красный, питание датчика, +12В
Черный, земля
Синий, предупредительная зона
Белый, основная зона
Сине-белый
Не используется
Зеленый, "-" вход датчиков дверей
Коричневый, "-" вход датчика капота
Фиолетовый, "+" вход датчиков дверей
Синий, "-" вход датчика багажника
Оранжевый, вкл./выкл пейджера
“-” Сервисный выход
сигнализации
Красный, питание системы
+12В
Черный, земля
Желтый, контроль вкл./выкл. зажигания
1
2
3
4
5
1
2
3
4
1
0
9
8
7
6
5
4
3
2
1
Не используется
Режим 1
5.
Сх
ема
по
дк
лю
чения

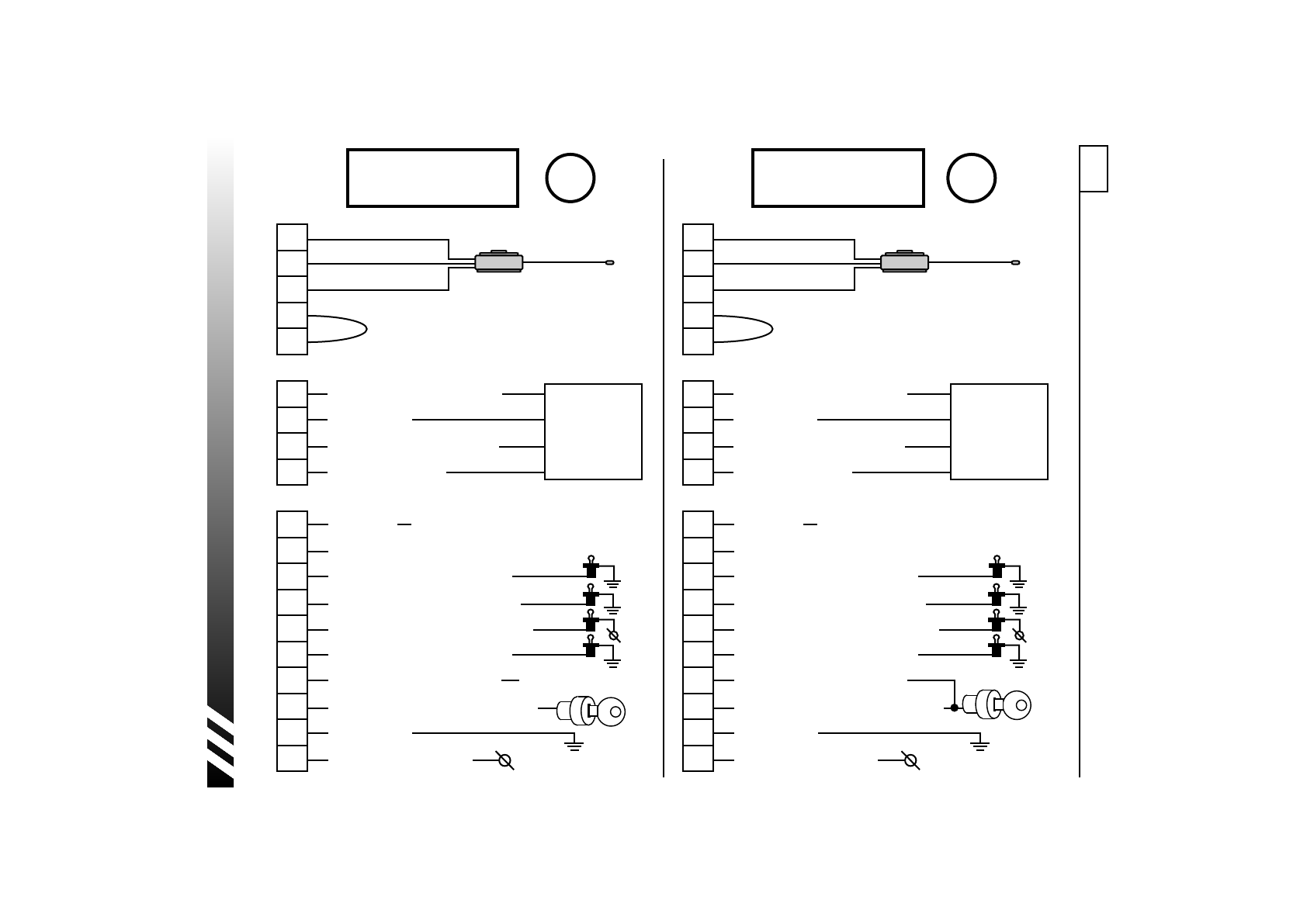

TOMAHAWK
LGP-2202
Антенна-передатчик
Перемычка №2 (см. стр. 5)
Дополнительный
датчик удара
Красный, питание датчика, +12В
Черный, земля
Синий, предупредительная зона
Белый, основная зона
Сине-белый
Не используется
Зеленый, "-" вход датчиков дверей
Коричневый, "-" вход датчика капота
Фиолетовый, "+" вход датчиков дверей
Синий, "-" вход датчика багажника
Оранжевый, вкл./выкл пейджера
Красный, питание системы
+12В
Черный, земля
Желтый, контроль вкл./выкл. зажигания
1
2
3
4
5
1
2
3
4
1
0
9
8
7
6
5
4
3
2
1
Не используется
Режим 1
B
A
