5
7.
Коричневый провод
-
"-" вход датчика капота
"-" вход датчика капота+багагажника
8.
Зеленый провод
- "-" вход датчиков дверей
9.
Не используется
10.
Сине-белый провод
-
не используется
вход корректного снятия с охраны. Присоединить параллельно "+"
выходу парковочных огней сигнализации
4
PIN
разъем датчика удара
1.
Красный провод
- питание датчика, +12В
2.
Черный провод
- "-" датчика (земля)
3.
Синий провод
- предупредительная зона
4.
Белый провод
- основная зона
5
PIN
разъем антенны
Разъем антенны снабжен специальной перемычкой (
перемычка №2
), при удалении
которой мощьность передатчика увеличивается.
Внимание!
В Российской Федерации и ряде стран Европы запрещается использова-
ние этого режима. При удалении перемычки вся ответственность за
использование запретных мощностей пейджера ложится на его
владельца.

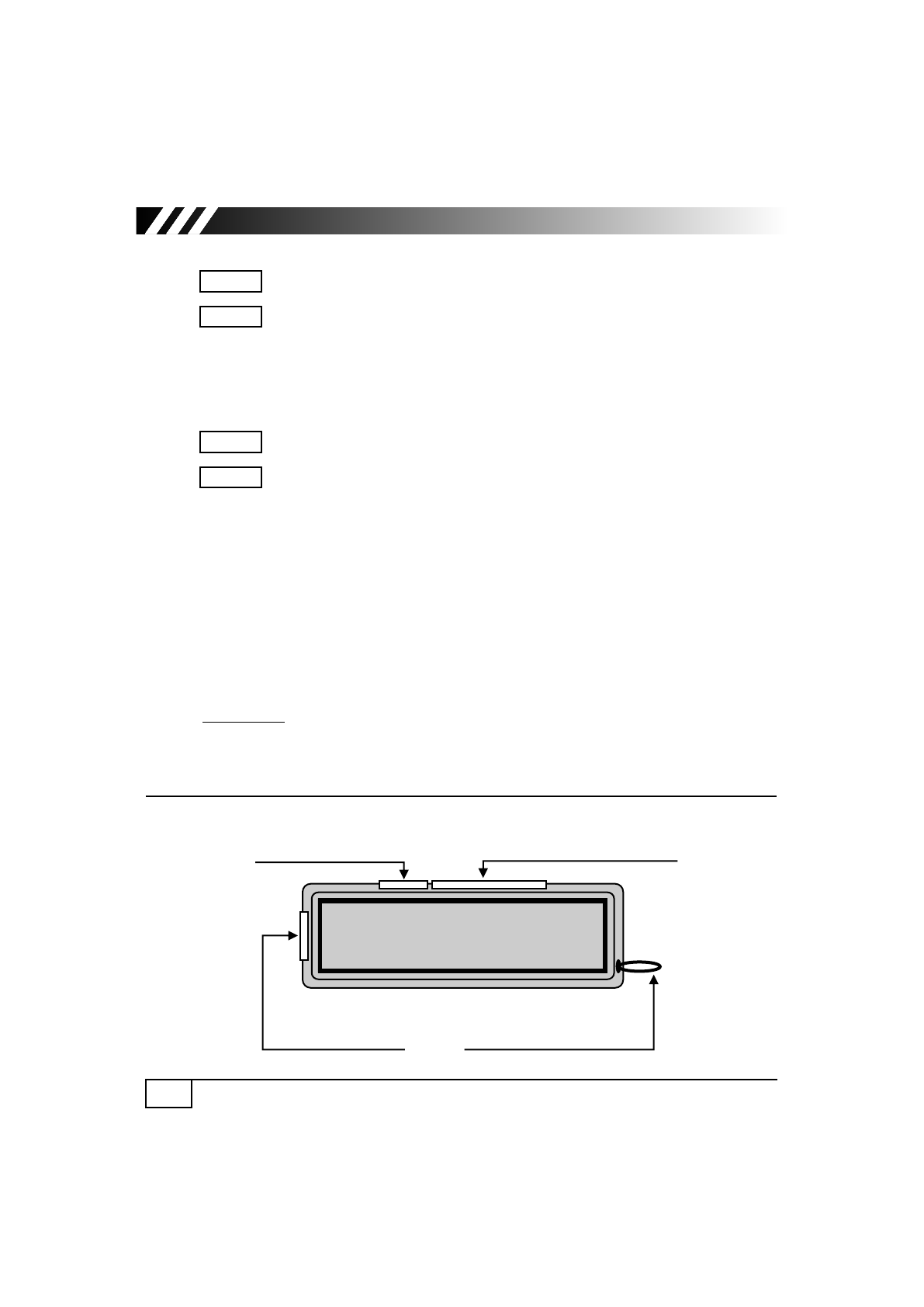

Режим 1
Режим 2
TOMAHAWK
TOMAHAWK
®
LGP-2202
LGP-2202
Рис. 2
4
PIN
разъем
дополнительного
датчика удара
10
PIN
основной
разъем
5
PIN
разъем
антенны
Перемычка №1:
замкнута -
режим 1
разомкнута -
режим 2
Режим 1
Режим 2
TOMAHAWK LGP-2202
