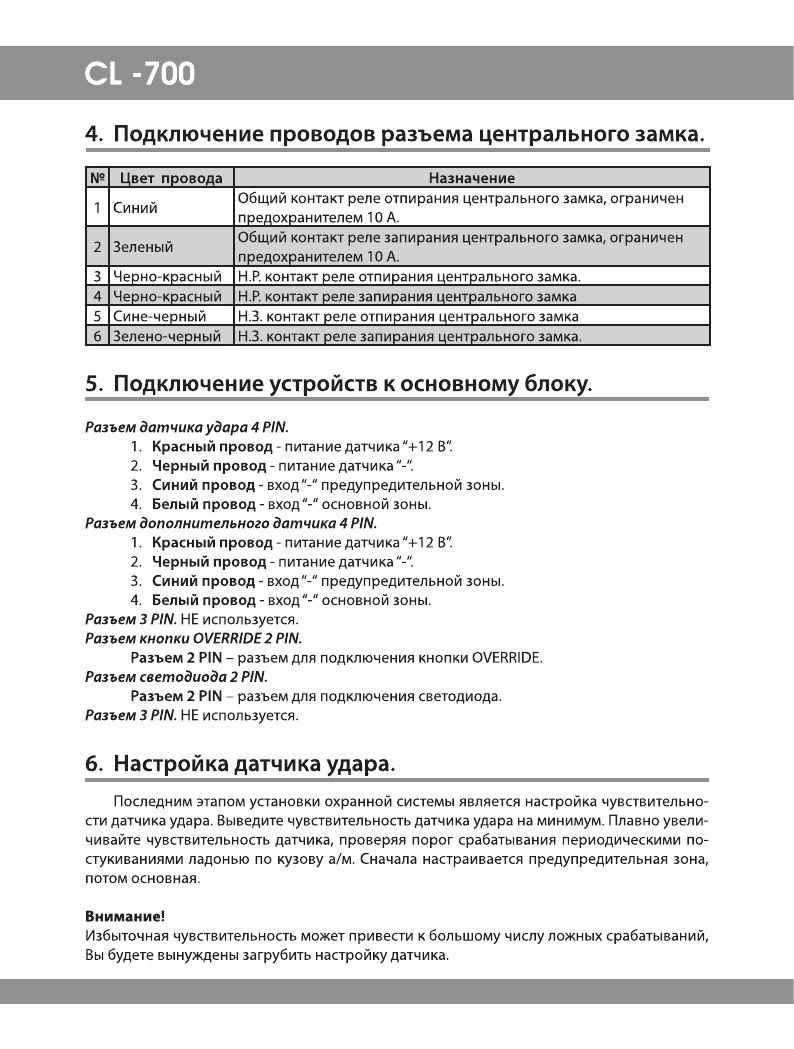

23
4. Подключение проводов разъема центрального замка.
№ Цвет провода
Назначение
1 Синий
Общий контакт реле отпирания центрального замка, ограничен
предохранителем 10 А.
2 Зеленый
Общий контакт реле запирания центрального замка, ограничен
предохранителем 10 А.
3 Черно-красный Н.Р. контакт реле отпирания центрального замка.
4 Черно-красный Н.Р. контакт реле запирания центрального замка
5 Сине-черный
Н.З. контакт реле отпирания центрального замка
6 Зелено-черный Н.З. контакт реле запирания центрального замка.
5. Подключение устройств к основному блоку.
Разъем датчика удара 4 PIN.
1.
Красный провод
- питание датчика “+12 B”.
2.
Черный провод
- питание датчика “-“.
3.
Синий провод
- вход “-“ предупредительной зоны.
4.
Белый провод
- вход “-“ основной зоны.
Разъем дополнительного датчика 4 PIN.
1.
Красный провод
- питание датчика “+12 B”.
2.
Черный провод
- питание датчика “-“.
3.
Синий провод
- вход “-“ предупредительной зоны.
4.
Белый провод
- вход “-“ основной зоны.
Разъем 3 PIN.
НЕ используется.
Разъем кнопки OVERRIDE 2 PIN.
Разъем 2 PIN
– разъем для подключения кнопки OVERRIDE.
Разъем светодиода 2 PIN.
Разъем 2 PIN
– разъем для подключения светодиода.
Разъем 3 PIN.
НЕ используется.
6. Настройка датчика удара.
Последним этапом установки охранной системы является настройка чувствительно-
сти датчика удара. Выведите чувствительность датчика удара на минимум. Плавно увели-
чивайте чувствительность датчика, проверяя порог срабатывания периодическими по-
стукиваниями ладонью по кузову а/м. Сначала настраивается предупредительная зона,
потом основная.
Внимание!
Избыточная чувствительность может привести к большому числу ложных срабатываний,
Вы будете вынуждены загрубить настройку датчика.
