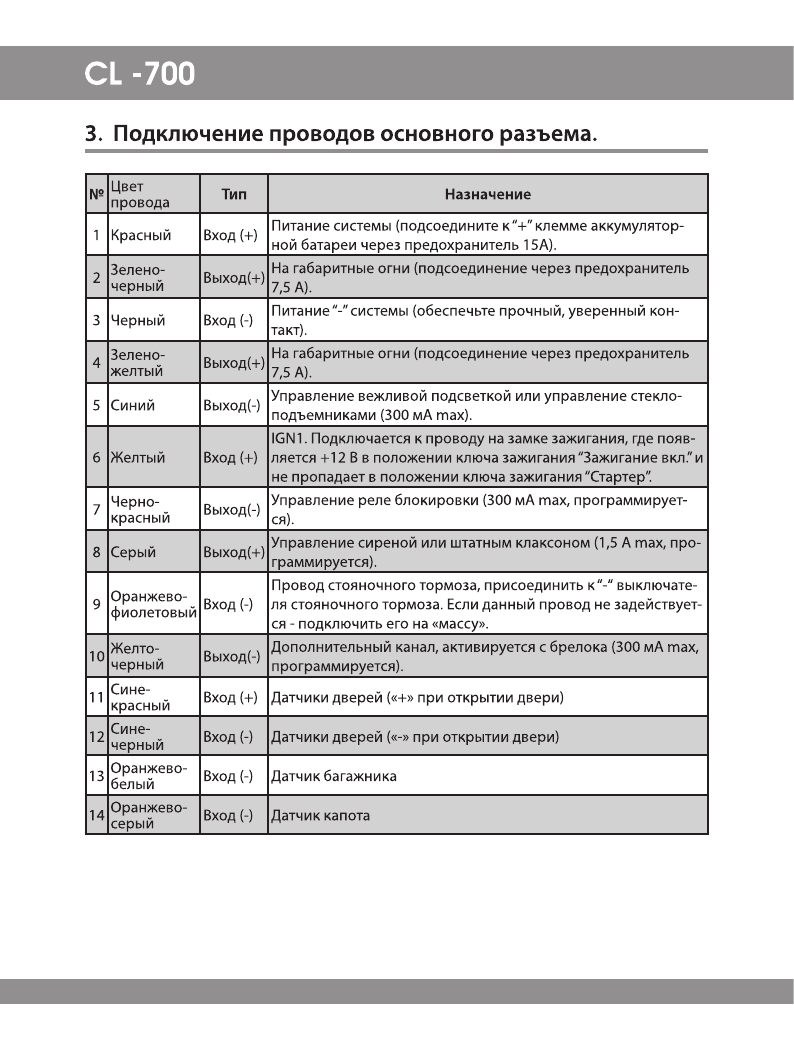

3. Подключение проводов основного разъема.
№
Цвет
провода
Тип
Назначение
1 Красный
Вход (+) Питание системы (подсоедините к “+” клемме аккумулятор-
ной батареи через предохранитель 15А).
2 Зелено-
черный
Выход(+) На габаритные огни (подсоединение через предохранитель
7,5 А).
3 Черный
Вход (-) Питание “-” системы (обеспечьте прочный, уверенный кон-
такт).
4 Зелено-
желтый
Выход(+) На габаритные огни (подсоединение через предохранитель
7,5 А).
5 Синий
Выход(-) Управление вежливой подсветкой или управление стекло-
подъемниками (300 мА max).
6 Желтый
Вход (+)
IGN1. Подключается к проводу на замке зажигания, где появ-
ляется +12 В в положении ключа зажигания “Зажигание вкл.” и
не пропадает в положении ключа зажигания “Стартер”.
7 Черно-
красный
Выход(-) Управление реле блокировки (300 мА max, программирует-
ся).
8 Серый
Выход(+) Управление сиреной или штатным клаксоном (1,5 А max, про-
граммируется).
9 Оранжево-
фиолетовый Вход (-)
Провод стояночного тормоза, присоединить к “-“ выключате-
ля стояночного тормоза. Если данный провод не задействует-
ся - подключить его на «массу».
10 Желто-
черный
Выход(-) Дополнительный канал, активируется с брелока (300 мА max,
программируется).
11 Сине-
красный
Вход (+) Датчики дверей («+» при открытии двери)
12 Сине-
черный
Вход (-) Датчики дверей («-» при открытии двери)
13 Оранжево-
белый
Вход (-) Датчик багажника
14 Оранжево-
серый
Вход (-) Датчик капота
